ПОДКЛЮЧЕНИЕ ЦЕПЕЙ • CHAMELEON Z9
Силовой разъём81.
Так как при подключении цепей силового
разъема требуется анализ функций замка
зажигания,
рекомендуется
подключать
цепи силового разъема в непосредствен
ной близости от замка зажигания. Обра
тите внимание на двойную функцию цепи
зажигания (желтый провод), которая одно
временно является выходом силовой цепи
зажигания и входом, позволяющим систе
ме определить момент выключения зажи
гания ключом.
Красный провод - +12В, предохранитель
20А, питание системы
Подключите этот провод к цепи, в кото
рой
постоянно
присутствует
напряжение
“+12В”
Красный провод - +12В, предохранитель
20А, питание системы
Подключите этот провод к цепи, в кото
рой
постоянно
присутствует
напряжение
“+12В”
Замечание: прежде, чем подключать Крас
ные провода, выньте 20А предохранители
из их цепей и не вставляйте их, пока все
компоненты системы не будут подключены.
Черный провод - “корпус”
Проводпитанияцентральногоблока.
Соеди
ните этот провод с корпусом автомобиля.
Не соединяйте этот провод через провода
штатной проводки автомобиля; присоеди
ните его к корпусу непосредственно.
Белый провод - выход для подключения
тягового реле стартера
При
подключении
Белого
провода,
для
предотвращения
самопроизвольного
дви
жения автомобиля необходимо соблюдать
осторожность. Понимание различия между
коробками передач с механическим и элек
трическим выключателем стартера, позво
лит Вам правильно выбрать цепи подклю
чения и способ установки. Кроме того. Вы
поймете, для чего требуется подключение
всех цепей обеспечивающих безопасность
для всех механических конфигураций вы
ключателя стартера. Ошибки при подклю
чении могут иметь результатом причинение
ущербаличности и имуществу.
В любом случае, после установки должна
быть произведена проверка невозможнос
ти дистанционного запуска двигателя в лю
бом положении рычага коробки передач,
кроме “PARK” или “NEUTRAL”.
Белый провод подключается к цепи тягово
го реле стартера выполненной проводом
меньшего сечения. Паэтом проводе должно
появляться напряжение + 12В только в поло
жении ключа в замке зажигания “START” . Во
всех других положениях замка зажигания
напряжение должно отсутствовать.

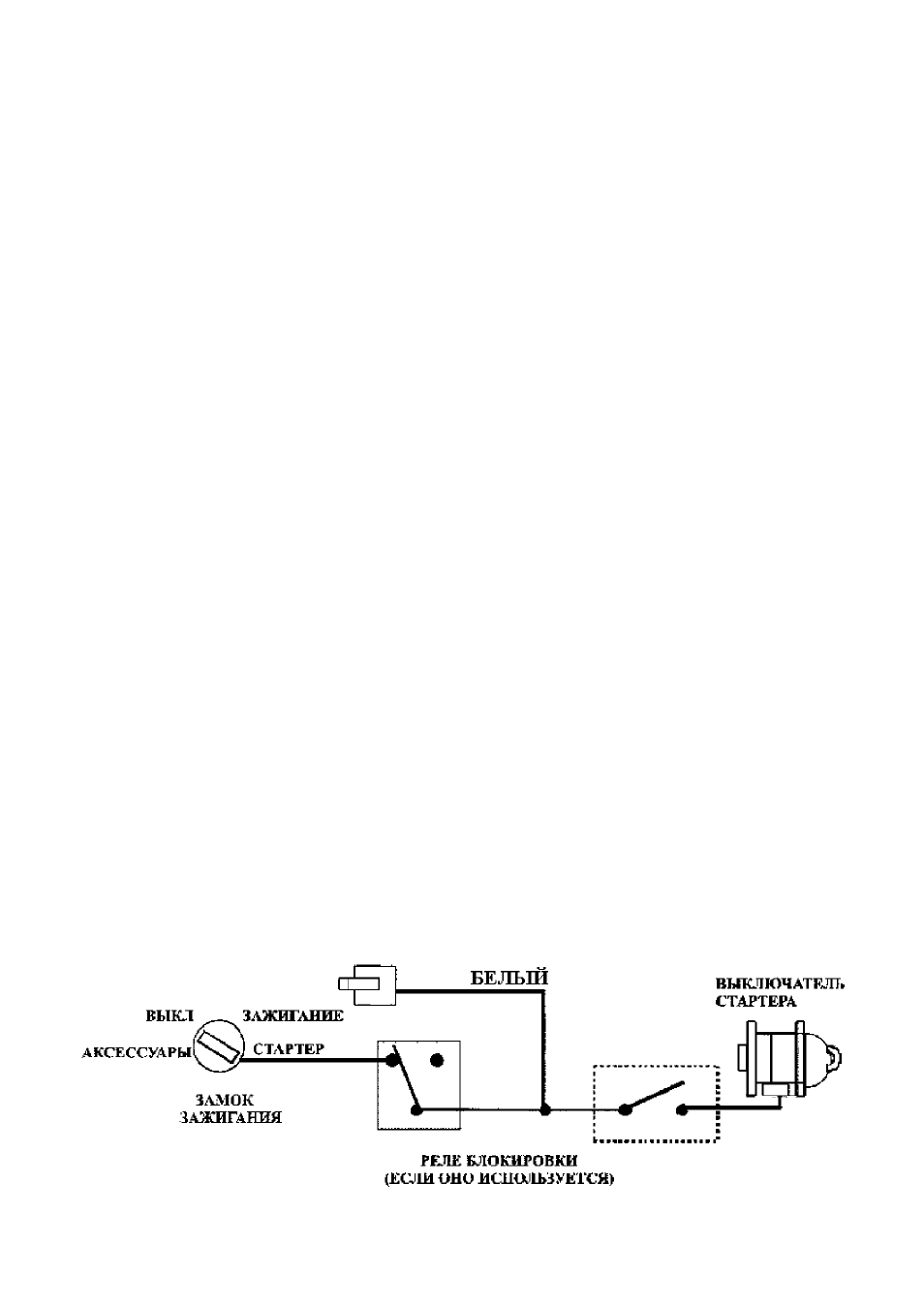

Замечание: Белый провод должен быть
подключен после реле блокировки запуска
двигателя (если таковое используется), но
перед выключателем стартера, используе
мым в коробках передач с электрическим
отключением стартера.
-8-
