Примечания
• Использование уровневых сигналов
• Пока контакт аварийной остановки находится в состоянии ВКЛ, управление с
помощью пульта управления и локального пульта дистанционного
управления (только ВКЛ/ВЫКЛ) будет блокировано. После отмены аварийной
остановки блоки системы кондиционирования останутся в выключенном
состоянии и для их запуска потребуется передача команды вручную.
• Если уровневые сигналы используются для операций ВКЛ/ВЫКЛ,
управление с помощью пульта управления и локального пульта
дистанционного управления (только ВКЛ/ВЫКЛ) блокировано постоянно.
• Использование импульсных сигналов
• Если сигнал управления получен во время работы, блоки системы
кондиционирования продолжат работу. (То же относится и к ВЫКЛ/
Блокировка/Разрешение.)
• При использовании импульсных сигналов операции изменения состояния
ВКЛ/ВЫКЛ, режима работы, задания температуры, сброса сигнализации
замены фильтра будут блокированы с пульта дистанционного управления.
9-2 Функция внешнего выхода
(1) Функция внешнего выхода
• Сигнал “ВКЛ” передается, если один или несколько кондиционеров находятся в состоянии ВКЛ.
• Сигнал “Неисправность” передается, если в одном или нескольких кондиционерах обнаружены неисправности.
(2) Технические данные интерфейса выходных сигналов
СМ5
Проводник
Описание выводов
№ 1
Зеленый
Общий (земля внешних сигналов)
№ 2
Черный
ВКЛ/ВЫКЛ
№ 3
Коричневый
Неисправность/норма
9-3 Функция подключения к локальной сети

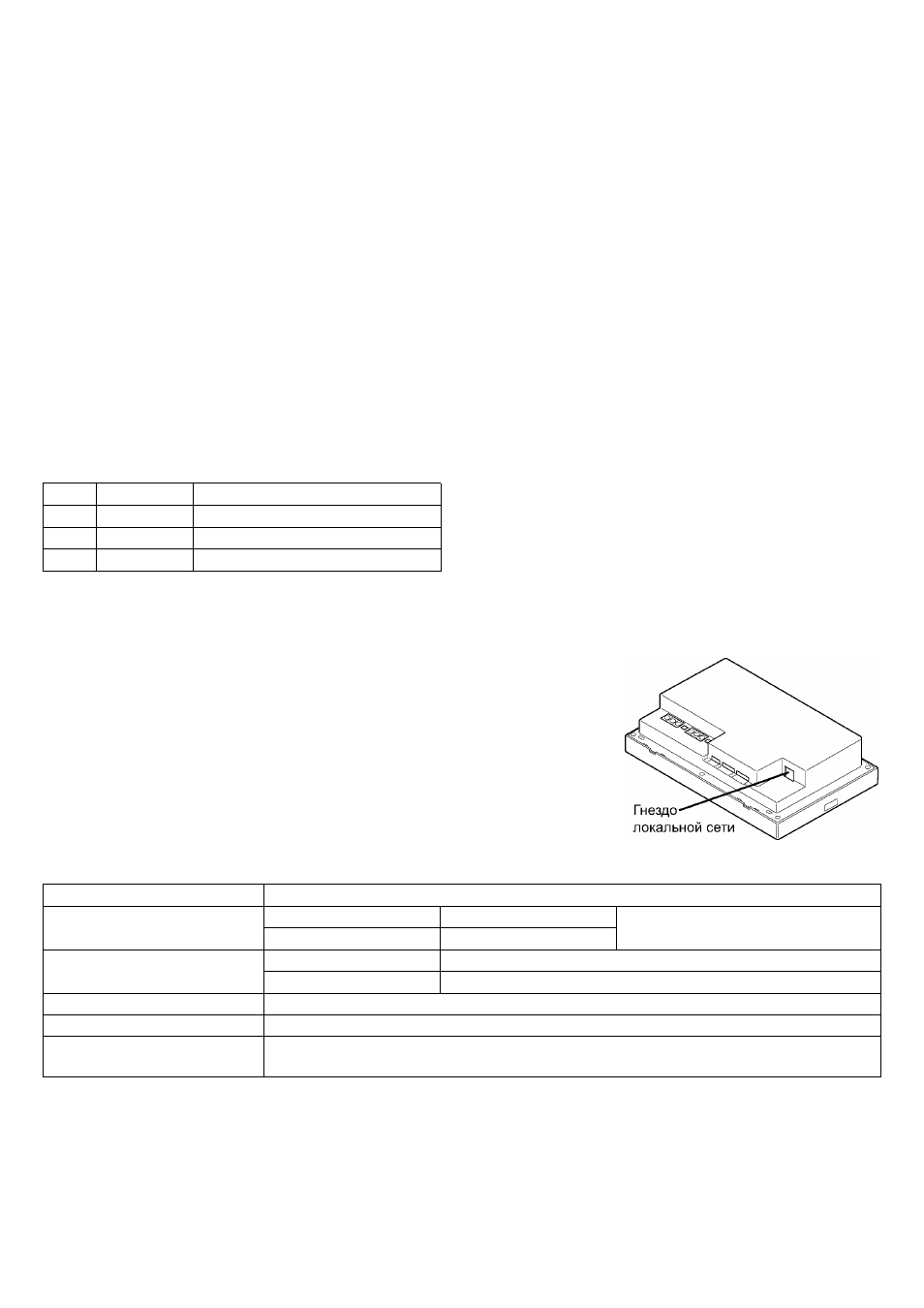

При использовании функции подключения к локальной сети подключите кабель сети к гнезду локальной сети данного
устройства.
* Приобретите кабель на месте эксплуатации и используйте обычный кабель 100
ВА8Е-ТХ.
* Описание метода установки 1Р-адреса приведено в разделе 6, “Исходные установки”.
* Локальная сеть соответствует спецификации 100 ВА8Е-ТХ.
А ВНИМАНИЕ
При подключении к сети Интернет используйте такие
защитные устройства как маршрутизатор.
10. Технические данные
Параметр
Значение
Питание
Терминал М-МЕТ
17~32 В пост. тока
* Питание подается от РАС-8С51КУА.
Питание пульта
24 В пост. тока
Температура
Рабочая
0 ~ 40°С [32~104°F]
Допустимая
-20 ~ 60°С [-4~140°F]
Относительная влажность
30 ~ 90 % (без конденсации)
Вес
2,1 кг [4,6 фунтов]
Размеры (Ш X В х Г)
300 X 185 X 70,3 [25,6] мм 11-
13
/1б х 7-
5
/1б х 2-
13
/1б [1-
1
/1б] дюймов
*[ ]: Выступающая часть от поверхности стены.
