5-6-3 Регистрация общего оборудования в группе

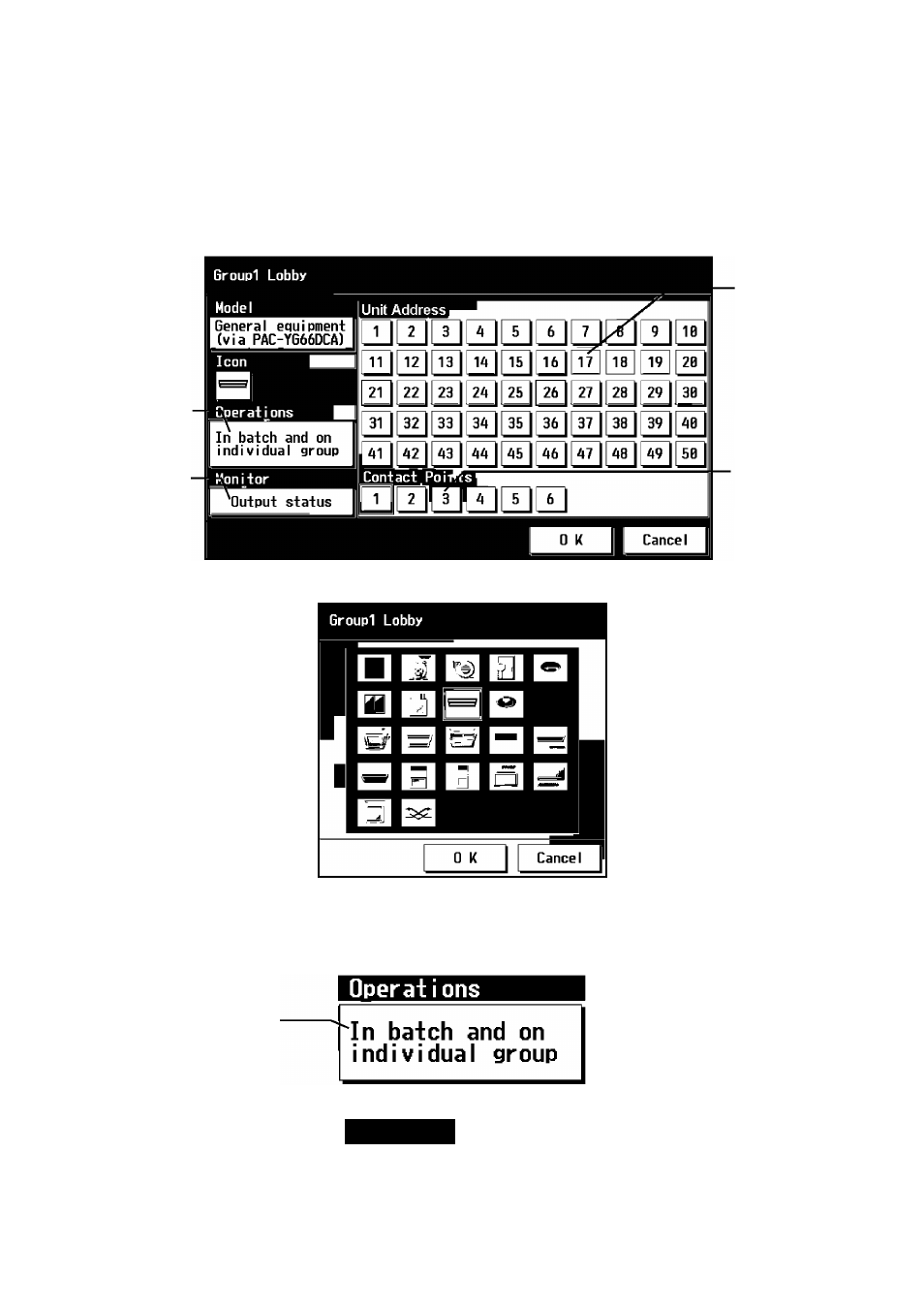

(1) Для регистрации общего оборудования в группе нажмите кнопку выбора блока изменяемой группы. В открывшемся окне выберите

[General equipment (via PAC-YG66DCA)] (Внешн.оборудование (ч/з PAC-YG66DCA)), чтобы открыть окно регистрации общего

оборудования. Далее нажмите номер блока интерфейса общего оборудования (PAC-YG66DCA), подключенного к регистрируемому
общему оборудованию. (Вокруг выбранных элементов появится рамка желто-зеленого цвета.) Выберите номер контакта, к

которому подключено общее оборудование, и нажмите номер, присвоенный другому блоку, чтобы зарегистрировать первый блок и

группе. (Цвет рамки изменится с желто-зеленого на оранжевый.) Элемент с рамкой желто-зеленого цвета - это текущий выбранный
элемент, а элементы с рамкой оранжевого цвета - элементы, уже зарегистрированные в группе. Для отмены подключения

выберите номер блока и нажмите номер контакта, чтобы снять выбор (оранжевая рамка исчезает). Нажмите кнопку [OK], чтобы

сохранить изменения, или кнопку [Cancel] (Отмена), чтобы вернуться к предыдущему экрану без сохранения изменений.

Примечание: В одной группе можно зарегистрировать до 16 блоков общего оборудования.

Примечание: Для замены зарегистрированных блоков на блоки общего оборудования в группе, в которой зарегистрированы

блоки системы кондиционирования, сначала выведите из группы кондиционеры.

Кнопка режима

управления
общим
оборудованием

Кнопка режима

контроля общего
оборудования

Кнопка выбора

блока

Кнопка выбора

номеров
контактов

(2) Для изменения пиктограмм нажмите кнопку выбора пиктограмм и выберите требуемую пиктограмму из доступных пиктограмм.

(3) В разделе [Allow Operation] (Разрешить управл.) выберите, разрешить или запретить выполнение операции ВКЛ/ВЫКЛ с

помощью веб-браузера или экрана управления программного обеспечения TG-2000A. Выберите [In batch and on individual

group] (Все вместе и по отдельным группам), чтобы разрешить только комплексное управление. Выберите [On individual
group] (По отдельным группам), чтобы разрешить управление каждой группой. Выберите [No operation (Monitor only)] (Нет
управления (только контроль)), чтобы отключить управление.

Кнопка режима

управления
общим
оборудованием

(4)

В разделе [Monitor] (Контроль) выберите контролируемое направление: к общему оборудованию или от общего оборудования.

Monitor

Кнопка режима
контроля общего

оборудования

Output status

(5)

Нажмите [Save settings] (Сохранить настройки) в окне настроек группы, чтобы сохранить настройки.
