4-1 Контроль рабочего состояния
• Эта функция показывает состояние ВКЛ/ВЫКЛ/Неисправность отдельных блоков или группы.
Кнопка переключения этажей
Кнопка уменьшения масштаба
Пиктограмма группы
Кнопка управления
(1) Принцип выполнения операций
• Обратите внимание, что принципы выполнения операций группы и операций блока отличаются.

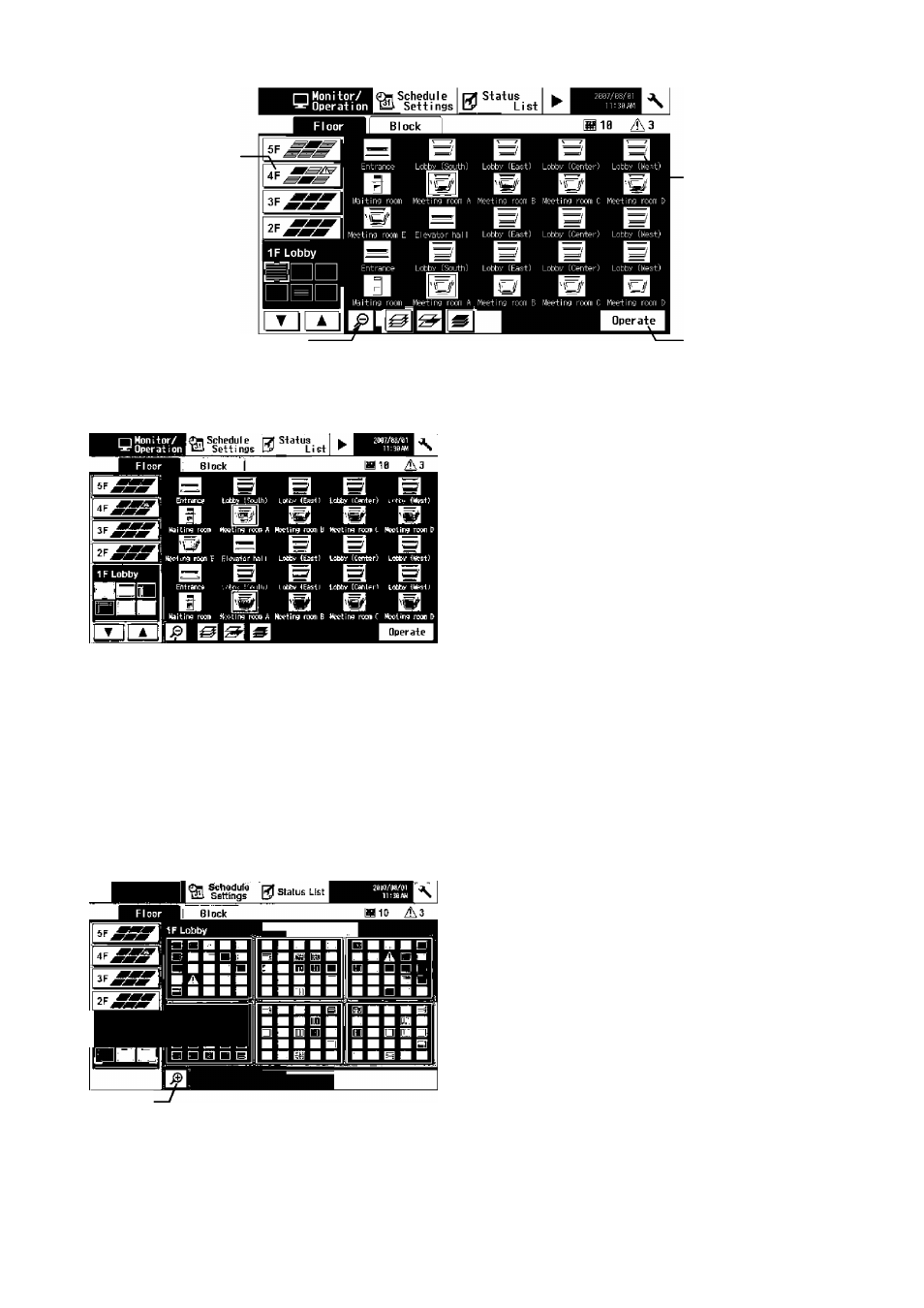

<Экран групп (пиктограммы)>
Кнопка
уменьшения
масштаба
<Экран групп (упрощенные пиктограммы)>
О Monitor/
Operation
п О ша □ ш
1F Lobby I □ □ ! □ □ □
ШПШI н в н □ d
F=T n га n n
Кнопка
увеличения
масштаба
Состояние работы (ВКЛ/ВЫКЛ) и состояние ошибок блоков
системы кондиционирования можно определить по пиктограммам
на экране.
• Если в системе есть нераспознанное устройство, над
пиктограммой устройства появится символ
• Нажмите на пиктограмму группы, а затем нажмите кнопку
“Operate” (управление), чтобы перейти к экрану управления
группой. На экране содержится подробная информация о
температуре, скорости вентилятора, направлении потока
воздуха, состоянии блокирования/разрешения использования
пульта дистанционного управления и режиме работы. (Если в
выбранную группу входят группа блоков системы
кондиционирования, группа оборудования вентиляции
(LOSSNAY), группа общего оборудования и группа
оборудования горячего водоснабжения, появится экран с
просьбой выбрать группу. После выбора группы откроется
экран управления.)
• При нажатии кнопки уменьшения масштаба снова открывается
экран с упрощенными пиктограммами.
• С помощью кнопки переключения этажей можно выбрать блоки
системы кондиционирования на других этажах.
(Появятся пиктограммы нескольких типов.)
Состояние работы (ВКЛ/ВЫКЛ) и состояние ошибок блоков
системы кондиционирования можно определить по пиктограммам
на экране.
(■/■/А)
• При нажатии кнопки увеличения масштаба снова открывается
экран с упрощенными пиктограммами.
• С помощью кнопки переключения этажей можно выбрать блоки
системы кондиционирования на других этажах.
13 ■
