5-9-1 Задание установок этажа

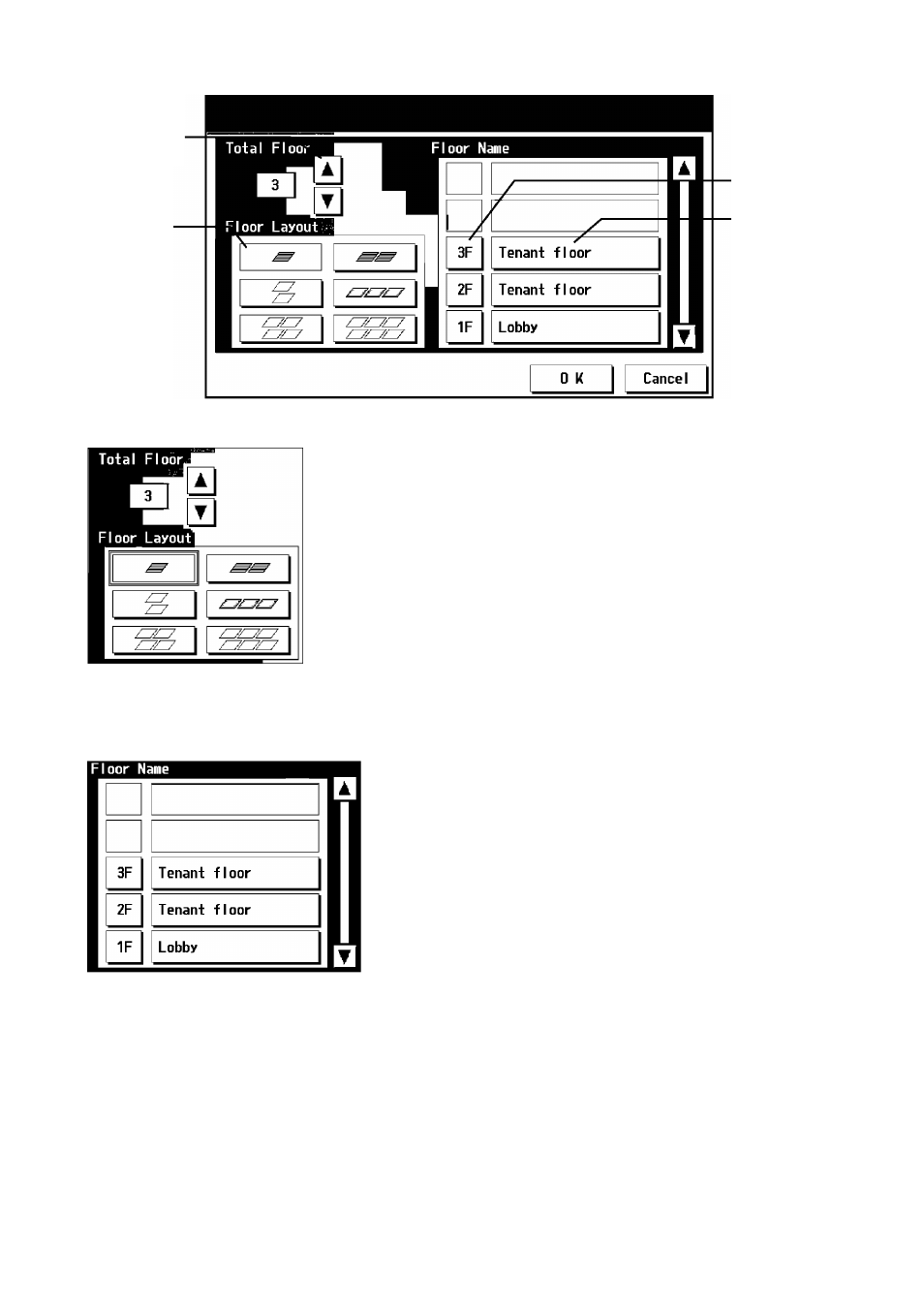

Нажмите кнопку основных установок этажа, чтобы открыть окно основных установок этажа.
Кнопка установки -
количества
этажей
Кнопка выбора
плана этажа
Кнопка уровня
этажа
Кнопка названия
этажа
(1) Изменение отображения плана этажа
Выберите общее количество этажей в окне основных установок
этажа с помощью кнопок со стрелками вверх и вниз, а затем
выберите требуемый тип плана этажа. В зависимости от
количества этажей могут быть доступны не все типы планов.
* Количество этажей = 0: Нет доступных планов. (размещение в
незарегистрированной области этажа)
* Количество этажей = 1-3: Доступны все планы
* Количество этажей = 4-5: Доступны [1 столбецх1 строка]
[2х1][1х2][3х1][2х2].
* Количество этажей = 6-8: Доступны [1 столбецх1 строка]
[2х1][1х2].
* Количество этажей = 9-10: Доступны [1 столбецх1 строка].
* При удалении этажа пиктограммы, содержащиеся на этаже,
переносятся на нижний этаж. Если удаляется часть этажа,
пиктограммы в удаляемой части переносятся на этаж выше и
левее от исходного этажа.
(2) Изменение названия уровня этажа или названия этажа
Нажмите кнопку названия этажа в окне основных установок этажа
и введите название этажа длиной не более трех символов.
Нажмите кнопку названия этажа и введите название длиной не
более 20 символов.
5-9-2 Изменение отображаемого положения групп
Для перемещения группы на другой этаж сначала выберите перемещаемую группу в окне установок плана этажа. (Вокруг
выбранной группы появится рамка оранжевого цвета.) Затем нажмите кнопку [Cut] (Вырезать) (вокруг выбранной группы
появится рамка бледно-оранжевого цвета), выберите этаж, на который перемещается пиктограмма, и нажмите кнопку [Paste]
(Вставить). Выбранная группа будет перемещена на требуемый этаж.
Для отмены операции перемещения нажмите кнопку вставки на том же этаже, на котором была нажата кнопка вырезания.
(Рамка оранжевого цвета исчезнет.) Нажмите кнопку [Save setting] (Сохранить настройки), чтобы сохранить изменения.
* При выходе из окна без сохранения изменений путем нажатия строки меню или вкладок появится всплывающее окно,
предупреждающее о том, что изменения не были сохранены. Если выйти из окна без сохранения изменений, изменения не
будут внесены.
