2.0СН0ВНЫЕ КОМПОНЕНТЫ

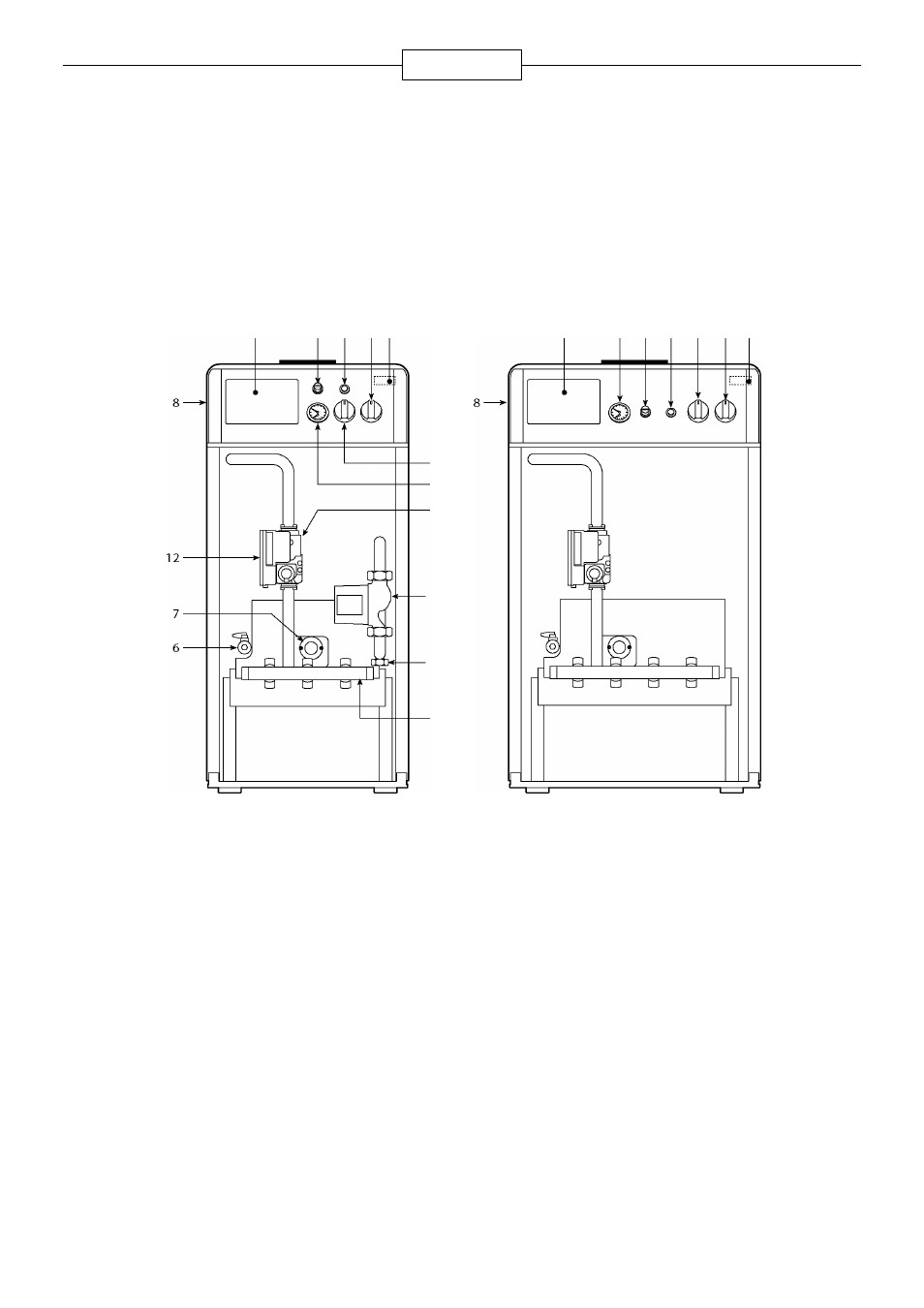

Вид спереди с открытой крышкой панели управления
Мод. 16-23 РУ
Мод. 30-36
3 11 10 13
5
2
3 11 1 10 13
-14
-15
Описание
Рис. 1
1 Т ермостат котла
2 Термометр-манометр
3 Крышка термостата дымовых газов
4 Газовый клапан
5 Заглушка (место для установки блока
управления)
6 Дренажный кран
7 Блок электродов
8 Панель управления
9 Блок горелки
10 Переключатель котла
11 Кнопка перезапуска блока электронного контроля
горения
12 Блок электронного контроля горения
13 Предохранительный термостат с автоматическим
перезапуском
14 Насос системы отопления (РУ версия)
15 Пробка на патрубке заполнения системы (РУ версия)
