9. ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
9.01 Электрические подключения
Котел должен быть лодключен к однофазной сети, 230 В-50 Гц.
Электробезоласность установки гарантируется только в случае лравильного ее заземления в соответствии с
действующими нормами и лравилами.
Котел лоставляется с кабелем для лодключения к электросети. Подключение к сети должно лроизводится через
лостоянную связь, оборудованную двухлолюсным выключателем, имеющим минимальное расстояние между
разомкнутыми контактами 3мм. Между котлом и сетью должна быть установлена вставка ллавкая ЗА максимум.
Панель улравления оборудована клеммной колодкой для лодключения к котлу термостатов ломещения и блоков
дистанционного улравления (смотри электросхемы на рис. 8 и 9). Инструкцию ло достулу к комлонентам внутри ланели
улравления смотри в лараграфе 9.02.
Замечание В случае замены кабеля ислользуйте только кабель "HAR H05 W-F" 3x0.75 мм2 с наружным диаметром 8 мм.

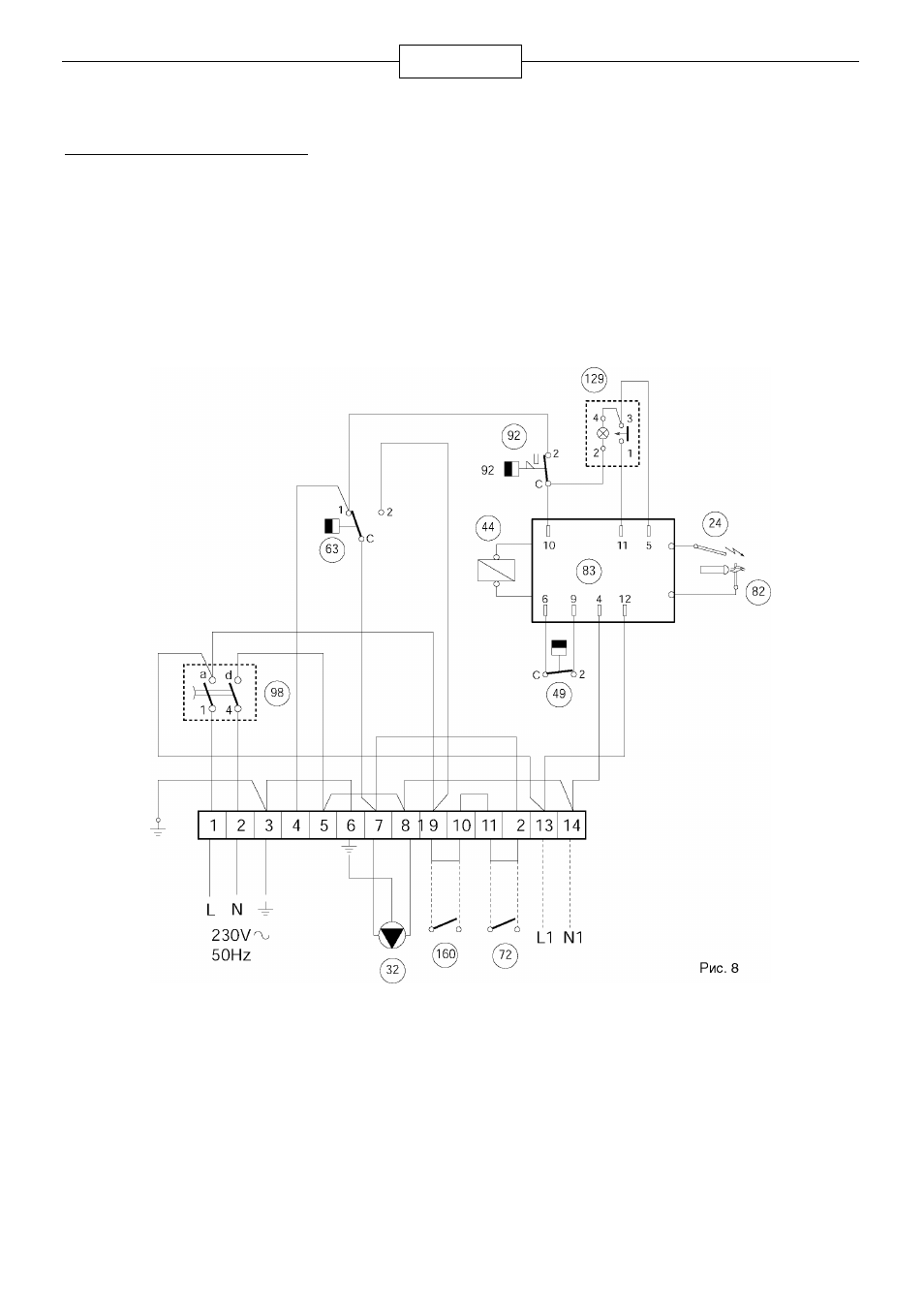

Схема электрических лодключений
24 Электрод розжига
32 насос системы отопления (модели 16-23-30 ру)
44 Газовый клапан
49 Термостат безопасности
63 Термостат котла
72 Термостат помещения (не поставляется)
82 Электрод контроля горения
83 Электронный блок контроля горения
92 Термостат дымовых газов с ручным перезапуском
98 Выключатель
129 Кнопка перезапуска со световой сигнализацией
160 Дополнительные контакты
Замечание Все электрические подключения должны выполнятся монтажником
Замечание Производитель не несет никакой ответственности за ущерб, причиненный в случае неисправности системы
заземления.
