6. ОСНОВНЫЕ КОМПОНЕНТЫ
6.01основные компоненты

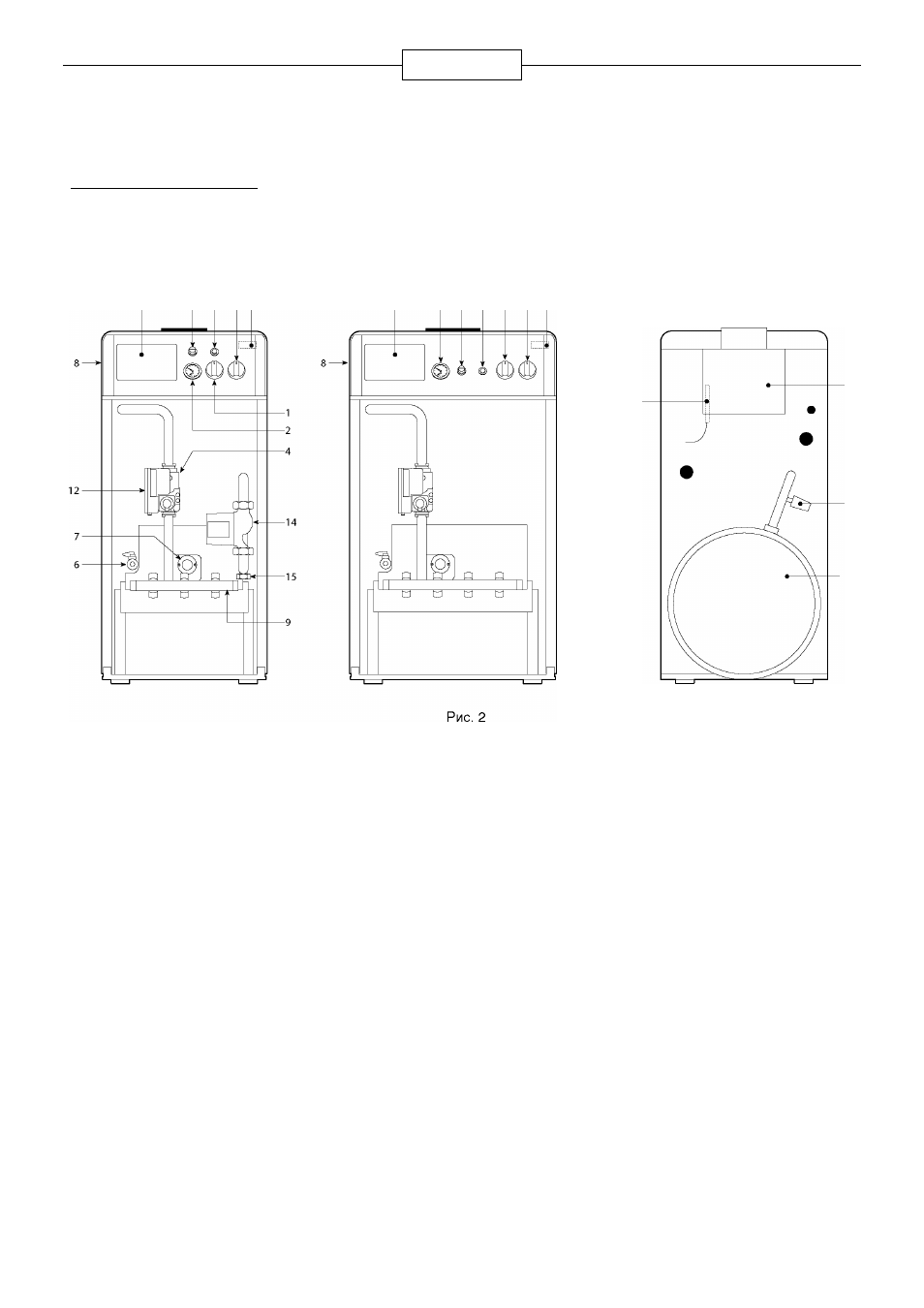

Вид спереди с открытой крышкой панели управления
Мод. 16-23 РУ
5
3
1 1 1 0 1 3
Мод. 30-36
5
2
3
1 1
1
1 0 1 3
Вид сзади
Мод. 16-23-30 РУ
1 6
- 1 9
Описание
1 Термостат котла
2 Термометр-манометр
3 Крышка термостата дымовых газов
4 Газовый клапан
5 Заглушка (место для установки блока управления)
6 Дренажный кран
7 Блок электродов
8 Панель управления
9 Блок горелки
10 Переключатель котла
11 Кнопка перезапуска блока электронного контроля горения
12 Блок электронного контроля горения
13 Предохранительный термостат с автоматическим перезапуском
14 Насос системы отопления (РУ версия)
15 Пробка на патрубке заполнения системы (РУ версия)
16 Колба термостата дымовых газов
17 Дымовая камера
18 Предохранительный клапан (РУ версия)
19 Расширительный бак (РУ версия)
гЯепб1тах N ЕГТ;!
1 0
1 7
1 8
