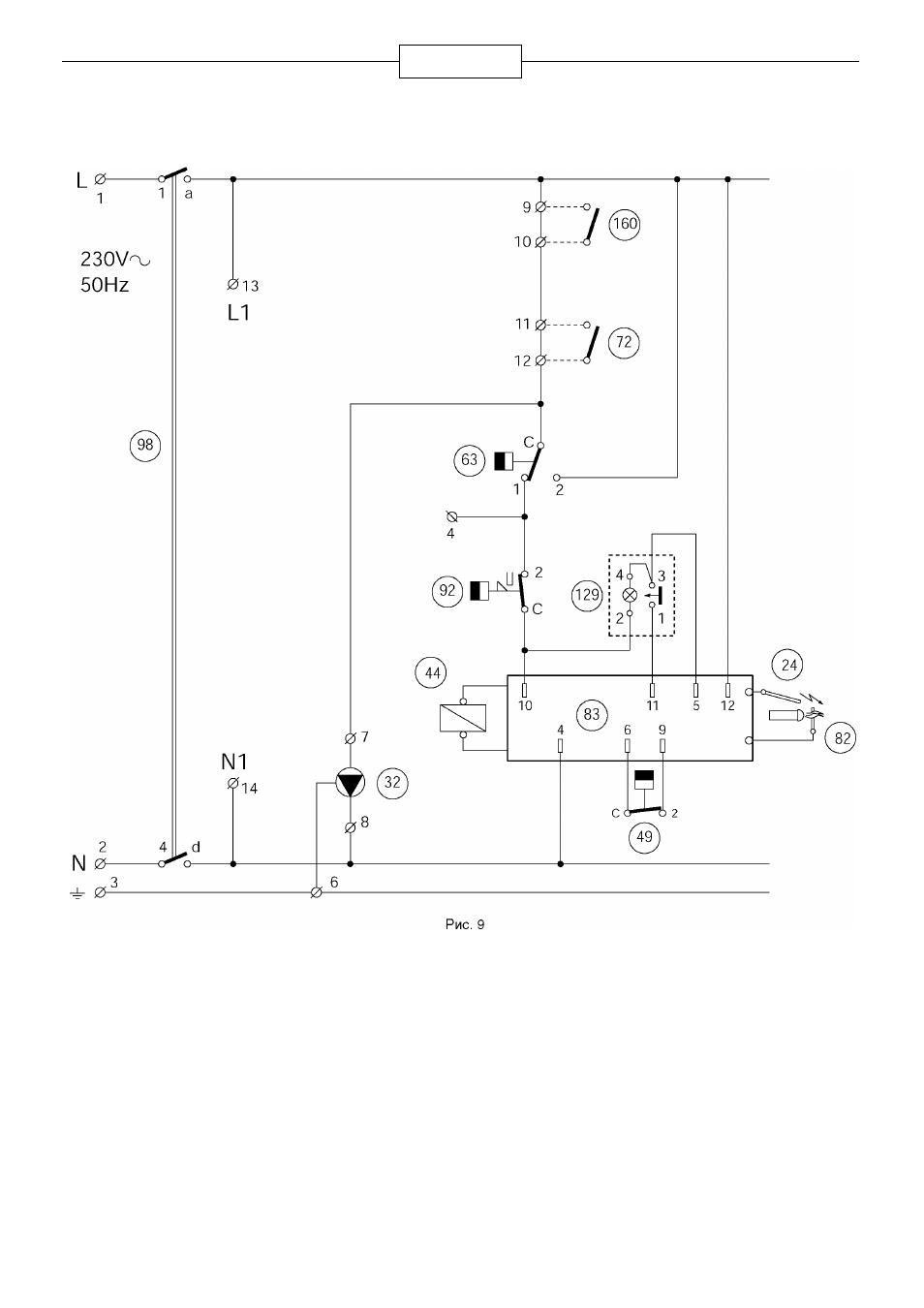

Принципиальная электрическая схема
24 Электрод розжига
32 насос системы отопления (модели 16-23-30 ру)
44 Газовый клапан
49 Термостат безопасности
63 Термостат котла
72 Термостат помещения (не поставляется)
82 Электрод контроля горения
83 Электронный блок контроля горения
92 Термостат дымовых газов с ручным перезапуском
98 Выключатель
129 Кнопка перезапуска со световой сигнализацией
160 Дополнительные контакты
Замечание Все электрические подключения должны выполнятся монтажником
Замечание Производитель не несет никакой ответственности за ущерб, причиненный в случае неисправности системы
заземления.
