4.0ПИСАНИЕПРИБ0РА
Кондиционер состоит из внутреннего и наружного блоков,
соединенных трубопроводами. Управление кондиционером
осуществляется с пульта дистанционного управления или с панели
управления внутреннего блока.

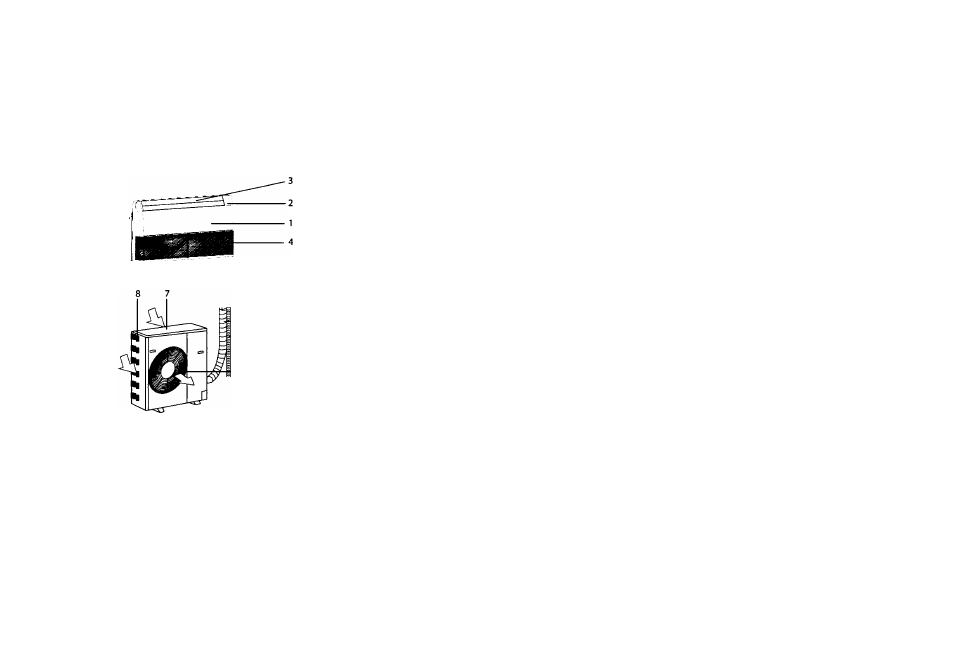

Рисунок 1. Описание прибора
5. КОМПЛЕКТ ПОСТАВКИ
В комплектацию кондиционера воздуха (сплит-системы) входит;
Блок кондиционера для внутренней установки -1 шт.
Блок кондиционера для наружной установки -1 шт.
Пульт дистанционного управления -1 шт.
Элементы питания для пульта ДУ - 2 шт.
Руководство по эксплуатации -1 шт.
Гарантийный талон -1 шт.
Упаковка блока внутренней установки -1 шт.
Упаковка блока наружной установки -1 шт.
6. УПРАВЛЕНИЕ ПРИБОРОМ
У п р а в л е н и е к о н д и ц и о н е р о м о с у щ е с т в л я е т с я с п у л ь т а
дистанционного управления или с панели управления внутреннего
блока.
Рисунок 2. Описание панели управления внутреннего блока
6
5
1. Блок кондиционера для внутренней установки в помещении.
2. Панель управления и индикации.
3. Жалюзи (направляющие заслонки) для раздачи обработанного
воздуха.
4. Воздухозаборная решетка внутреннего блока.
5. Трубка для отвода конденсата.
6. Медная трубка газа (фреона), соединительная магистраль.
7. Блок кондиционера для наружной установки вне помещения.
8. Воздухозаборные решетки наружного блока.
9. Воздуховыпускная решетка наружного блока.
*#• •• • •
Г.// • •
I. •
J
4
г
о
ш
а
а
с
О
а
о
о
о
й
10
11
12
13
14
15
10. Индикатор электропитания.
11. Индикатор вентиляции/оттаивания.
12. Индикатор таймера.
13. Индикатор аварийного состояния,
14. Кнопка управления кондиционером при отсутствии пульта
дистанционного управления.
15. Приемник инфракрасных сигналов с пульта дистанционного
управления.
