Сборка
Этапы сборки
Шаг1:
Поместите основание (1) на ровный пол.
Вставьте левую трубку (2) и правую трубку (3) в
разъемы поручня на основании (1); закрепите
их при помощи винта (10) и шайбы (15).
Шаг 2:
Совместите эллиптическую трубку опоры (6) с
разъемом
на
передней
части
основания,
установите
опору
на
основание
(1)
и
зафиксируйте при помощи винта (9), пружин
ной шайбой (13) и шайбой (14).
ШагЗ:
Вставьте один конец трубки левого поручня (4) и трубки правого поручня
(5) в левую трубку (2) и правую трубку (3) соответственно. Совместите
отверстия и зафиксируйте при помощи винта (11). Вставьте другой конец в
основание
опоры
(6).
Совместите
соответствующие
отверстия
и
зафиксируйте при помощи винта (8).
Шаг 4:
Соедините верхний сигнальный кабель А (16) опоры (6) с сигнальным
кабелем В (17). Поместите выступающие провода в трубку. Установите
панель управления (7) на основание опоры (6).

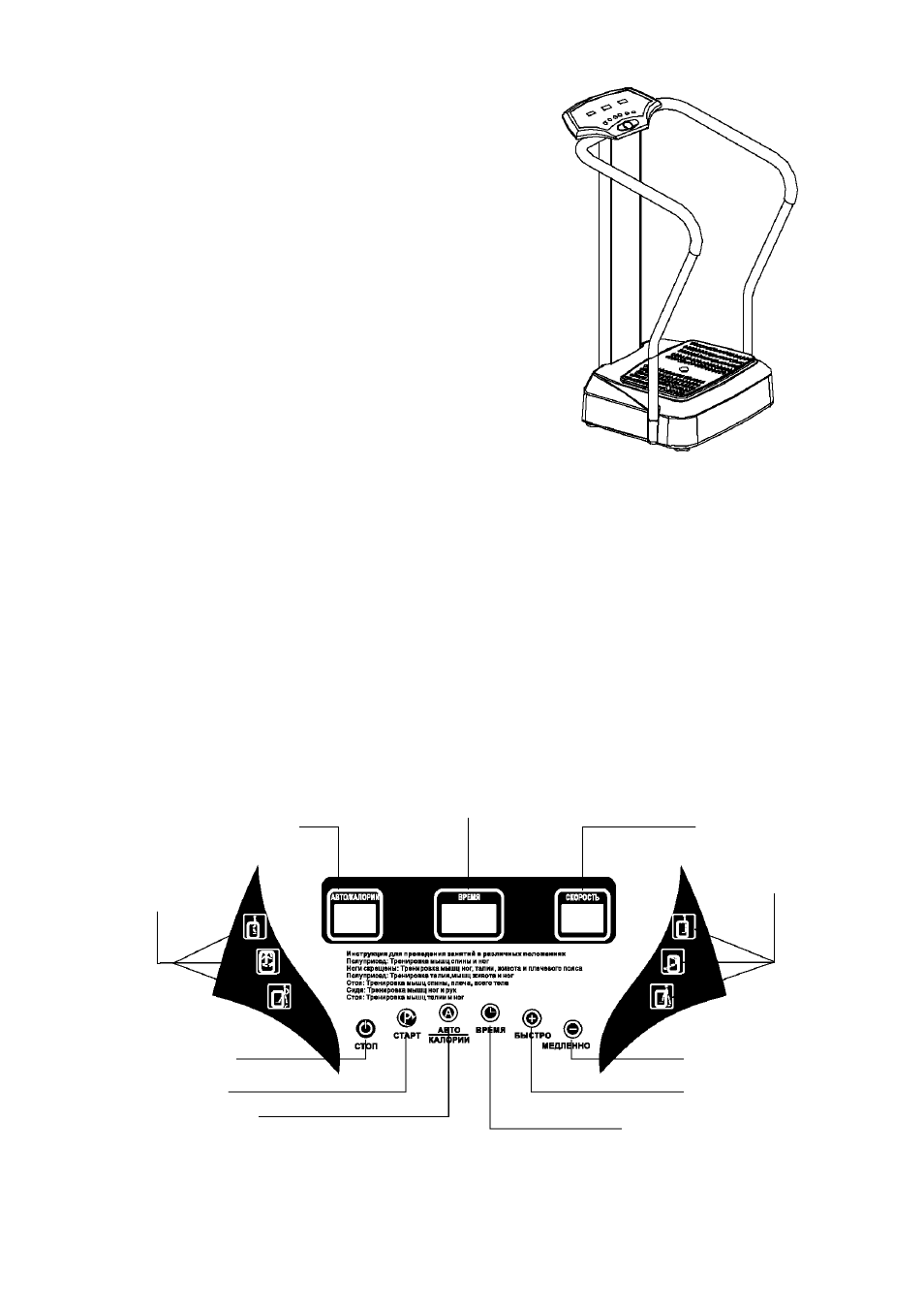

Панель управления
AUTO/ Калории
Время
Виды
упражнений
Скорость
Виды
упражнений
Кнопка Выкл
Кнопка Вкл
AUTO/Калории
Снижение
скорости
Повышение
скорости
Кнопка установки
времени
