УСТАНОВКА И ПОДСОЕДИНЕНИЕ АВТОСИГНАЛИЗАЦИИ
ПОДКЛЮЧЕНИЕ К БЛИЖНЕМУ СВЕТУ ФАР
Вы можете использовать выход 3-го дополнительного канала системы (Жёлто-Красный провод) для под
ключения к фарам ближнего света и реализации функции “световая дорожка”. Для этого длительность сиг
нала дополнительного канала №3 может быть запрограммирована на 10 или 30 секунд или до выключения
канала брелком (Программируемая функция №1). В этом случае при включении канала фары ближнего
света будут включаться на запрограммированное время или до отключения канала с помощью передатчи
ка, освещая путь от автомобиля. Максимальная нагрузка выхода - 300 мА, при подключении необходимо

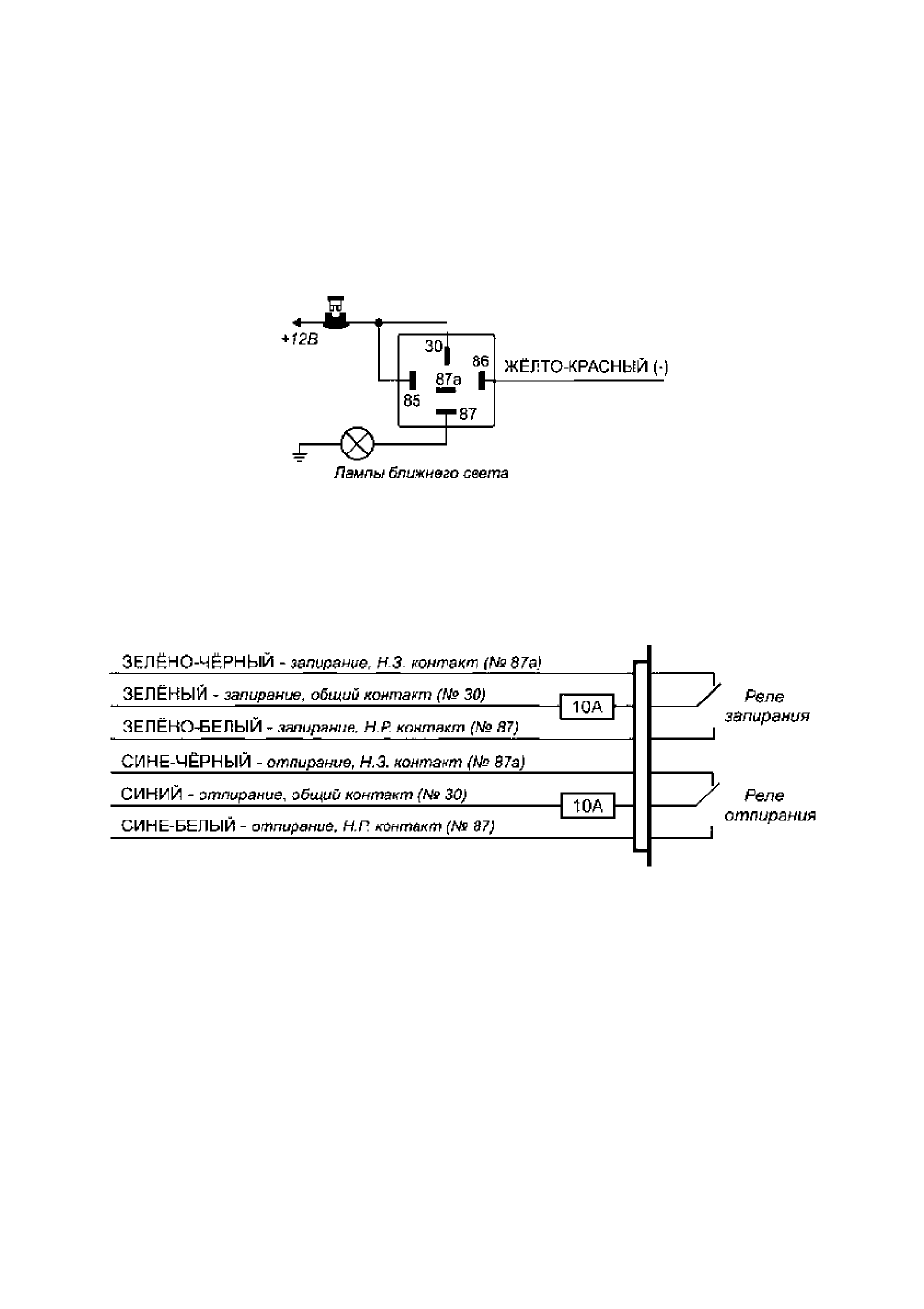

использовать дополнительное реле. На схеме ниже показано подключение Жёлто-Красного провода:
6-КОНТАКТНЫЙ РАЗЪЁМ ПОДКЛЮЧЕНИЯ ЭЛЕКТРОПРИВОДОВ ЗАМКОВ ДВЕРЕЙ
6-контактный разъём типа "Молекс" на основном блоке системы используется для подключения к элек
троприводам замков дверей автомобиля.
ЗЕЛЁНО-ЧЁРНЫЙ, ЗЕЛЁНЫЙ, ЗЕЛЁНО-БЕЛЫЙ, СИНЕ-ЧЁРНЫЙ, СИНИЙ и СИНЕ-БЕЛЫЙ провода сис
темы предназначены для подсоединения встроенных реле управления замками дверей. Функция каждо
го из этих проводов показана ниже.
Перед подключением системы к установленным электроприводам замков дверей необходимо опреде
лить тип штатной системы центрального замка. Для этого - выньте выключатель дверного замка из па
нели двери водителя и протестируйте провода, идущие от выключателя.
1. 3-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА, УПРАВЛЯЕМАЯ СИГНАЛОМ ОТРИЦАТЕЛЬ
НОЙ ПОЛЯРНОСТИ
Если от выключателя идет 3 провода, один из которых постоянно замкнут на “массу” (независимо от поло
жения выключателя), а из двух других проводов один будет замыкаться на “массу” при переводе выключа
теля в положение “Lock” (“Закрыто”), а другой будет замыкаться на массу при переводе выключателя в
положение “Unlock” (“Открыто”) - Вы имеете дело с 3-проводной цепью отрицательной полярности.
♦ В автомобилях такого типа ЗЕЛЁНО-ЧЁРНЫЙ и СИНЕ-ЧЁРНЫЙ провода системы НЕ используются.
♦ СИНЕ-БЕЛЫЙ и ЗЕЛЁНО-БЕЛЫЙ провода системы должны быть подсоединены к “массе”.
♦ Подсоедините ЗЕЛЁНЫЙ провод к штатному проводу запирания автомобиля.
♦ Подсоедините СИНИЙ провод к штатному проводу отпирания автомобиля.
