СИНЕ-КРАСНЫЙ провод (№6) - подключите к кнопочным выключателям дверей, замыкающимся на
+12В при открывании дверей.
ОРАНЖЕВО-СЕРЫЙ провод (№14) - подключите к кнопочному выключателю капота, замыкающийся на
корпус при открывании капота.
ОРАНЖЕВО-БЕЛЫЙ провод (№7) - подключите к кнопочному выключателю багажника, замыкающийся
на корпус при открывании багажника.
ЖЁЛТО-ЧЁРНЫЙ провод (№12) - отрицательный выход дополнительного канала №1. Длительность
сигнала управления 0,8 секунды. Максимальный ток нагрузки 300мА. Канал может быть использован
для управления соленоидом отпирания багажника. Для подключения требуется дополнительное реле.
Пример схемы подключения приведен на рисунке.
ЖЁЛТО-КРАСНЫЙ провод (№5) - отрицательный выход дополнительного канала №3. Максимальный
ток нагрузки 300мА. Для подключения требуется дополнительное реле. Длительность импульса выход­
ного сигнала программируется 0.8, 10, 30 секунд или до выключения канала брелком ("защелка").
СИНИЙ провод (№3) - отрицательный выход дополнительного канала №2. Максимальный ток нагрузки
300мА. Для подключения требуется дополнительное реле. Длительность импульса и алгоритм работы
канала программируются.
ЧЁРНО-ЖЁЛТЫЙ провод (№4) - отрицательный программируемый выход состояния сигнализации.
Максимальный ток нагрузки выхода 300мА. Выход предназначен для подключения дополнительного
внешнего реле блокировки, тип контактов реле (НЗ или НР) программируется.

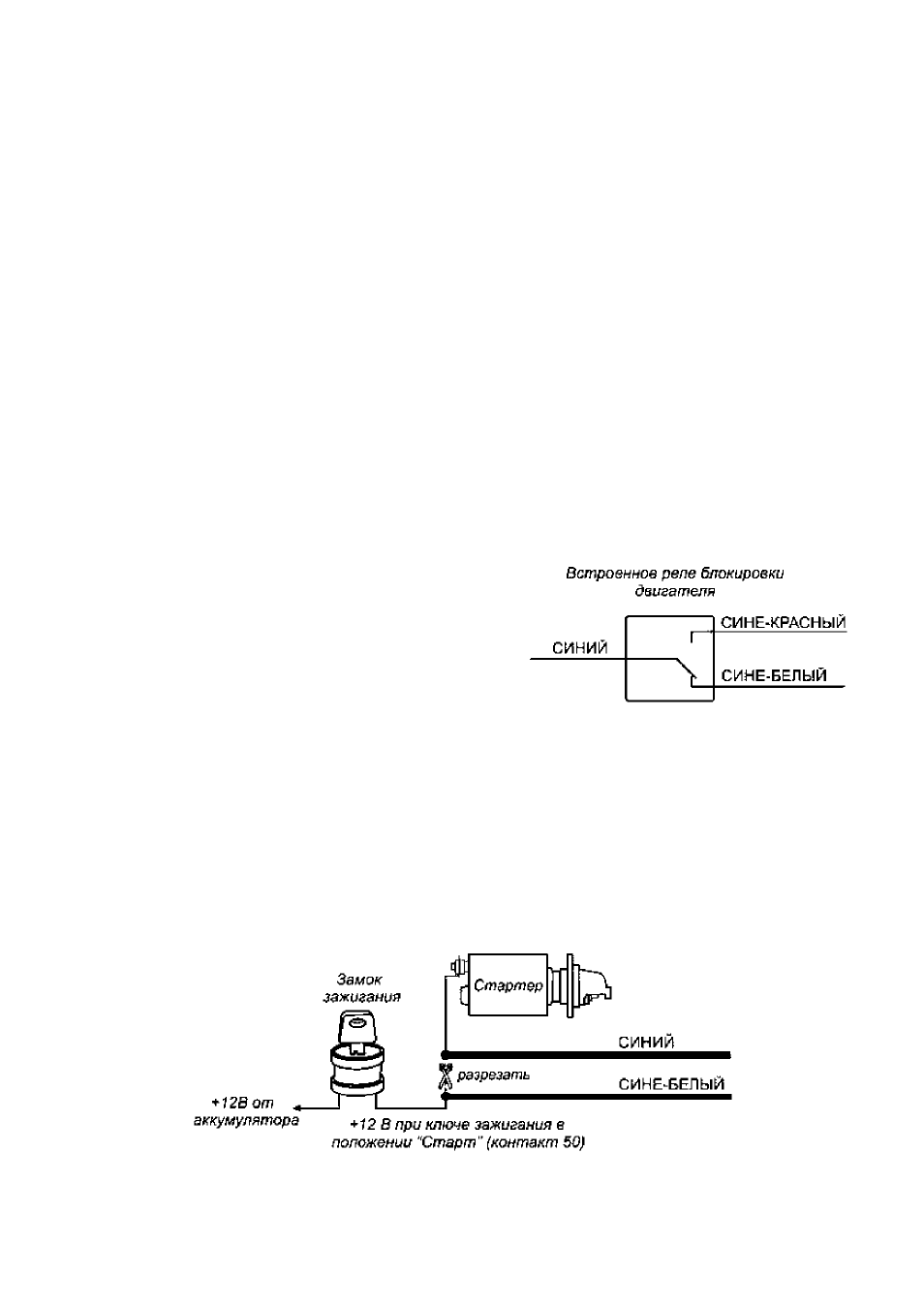

ПОДКЛЮЧЕНИЕ ВСТРОЕННОЙ ЦЕПИ БЛОКИРОВКИ ДВИГАТЕЛЯ
Переключающая группа контактов встроенного реле
блокировки выведена на силовой трехконтактный силовой
разъём. Тип блокировки Н.З. (нормально-замкнутая - за­
водская установка) или Н.Р. (нормально-разомкнутая)
программируется при установке системы (Программируе­
мая функция №11). Изначально на заводе запрограммиро­
ван нормально-замкнутый тип контактов.
В зависимости от типа автомобиля разорвите одну из
штатных эле^рических цепей двигателя и в разрыв цепи подключите два провода силового разъёма, соот­
ветствующие запрограммированному типу контактов. Максимально допустимый ток встроенного реле 40 А.
1. Если тип блокировки запрограммирован как Н.З. то:
СИНИЙ и СИНЕ-БЕЛЫЙ провода будут автоматически размыкаться между собой при включении зажи­
гания при включенном режиме охраны.
Перережьте провод, идущий от замка зажигания к соленоиду стартера автомобиля (на этом проводе
должно появляться напряжение +12В, когда ключ зажигания находится в положении “ЗАПУСК”, и на­
пряжение 0В, когда ключ зажигания находится в положении “ВЫКЛ”).
Подсоедините ту часть обрезанного провода, которая идет от замка зажигания, к одному толстому СИ­
НЕМУ проводу, а другую часть обрезанного провода, идущую от стартера, подсоедините к толстому
СИНЕ-БЕЛОМУ проводу.
УСТАНОВКА И ПОДСОЕДИНЕНИЕ АВТОСИГНАЛИЗАЦИИ
Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения питание на
реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле блоки­
ровки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.
