УСТАНОВКА И ПОДСОЕДИНЕНИЕ АВТОСИГНАЛИЗАЦИИ
2. Если тип блокировки запрограммирован как Н.Р. то:
СИНИЙ И СИНЕ-КРАСНЫЙ провода будут автоматически замыкаться между собой при включении за
жигания при выключенном режиме охраны.

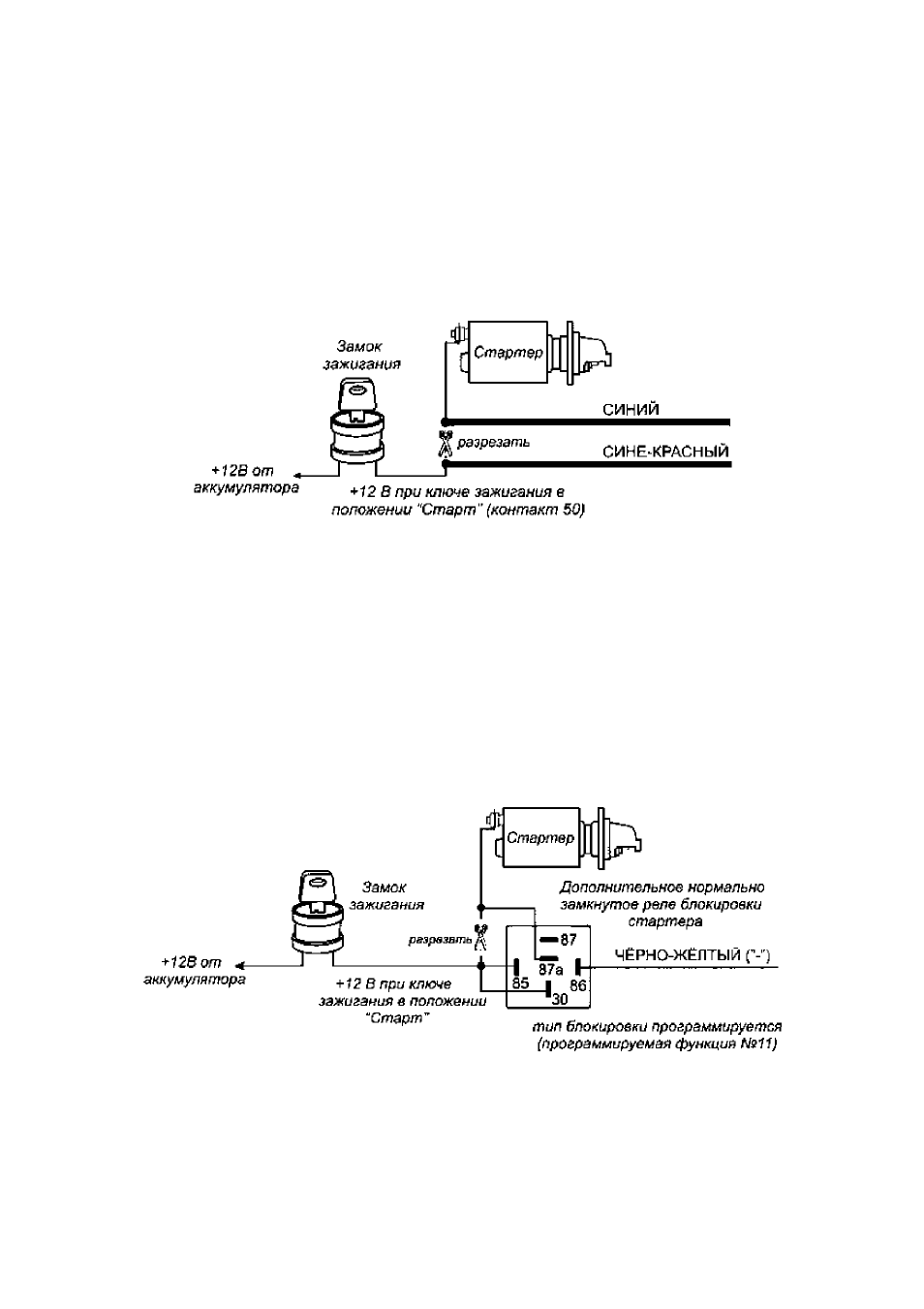

Перережьте провод, идущий от замка зажигания к соленоиду стартера автомобиля (на этом проводе
должно появляться напряжение +12В, когда ключ зажигания находится в положении “ЗАПУСК”, и на
пряжение 0В, когда ключ зажигания находится в положении “ВЫКЛ”).
Подсоедините ту часть обрезанного провода, которая идет от замка зажигания, к одному толстому СИ
НЕМУ проводу, а другую часть обрезанного провода, идущую от стартера, подсоедините к толстому
СИНЕ-КРАСНОМУ проводу.
ПОДКЛЮЧЕНИЕ ВНЕШНЕЙ ЦЕПИ БЛОКИРОВКИ ДВИГАТЕЛЯ С ИСПОЛЬЗОВАНИЕМ УНИВЕР
САЛЬНОГО КОМПЛЕКТА БЕСПРОВОДНОЙ БЛОКИРОВКИ
Данный способ блокировки двигателя существенно повышает противоугонные свойства сигнализации.
Для управления модулем, входящим в универсальный комплект беспроводной блокировки используйте
черно-желтый провод сигнализации, предварительно запрограммировав его на НР тип контактов. Воз
можные схемы блокирования двигателя приведены в инструкции по установке универсального комплек
та беспроводной блокировки.
ПОДКЛЮЧЕНИЕ ВНЕШНЕЙ ЦЕПИ БЛОКИРОВКИ ДВИГАТЕЛЯ С ИСПОЛЬЗОВАНИЕМ ОБЫЧНОГО РЕЛЕ
Разорвите одну из штатных цепей запуска двигателя и в разрыв цепи подключите дополнительное ре
ле. Тип контактов реле блокировки Нр (нормально-разомкнутые) или НЗ (нормально-замкнутые) про
граммируется (Программируемая функция №11). Изначально на заводе запрограммирован НЗ тип кон
тактов реле. Пример схемы подключения блокировки стартера показан на рисунке.
