14

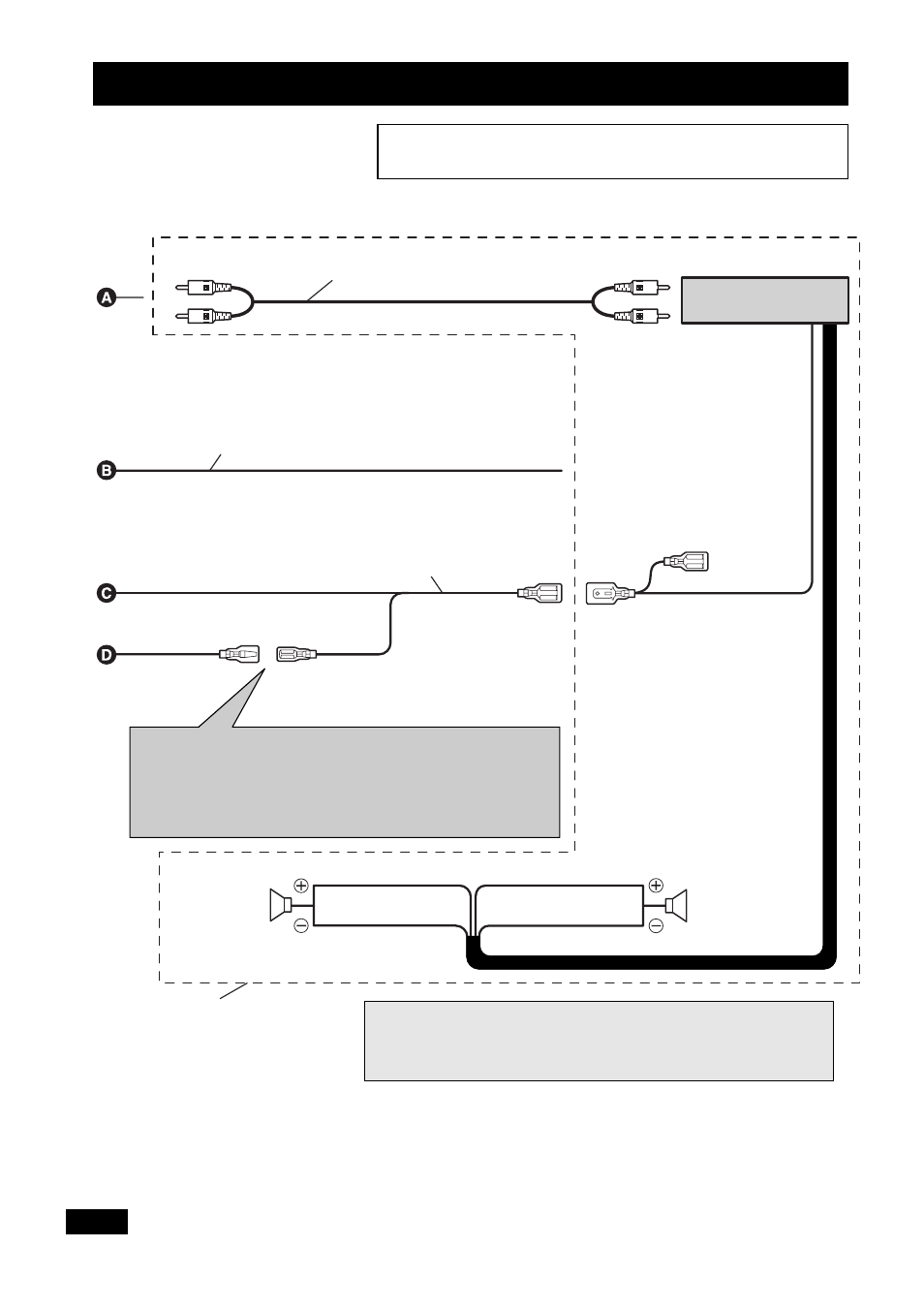

Это изделие имеет маркировку проводов, соответствую-
щую требованиям новой системы цветовой кодировки.
Соединительные провода со сдвоенными штырько-
выми разъемами RCA (приобретаются отдельно)
Усилитель мощности
(приобретается
отдельно)
Желтый с черным
Если Вы пользуетесь сотовым телефоном, то соедините
его с разъемом «Audio Mute» [Подавление звука] сотово-
го телефона. Если сотовый телефон отсутствует, то дан-
ный провод не используется.
Передний выход
Голубой с белым
К контакту управления системой усилителя мощ-
ности. (Максимальный ток 300 мА, напряжение
постоянного тока 12 В)
Голубой
с белым (6*)
Голубой с
белым (7*)
Пульт дистанционного
управления системой
К контакту управления реле автомобиль-
ной антенны. (Максимальный ток 300 мА,
напряжение постоянного тока 12 В).
В зависимости от типа автомобиля, назначения выводов
разъемов ISO могут быть различными. Если вывод 5 управ-
ляет антенной, то соедините выводы 6* и 7*. В противном
случае выводы 6* и 7* соединять нельзя.
Левый
Сабвуфер
Правый
Сабвуфер
Данные соединения выполня-
ются в том случае, когда име-
ется самостоятельный усили-
тель (приобретается отдельно).
Примечание:
Если вместо правого заднего громкоговорителя к системе подключен сабву-
фер, оставьте свободным провод заднего левого громкоговорителя. Более
подробные сведения содержатся в разделе «Функции меню начальной настрой-
ки» данного руководства пользователя.
