Страница 13
13

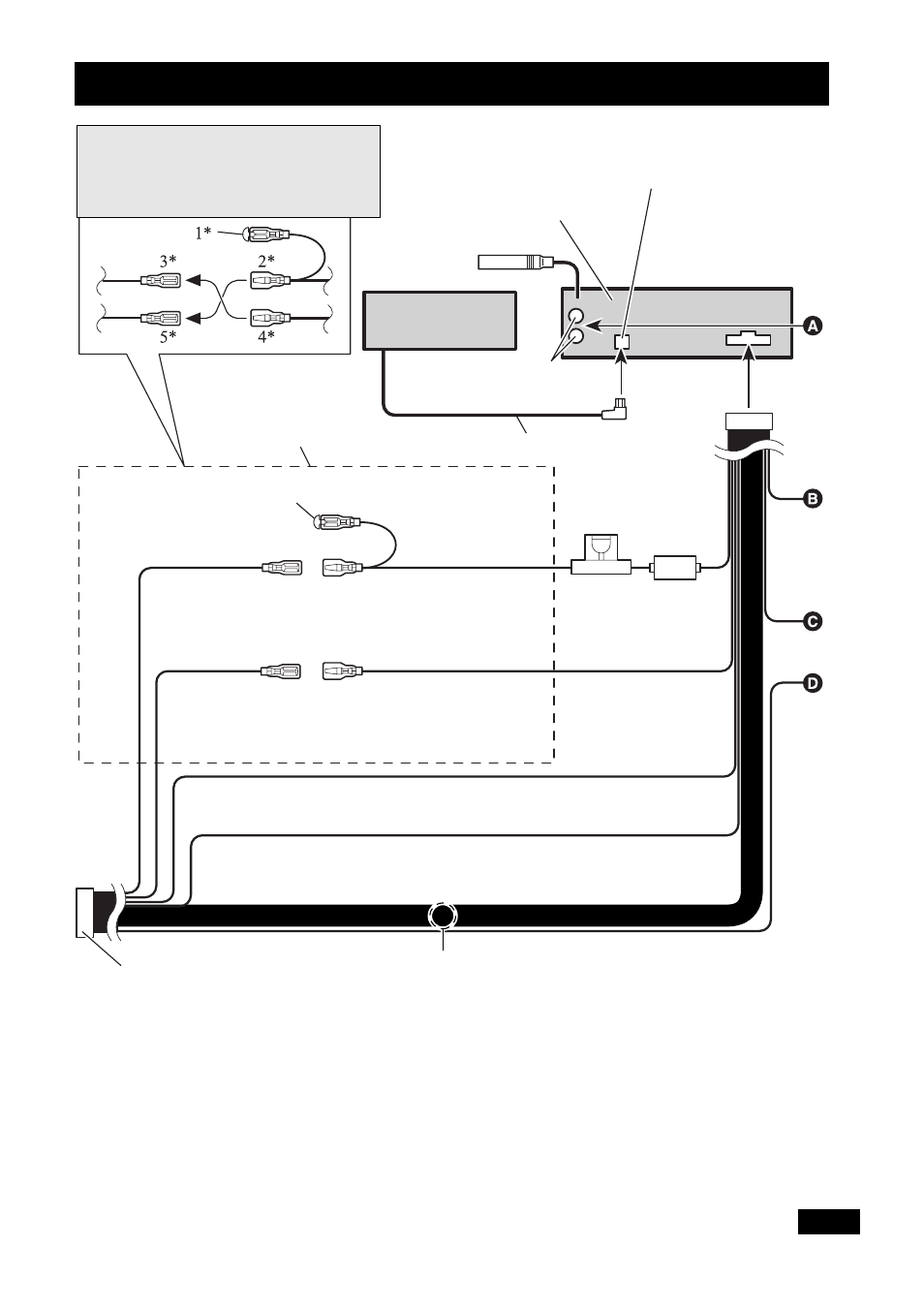

Схема проводных соединений для DEH-P6100R
Примечание:
В зависимости от типа автомобиля, назначения
выводов 3* и 5* могут быть различными. В этом
случае следите за тем, чтобы выводы соединя-
лись следующим образом: 2* с 5*, а 4* с 3*.
Вход IP-Bus (синий)
Данное изделие
Антенный вход
Многодисковый про-
игрыватель (приоб-
ретается отдельно)
Соединяйте между собой
провода одного цвета.
Выход сабвуфера или выход сиг-
нала без подавления по уровню
Кабель IP-Bus
Колпачок (1*)
Если этот вывод не
используется, то не
снимайте колпачок.
Желтый (3*)
Резервный (или к кон-
такту замка зажигания
«вспомогательные
приборы»).
Желтый (2*)
К контакту, всегда находящему-
ся под напряжением, независимо
от положения ключа зажигания.
Держатель
предохранителя
Красный (5*)
К контакту замка за-
жигания «вспомога-
тельные приборы»
(или резервный)
Красный (4*)
К электрическому выводу, уп-
равляемому ключом зажигания
(12 В постоянного тока) в поло-
жениях «вкл» или «выкл».
Оранжевый
К разъему выключателя освещения.
Черный (масса)
К металлическим деталям корпуса автомобиля.
Разъем ISO
Примечание:
На некоторых автомобилях
разъем ISO разделен на две
части. В таком случае под-
ключите обе части разъема.
Провода подключения громкоговорителей
Белый:
передний левый (+)
Белый с черным: передний левый (-)
Серый:
передний правый (+)
Серый с черным: передний правый (-)
Зеленый:
задний левый (+) или не используется
Зеленый с черным: задний левый (-) или не используется
Фиолетовый:
задний правый (+) или сабвуфер (+)
Фиолетовый
с черным:
задний правый (-) или сабвуфер (-)
