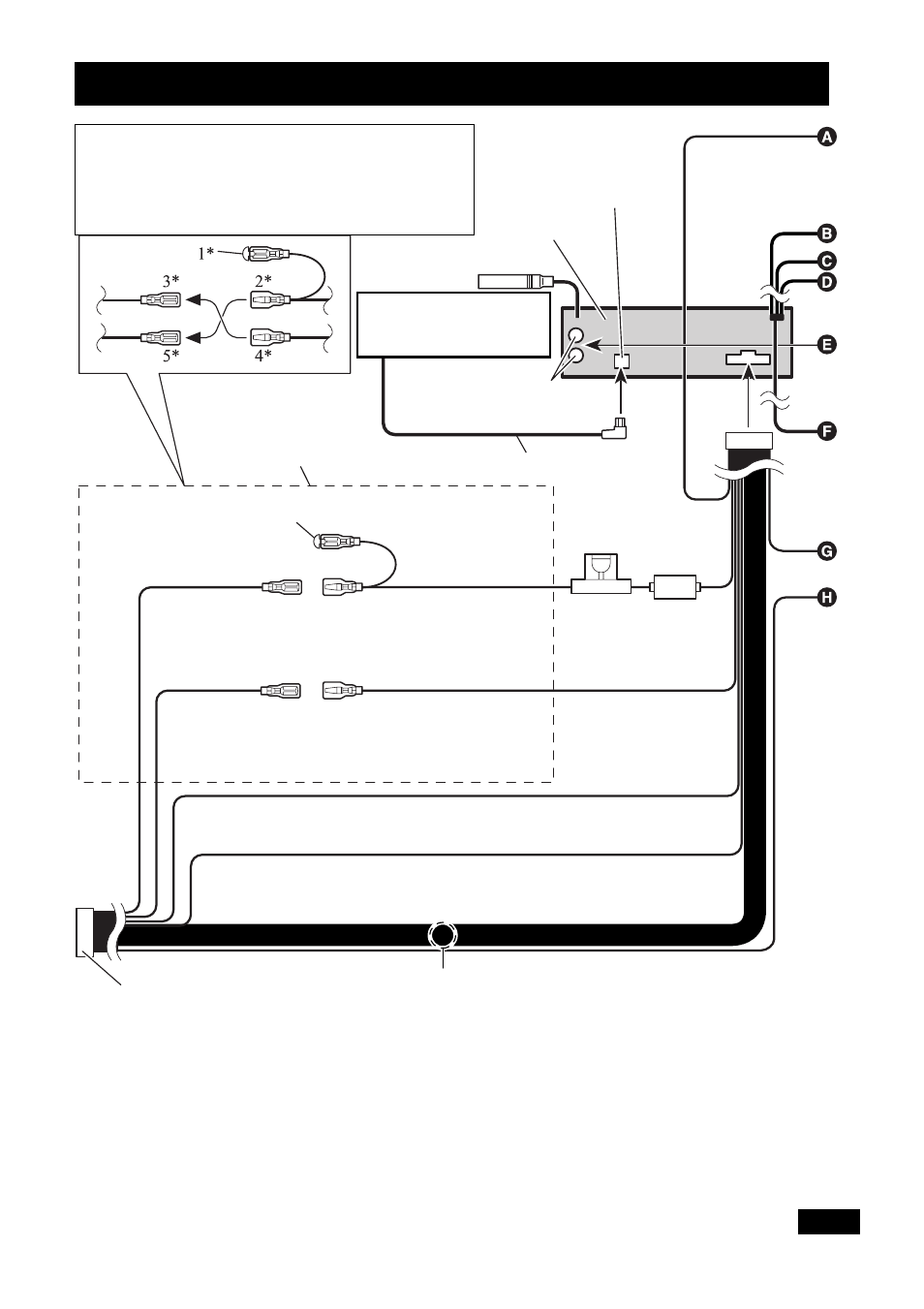

Схема проводных соединений для DEH-P7100R
Примечание:
В зависимости от типа автомобиля, назначения
выводов 3* и 5* могут быть различными. В этом
случае следите за тем, чтобы выводы соединялись
следующим образом: 2* с 5*, а 4* с 3*.
Вход IP-Bus (синий)
Данное изделие
Антенный вход
Многодисковый про-
игрыватель (приобре-
тается отдельно)
Соединяйте между
собой провода одного цвета
Выход сабвуфера или вы-
ход сигнала без подавления
по уровню
Кабель IP-Bus
Колпачок (1*)
Если этот вывод не используется, то
не снимайте колпачок
Желтый (3*)
Резервный (или к кон-
такту замка зажига-
ния «вспомогатель-
ные приборы»)
Желтый (2*)
К контакту, всегда находя-
щемуся под напряжением,
независимо от положения
ключа зажигания
Красный (5*)
К контакту замка
зажигания «вспомога-
тельные приборы»
(или резервный)
Красный (4*)
К электрическому выводу, уп-
равляемому ключом зажигания
(12 В постоянного тока) в по-
ложениях «вкл» или «выкл»
Оранжевый
К разъему выключателя освещения
Черный (масса)
К металлическим деталям корпуса автомобиля
Разъем ISO
Примечание:
На некоторых автомобилях
разъем ISO разделен на две
части. В таком случае под-
ключите обе части разъема.
Провода подключения громкоговорителей
Белый:
передний левый (+)
Белый с черным: передний левый (-)
Серый:
передний правый (+)
Серый с черным: передний правый (-)
Зеленый:
задний левый (+) или не используется
Зеленый с черным: задний левый (-) или не используется
Фиолетовый:
задний правый (+) или сабвуфер (+)
Фиолетовый
с черным:
задний правый (-) или сабвуфер (-)
Держатель
предохранителя
