12

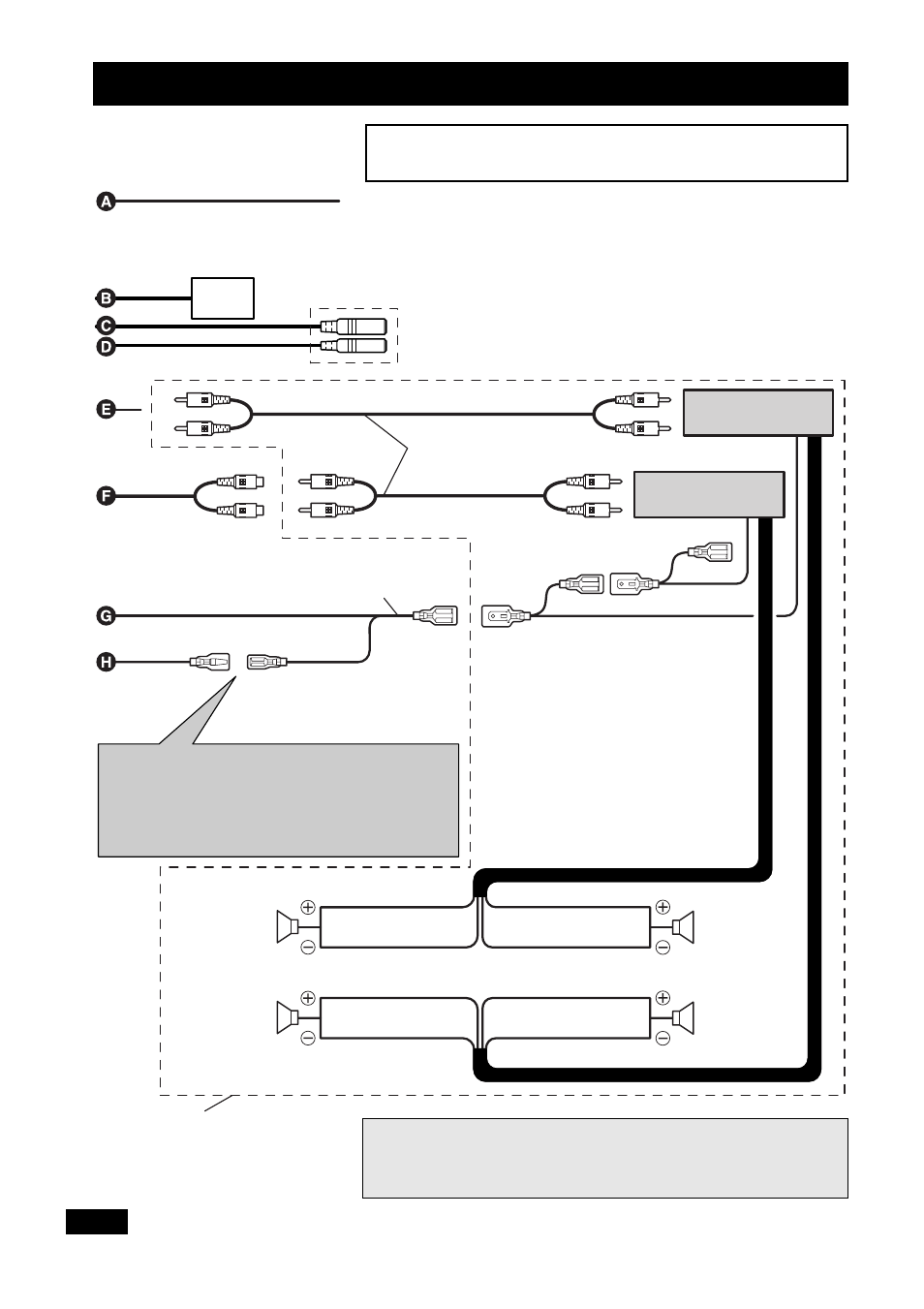

Это изделие имеет маркировку проводов, соответствую-
щую требованиям новой системы цветовой кодировки.
Желтый с черным
Если Вы пользуетесь сотовым телефоном, то соедините его
с разъемом «Audio Mute» [Подавление звука] сотового
телефона. Если сотовый телефон отсутствует, то данный
провод не используется.
Устройство автоматического
отслеживания уровня шума
См. руководство по использованию телефона
со спикерфоном (приобретается отдельно).
Соединительные провода
со сдвоенными штырьковы-
ми разъемами RCA (приоб-
ретаются отдельно)
Выходы на
передней панели
Голубой с белым
К контакту управления системой усилителя
мощности. (Максимальный ток 300 мА, на-
пряжение постоянного тока 12 В)
Голубой с
белым (6*)
Голубой с
белым (7*)
Пульт дистанционного управ-
ления системой
К контакту управления реле ав-
томобильной антенны. (Макси-
мальный ток 300 мА, напряже-
ние постоянного тока 12 В).
В зависимости от типа автомобиля, назначения вы-
водов разъемов ISO могут быть различными. Если
вывод 5 управляет антенной, то соедините выво-
ды 6* и 7*. В противном случае выводы 6* и 7*
соединять нельзя.
Левый
Передний
громкогово-
ритель
Сабвуфер
Передний
громкого-
воритель
Сабвуфер
Правый
Данные соединения выполняют-
ся в том случае, когда имеется
самостоятельный усилитель
(приобретается отдельно).
Примечание:
Если вместо правого заднего громкоговорителя к системе подключен сабву-
фер, оставьте свободным провод заднего левого громкоговорителя. Более под-
робные сведения содержатся в разделе «Функции меню начальной настройки»
данного руководства пользователя.
Усилитель мощности
(приобретается
отдельно)
Усилитель мощности
(приобретается
отдельно)
