МОНТАЖ

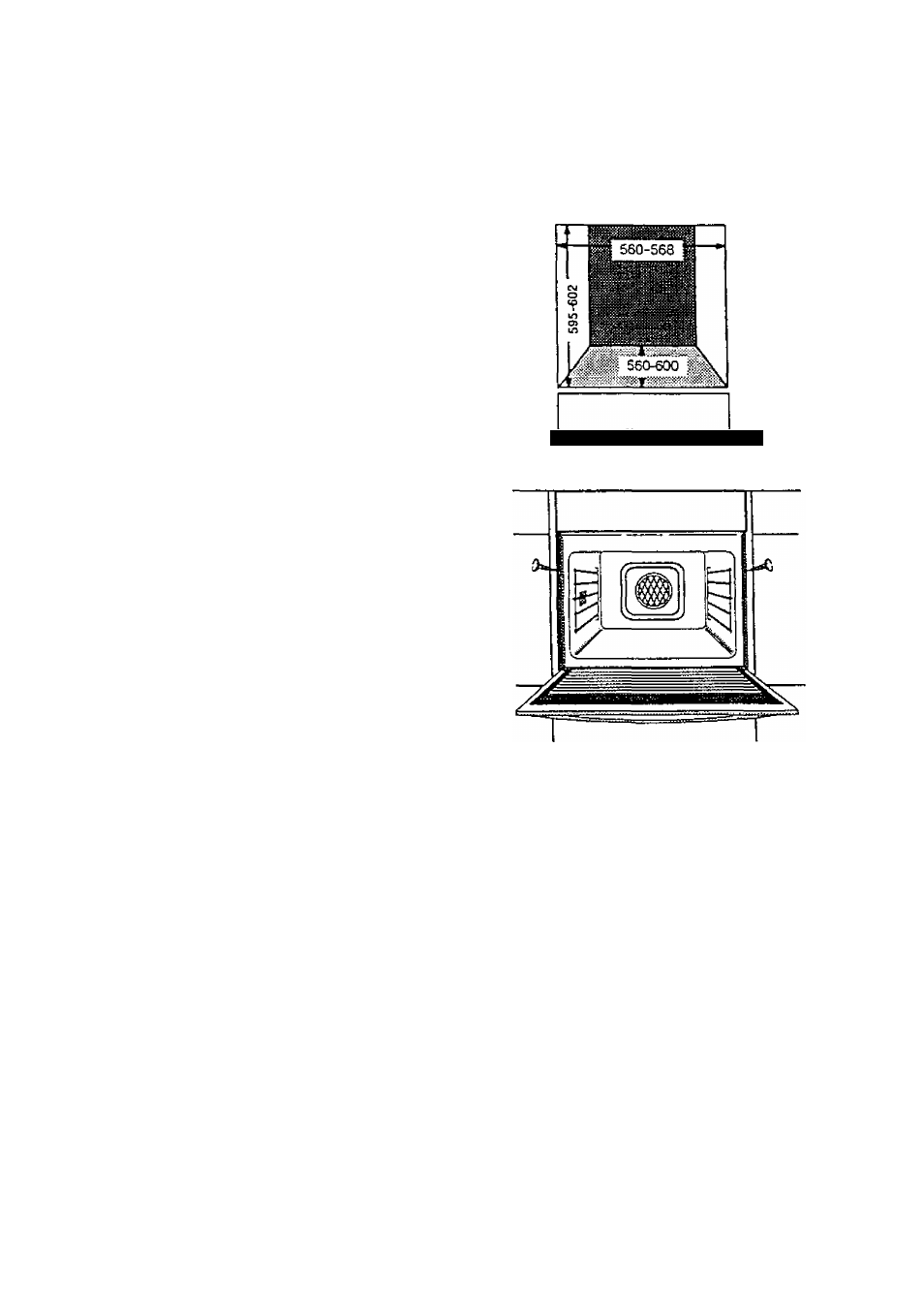

Утаппиванне в кухонную мебель
Духовка предназначена для установки под кухонной
рабочей поверхностью в кухонной мебели.
В процессе монтажа следует обязательно соблю­
дать все приведённые в настоящей инструкции
параметры, см. также Технические данные.
А
ВНИМАНИЕ; духовку не следует
устанавливать в непосредственной близости
к холодильнику или морозильнику, так как
вырабатываемое духовкой тепло повлияет
на их функционирование.
Крепление Ауховки
Духовку очень важно закрепить винтами к боковым
панелям кухонного шкафа таким образом, чтобы
она оставалась совершенно неподвижной в процессе
эксплуатации. Пользуйтесь прилагаемыми к духовке
винтами и удостоверьтесь в том, что они плотно
завёрнуты в боковые панели шкафа, см. рисунок.
ЛоАКЛючение питания
Монтаж, внесение в духовку возможных
изменений, удлинение кабеля питания или
другие аналогичные работы должны
выполняться только уполномоченным на
это профессиональным электромонтажником
с соблюдением предывающих в силе правил
и
положений. Непрофессионально
выполненная работа может привести к
неисправностям функцинирования духовки,
а
также к травмам и повреждениям
имущества.
А
Духовка поставляется без кабеля и вилки и под­
ключается к сети 230 В, 16 А,
Все электромонтажные работы должны выполняться
с соблюдением местных правил и положений. См,
монтажную схему духовки на клеммной коробке в
её задней части.
Данный тип кабеля утверждён в качестве пригодного
для подключения духовки данного типа: Н05'/\/''Р.
ВНИМАНИЕ; при встраивании духовки а
высокий шкаф клеммная коробка должна
быть установлена над духовкой или же под
ней. В случае же установки духовки под
кухонной рабочей поверхностью клеммная
коробка
должна быть установлена в
соседнем шкафу.
А
ЕГ
Варианты подключения
О © © ОН© ©
иг из N
400 V ЗN'
РЕ
©Ч©"^ ©-© ©
из N (иг) РЕ
230 V' (СЕ& 240 V©
О ©-© он© @
и1
иг N
400 V 2N'
©ч© ©Ч© © ©
ип иг
230 V 3'
из
