ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ
Технические данные указаны на паспортной табличке, расположенной во внутренней части прибора,
слева.
Установка плинтуса
А
Важно
Для эффективной работы прибора важно,
чтобы использовалась оригинальная
вентиляционная решетка (рис. 15).

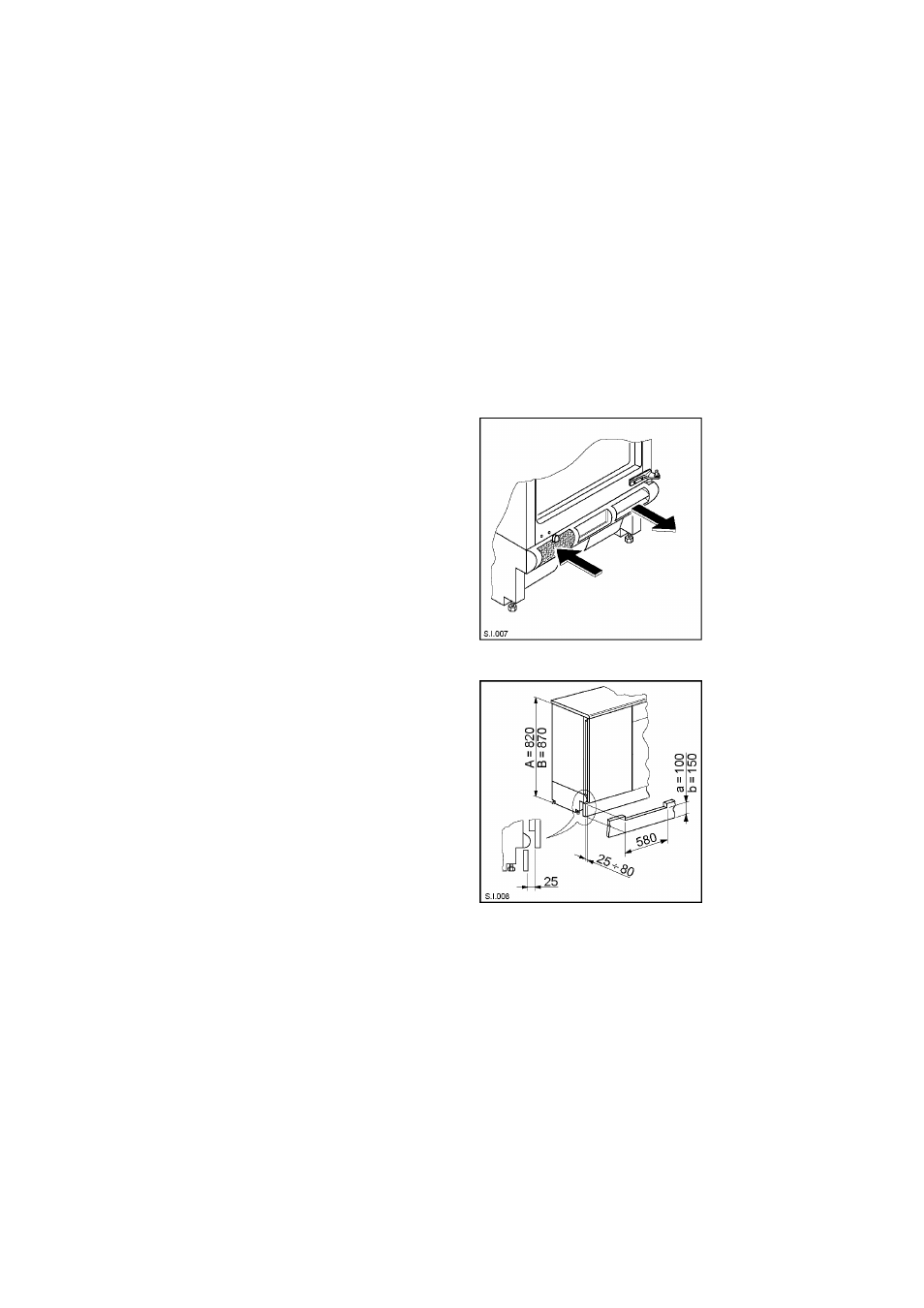

рис. 15
Если высота монтажного проема
составляет А=820 мм, а высота плинтуса
а=100 мм, плинтус может быть установлен
без дополнительных настроек. Также
дополнительные настройки не требуются,
если высота монтажного проема В=870 мм,
а высота плинтуса Ь=150 мм.
Если высота плинтуса больше а=100 мм,
Ь=150 мм, то в плинтусе следует сделать
вырез шириной 580 мм. Прибор должен
быть установлен по центру этого выреза и
высота плинтуса в месте выреза должна
составлять а=100 мм, Ь=150 мм.
Закрепите плинтус.
А
Важно
Плинтус должен быть закреплен на
минимальном расстоянии 25 мм от двери
прибора ( см рис. 16).
рис. 16
51
