Встраивание прибора под
столешницу

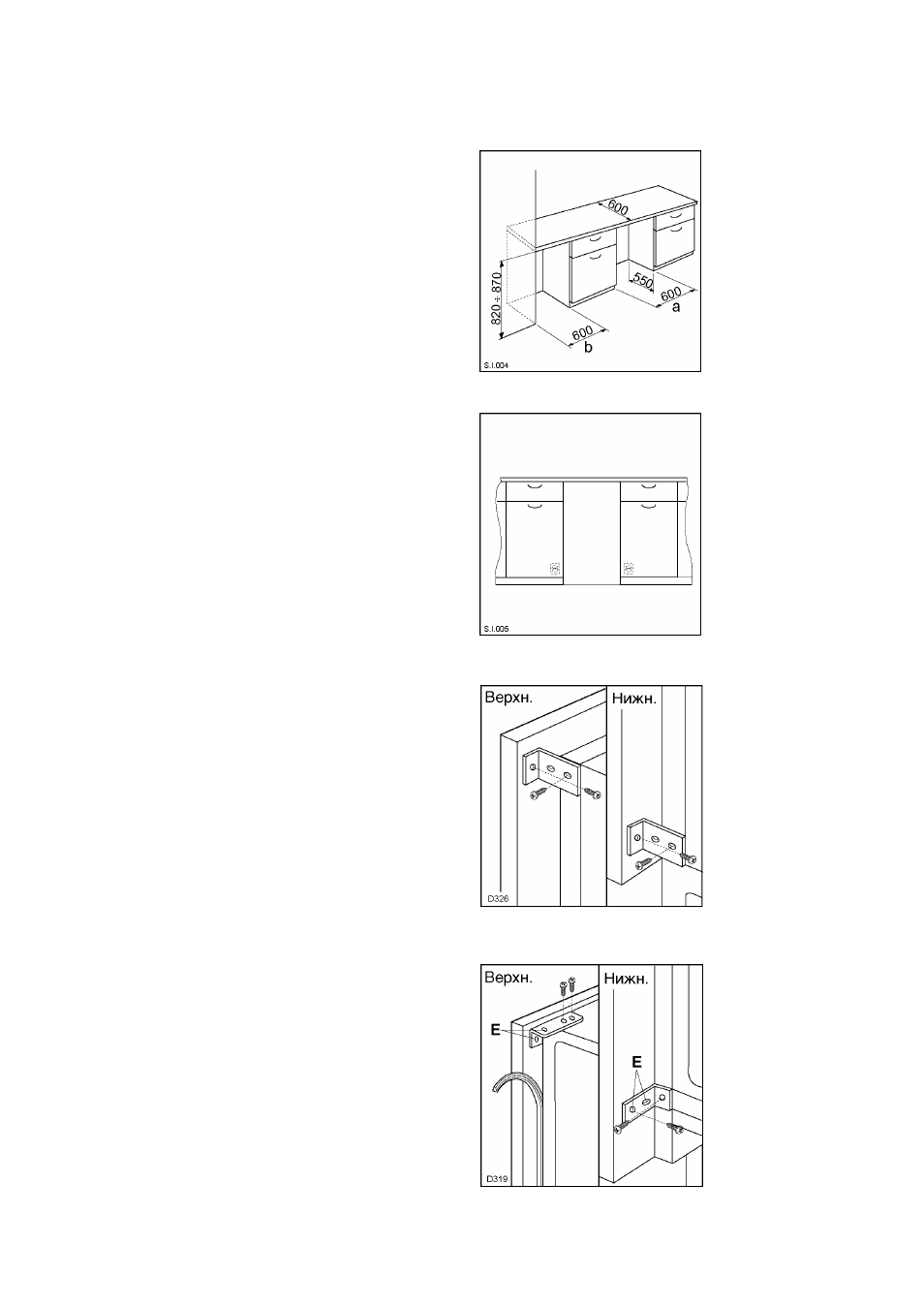

Размеры монтажного проема для
встраивания должны соответствовать
указанным на рисунке 4. Прибор может быть
установлен между двумя предметами
мебели (рис. 7а) или замыкать мебельный
ряд (рис. 7Ь).
рис. 7
Электрическая розетка для подключения
прибора не должна находиться в таком
месте, чтобы вилка не была легкодоступна
(рис. 8).
рис. 8
Прикрепите боковые панели к задней
панели прибора с помощью фиксирующих
скоб (рис. 9).
Прикрепите прибор к столешнице или к
боковым панелям с помощью фиксирующих
скоб (Е). Затем между холодильником и
прилегающими панелями мебели проложите
ленту уплотнителя (рис. 10).
рис. 10
