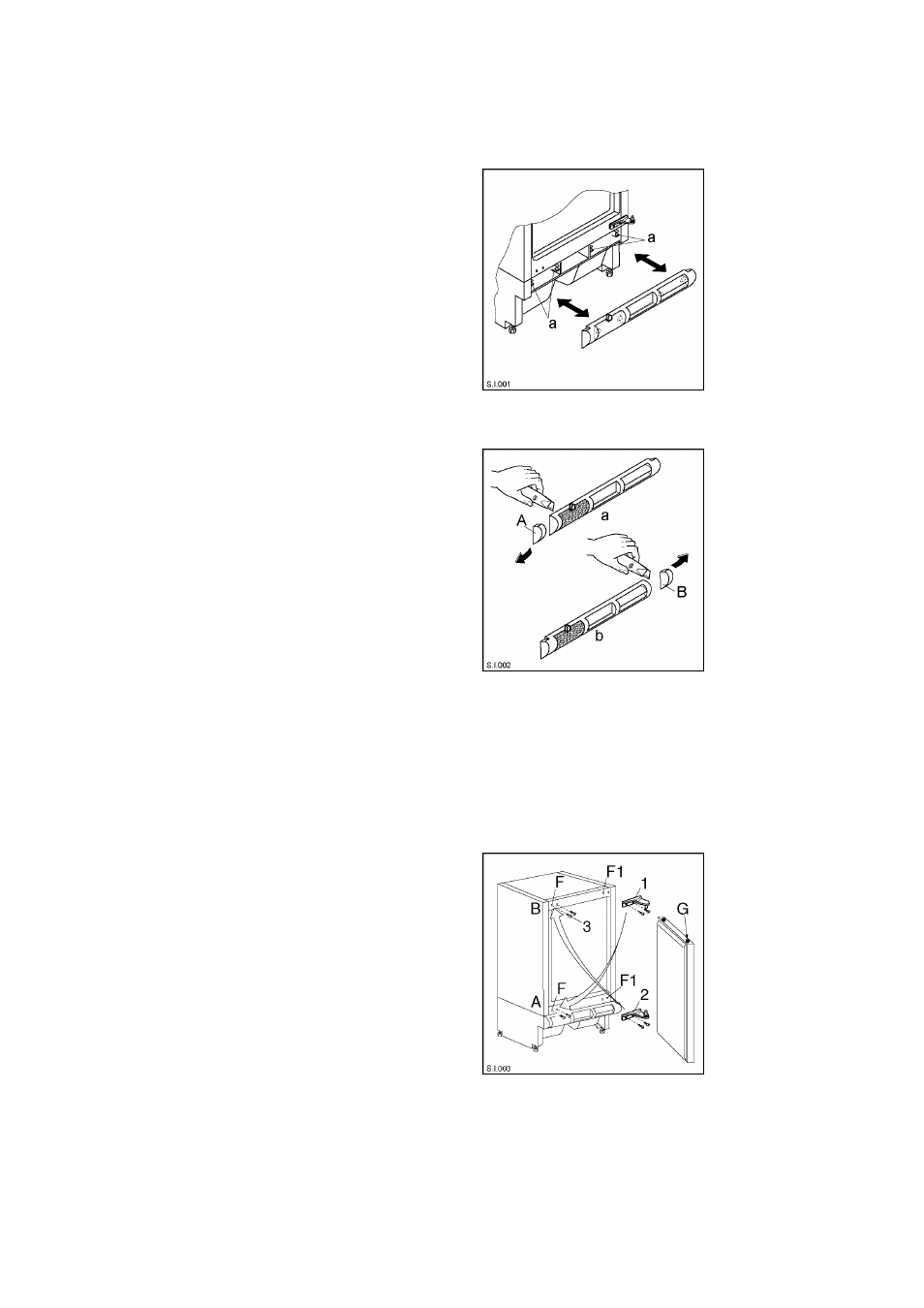

Подготовка вентиляционной
решетки
Снимите решетку с прибора, потянув ее
руками на себя (ом. рис. 4 )
рис. 4
При открывании двери справа:
- удалите левую часть решетки (А), отрезав
ее с тыльной стороны (см. рис. 5а).
При открывании двери слева:
- удалите правую часть решетки (В), отрезав
ее с тыльной стороны (см. рис. 5Ь).
После этого чтобы установить решетку на
прибор проделайте следующее:
- приложите решетку к прибору и нажимайте
на нее в местах защелок (а) до тех пор,
пока не услышите щелчок (см. рис. 5).
Примечание: Работы по установке
вентиляционной решетки следует проводить
после закрепления прибора фиксирующими
скобами в отведенной для него нише.
рис. 5
Изменение направления
открывания двери
(см. рис. б)
Перед началом работы следует вынуть
штепсель из розетки.
Для того чтобы изменить направление
открывания двери проделайте следующее:
- снимите верхнюю петлю (1), придерживая
дверь, чтобы она не упала;
- снимите нижнюю петлю (2);
- выньте заглушки (3) из отверстий (Р) и
вставьте их в отверстия (Р1) на другой
стороне прибора;
- установите верхнюю петлю (1) на другой
стороне прибора снизу (положение А);
- установите дверь в петлю (1) в положении
А;
вставьте штифт незакрепленной нижней
петли (2) в верхнее отверстие двери (О) и
закрепите петлю в положении В.
рис. 6
