Инструкция по эксплуатации JVC KD-LX333R IT
Страница 4
4
PRECAUCIONES sobre las conexiones de
la fuente de alimentación y de los
altavoces:
• NO conecte los conductores de altavoz del cable
de alimentación a la batería de automóvil, pues
podrían producirse graves daños en la unidad.
• Conecte correctamente el conductor negro (a tierra),
el conductor amarillo (a la batería del automóvil,
12 V constantes), y el conductor rojo (a un terminal
de accesorio).
• ANTES de conectar a los altavoces los conductores
de altavoz del cable de alimentación, verifique el
conexionado de altavoz de su automóvil.
– Si el conexionado de altavoz de su automóvil
es como se indica en las Fig. 1 y Fig. 2 de
abajo, NO conecte la unidad utilizando ese
conexionado de altavoz original. Si lo hace, se
producirán daños graves en la unidad.
Vuelva a efectuar el conexionado de altavoz de
manera que pueda conectar la unidad a los
altavoces de la manera indicada en la Fig. 3.
– Si el conexionado de altavoz de su automóvil
es como se indica en la Fig. 3, podrá conectar la
unidad utilizando el conexionado de altavoz
original de su automóvil.
– Si tiene dudas sobre el conexionado de altavoz de
su automóvil, consulte con su concesionario.
PRECAUZIONI! Collegamento del cavo
di alimentazione e delle casse:
•
NON collegare i fili del cavo di alimentazione
per le casse alla batteria dell’auto perché
l’apparecchio ne verrebbe seriamente
danneggiato.
• Realizzare il corretto collegamento dei seguenti fili:
filo nero (massa), filo giallo (alla batteria dell’auto,
12 V costanti) e filo rosso (al terminale per
accessori).
• PRIMA di collegare i fili del cavo si alimentazione
per le casse alle casse stesse, verificare il relativo
cablaggio sulla vettura.
–
Se il cablaggio per le casse sulla vettura
risulta come illustrato nelle Fig. 1 e Fig. 2 qui
sotto,
NON collegare l’apparecchio usando il
cablaggio originale, perché si danneggia
seriamente l’apparecchio.
Rifare il cablaggio delle casse in modo d poter
collegare l’apparecchio alle casse come
illustrato nella Fig. 3.
–
Se il cablaggio delle casse sulla vettura
risulta come illustrato in Fig. 3,
si può
collegare l’apparecchio usando il cablaggio per
casse originale presente in vettura.
– In caso di dubbio, rivolgersi alla propria
concessionaria auto.
FÖRSIKTIGHETSANVISNINGAR för ström-
och högtalaranslutningar:
• Anslut INTE nätsladdens högtalarledare till
bilens batteri. Gör du det kommer enheten att
skadas allvarligt.
• Anslut den svarta ledaren (jord), den gula ledaren
(till bilens batteri, konstant 12 V) och den röda
ledaren (till ett tillbehörsuttag) på korrekt sätt.
• Kontrollera högtalarledningarna i bilen INNAN
nätsladdens högtalarledningar ansluts till högtalarna.
– Om högtalarledningarna i bilen är dragna som i
Fig. 1 och Fig. 2 nedan ska enheten
INTE
anslutas med dessa ursprungliga högtalarledningar.
Gör du det kommer enheten att skadas allvarligt.
Dra om högtalarledningarna så att du kan ansluta
enheten till högtalarna som i Fig. 3.
– Om högtalarledningarna i bilen är dragna som i
Fig. 3
kan du ansluta enheten med hjälp av bilens
ursprungliga högtalarledningar.
– Kontakta bilföretaget om du är osäker på hur
högtalarledningarna är dragna i din bil.
L
R
+
-
+
-
+
-
+
-
L
R
+
-
+
-
+
-
+
-
Fig. 2
Fig. 3
L
R
+
-
+
-
+
-
+
-
Fig. 1
Du kan uppgradera ditt bilstereosystem genom att
ansluta en förstärkare och annan utrustning.
• Anslut fjärrkabeln (blå med vit rand) till fjärrkabeln på
den andra utrustningen så att den kan styras genom
denna enhet.
• Gäller endast förstärkare:
– Anslut denna enhets linjeutgångar till
förstärkarens linjeingångar.
– Koppla bort högtalarna från denna enhet och
anslut dem till förstärkaren. Lämna denna
enhets högtalarledare oanvända.
– Endast till KD-LX333R: Ledningsutgången på
denna enhets har hög nivå för att bibehålla det hi-
fi ljud som enheten återger.
När en extern förstärkare ansluts till denna
enhets
bör volymkontrollen sänkas på den
externa förstärkaren för att få bästa prestanda från
denna enhets.
Usted podrá conectar un amplificador y otros equipos
para mejorar el sistema estéreo de su automóvil.
• Conecte el conductor remoto (azul con rayas
blancas) al conductor remoto del otro equipo para
poderlo controlar a través de esta unidad.
• Sólo para el amplificador:
– Conecte los terminales de salida de línea de esta
unidad con los terminales de entrada de línea del
amplificador.
– Desconecte los altavoces de esta unidad y
conéctelos al amplificador. Los cables de los
altavoces de esta unidad quedan sin usar.
– Sólo para KD-LX333R: El nivel de salida de línea
de esta unidad permanece alto para que
corresponda con los sonidos de alta fidelidad
reproducidos por esta unidad.
Cuando conecte un amplificador externo a
esta unidad, disminuya el control de ganancia del
amplificador externo para obtener un óptimo
rendimiento de esta unidad.
È possibile migliorare l’impianto stereo dell’auto
collegando un amplificatore ed altra
apparecchiatura.
• Collegare il connettore a distanza (blu a strisce
bianche) al conduttore a distanza dell’altro
apparecchio in modo da poterlo gestire da questa
unità.
• Solo per l’amplificatore:
– Collegare i terminali di uscita dell’apparecchio ai
terminali di entrata dell’amplificatore.
– Scollegare le casse dall’apparecchio e
collegarle all’amplificatore. Non utilizzare i
contatti delle casse dell’apparecchio.
– Solo per KD-LX333R: Il volume d’uscita linea
dell’apparecchio viene mantenuto elevato per
conservare i suoni hi-fi da essa riprodotti.
Se all’apparecchio viene collegato un
amplificatore esterno,
disattivare il controllo del
guadagno sull’amplificatore esterno per ottenere
le migliori prestazioni dell’apparecchio.
C

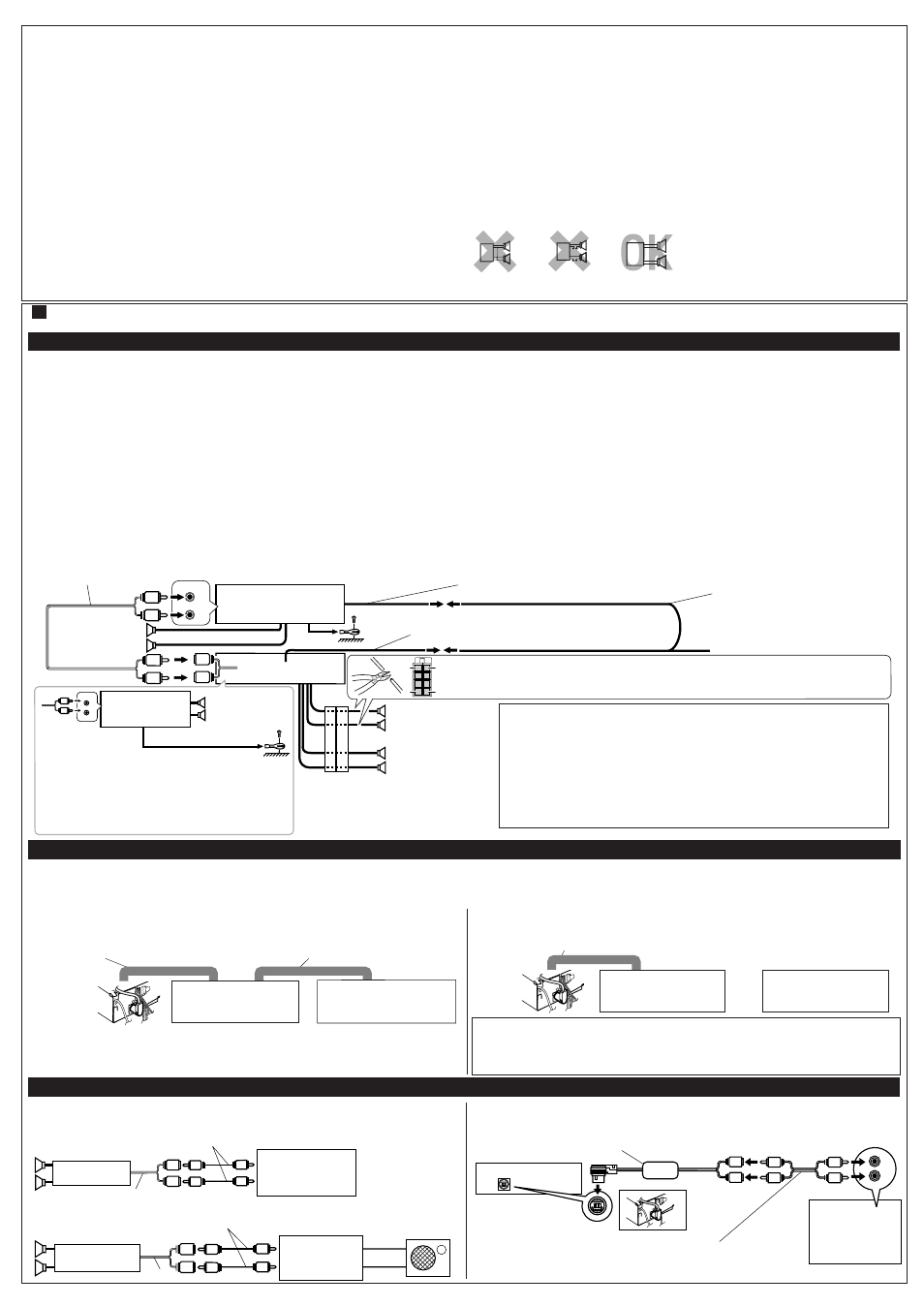

Conexiones para añadir otros equipos / Collegamento di altre apparecchiature / Anslutningar med tillsats av annan utrustning /
Подключение других устройств
Amplificador / Amplificatore / Förstärkaren /
Усилитель
Podrá conectar un cambiador de CD de JVC y/o un
sintonizador de DAB (Radiodifusión de audio digital) de JVC.
• Para sus conexiones, refiérase a las instrucciones
suministradas con los mismos.
È possibile collegare un CD changer della JVC e/o un
tuner DAB (Digital Audio Broadcasting), sempre della
JVC.
• Per il collegamento, vedere i libretti d’istruzione in
dotazione a tali apparecchio.
• Podrá conectar ambos componentes en serie, como se indica en las ilustraciones de arriba.
•
È possibile collegare entrambi i componenti in serie come illustrato sopra.
•
Du kan ansluta båda komponenterna i serie, se illustrationen ovan.
•
Вы можете подключить оба компонента последовательно, как проиллюстрировано выше.
PRECAUCION / ATTENZIONE / VARNING /
ПРЕДОСТЕРЕЖЕНИЕ
:
• Antes de conectar el cambiador de CD y/o un sintonizador de DAB, asegúrese de que la unidad esté apagada.
•
Prima di collegare il CD changer e/o un tuner DAB, verificare che l’apparecchio sia spento.
•
Kontrollera att enheten är avstängd innan CD-växlaren och/eller en DAB radio ansluts.
•
Перед подключением проигрывателя-автомата компакт-дисков и/или тюнера DAB убедитесь, что
данное устройство выключено.
R
L
SUBWOOFER OUT
Cable de señal (no suministrado con esta unidad)
Cavo dei segnali (non fornito con l’apparecchio)
Signalledning (levereras inte med denna enhet)
Кабель сигнала (не входит в комплект)
R
L
LINE IN
Cable de señal (no suministrado con esta unidad)
Cavo dei segnali (non fornito con l’apparecchio)
Signalledning (levereras inte med denna enhet)
Кабель сигнала (не входит в комплект)
Amplificador
Amplificatore
Förstärkaren
Усилитель
Equipo fuente
Apparecchio sorgente
Ljudutrustning
Аппаратура источника
звука
Subwoofer
Subwoofer
Bashögtalare
Динамик низких
частот
L
R
L
R
L
R
L
R
Cable de señal (no suministrado con esta unidad)
Cavo dei segnali (non fornito con l’apparecchio)
Signalledning (levereras inte med denna enhet)
Кабель сигнала (не входит в комплект)
Jack para el cambiador de CD
Presa per CD changer
CD-växlarjack
Гнездо проигрывателя-
автомата компакт-дисков
Componente exterior
Componente esterno
Extern utrustning
Внешний компонент
Adaptador de entrada de línea KS-U57 (no suministrado con esta unidad)
Adattatore d’ingresso linea KS-U57 (non fornito con l’apparecchio)
Linjeingångsadapter KS-U57 (levereras inte med denna enhet)
Адаптер входной линии KS-U57 (не поставляется с данным устройством)
PARA KD-LX111R / PER KD-LX111R / TILL KD-LX111R /
для
KD-LX111R
PARA KD-LX333R / PER KD-LX333R / TILL KD-LX333R /
для
KD-LX333R
Componente exterior / Componente esterno / Extern utrustning /
Внешний компонент
Cable de conexión suministrado con su sintonizador de DAB o cambiador de CD
Collegamento del cavo fornito con il tuner DAB o il CD changer
Anslutningssladd medföljer DAB radion eller CD-växlaren
Соединительный кабель, поставляемый с Вашим тюнером DAB или
проигрывателем-автоматом компакт-дисков
KD-LX333R
KD-LX111R
Cable de conexión suministrado con su cambiador de CD
Collegamento del cavo fornito con il CD changer
Anslutningssladd medföljer CD-växlaren
Соединительный кабель, поставляемый с Вашим
устройством смены компакт-дисков
Cable de conexión suministrado con su
sintonizador de DAB
Collegamento del cavo fornito con il tuner DAB
Anslutningssladd medföljer DAB radion
Соединительный кабель, поставляемый с
Вашим тюнером DAB
B3 A3
A1
A2
A4
B4
B1
B2
*
*
*
*
INPUT
R
L
LINE OUT (FRONT)
LINE OUT (REAR)
L
R
L
R
L
R
INPUT
R
L
L
R
Cambiador de CD y sintonizador de DAB / CD changer e tuner DAB / CD-växlare och DAB radio /
Проигрыватель-автомат компакт-дисков и тюнер DAB
Amplificador de JVC
Amplificatore JVC
JVC Förstärkaren
JVC Усилитель
Amplificador de JVC
Amplificatore JVC
JVC Förstärkaren
JVC Усилитель
Sólo para KD-LX333R: Podrá conectar otro
amplificador de potencia para los altavoces delanteros.
Solo per KD-LX333R: È possibile collegare un altro
amplificatore di potenza per le casse frontali.
Endast till KD-LX333R: Du kan ansluta en annan
effektföstärkare för de främre högtalarna.
Только для KD-LX333R: Вы можете подключить еще
один усилитель мощности для передних динамиков.
Cable de señal (no suministrado con esta unidad)
Cavo dei segnali (non fornito con l’apparecchio)
Signalledning (levereras inte med denna enhet)
Кабель сигнала (не входит в комплект)
Cable remoto (Azul con rayas blancas)
Filo remoto (Blu a strisce bianche)
Fjärrledare (Blå med vit rand)
Провод внешнего устройства (Синий с белой полосой)
Cable remoto
Filo remoto
Fjärrledare
Провод внешнего устройства
Altavoces posteriores
Casse posteriori
Bakre högtalare
Задние
громкоговорители
Altavoces delanteros
Casse frontali
Främre högtalare
Передние
громкоговорители
A la antena motriz, si la hubiere
All’antenna, se presente
Till elektrisk antenn, om sådan finns
К питанию антенны, если есть
Conector en Y (no suministrado con esta unidad)
Connettore ad Y (non fornito con l’apparecchio)
Y-kontakt (levereras inte med denna enhet)
Разъем Y (не входит в комплект)
* Corte los conductores de los altavoces posteriores del conector ISO del autómovil y conéctelos al amplificador.
*
Tagliare i conduttori della cassa posteriore del connettore ISO presente sulla vettura e collegarli all’amplificatore.
*
Klipp loss högtalarsladdarna från bilens ISO-kontakt och anslut dem till förstärkaren.
* Отрежьте провода задних громкоговорителей разъема ISO и подсоедините их к усилителю.
Sintonizador de DAB de JVC
Tuner DAB della JVC
JVC DAB radio
Тюнер DAB JVC
o
o
eller
или
KD-LX333R
KD-LX333R
KD-LX111R
KD-LX333R
KD-LX111R
Altavoces delanteros
Casse frontali
Främre högtalare
Передние
громкоговорители
Altavoces posteriores
Casse posteriori
Bakre högtalare
Задние
громкоговорители
Fije firmemente el cable de tierra a la carrocería metálica o al chasis—a un lugar no cubierto
con pintura (si está cubierto con pintura, quítela antes de fijar el cable). De lo contrario, se
podrían producir daños en la unidad.
Fissare saldamente il filo di terra alla carrozzeria o al telaio dell’auto – in un punto non
verniciato (dovendo fissare il filo ad un punto verniciato, occorre provvedere alla preventiva
sverniciatura, altrimenti l’unità potrebbe danneggiarsi).
Fäst jordledaren omsorgsfullt vid metallhöljet eller bilens chassi. Välj en omålad fästpunkt
(eller avlägsna färgen innan ledaren fästs). Apparaten kan skadas om detta inte görs.
Плотно прикрепите заземляющий провод к металлическому кузову или шасси
автомобиля—в месте, не покрытом краской (если оно покрыто краской, удалите
краску перед тем, как прикреплять провод). Невыполнение этого требования
может привести к повреждению данного устройства.
*
2
ПРЕДОСТЕРЕЖЕНИЯ по питанию и
подключению громкоговорителей:
• НЕ подключайте провода громкоговорителей к
аккумулятору автомобиля, иначе устройство
будет повреждено.
• Правильно подключите черный провод (земля),
желтый провод (в аккумулятор, постоянный 12 В) и
красный провод (в вспомогательный разъем).
• ПЕРЕД подключением проводов
громкоговорителей к кабелю питания
громкоговорителя проверьте схему соединений
громкоговорителей в Вашем автомобиле.
– Если проводка громкоговорителей в Вашем
автомобиле такая, как показано на приводимых
ниже Fig. 1 и Fig. 2, НЕ подключайте устройство с
помощью первоначальной проводки
громкоговорителей. Если Вы это сделаете,
устройство будет серьезно повреждено.
Переделайте проводку громкоговорителей так,
чтобы Вы могли подключить устройство к
громкоговорителям, как это показано на рис. 3.
– Если проводка громкоговорителей в Вашем
автомобиле такая, как показано на Fig. 3, Вы
можете подключить устройство с помощью
первоначальной проводки громкоговорителей в
Вашем автомобиле.
– Если Вы не уверены в отношении схемы
соединений электропроводки динамиков в
Вашем автомобиле, проконсультируйтесь у
Вашего дилера аппаратуры JVC для
ПРОСЛУШИВАНИЯ РАЗВЛЕКАТЕЛЬНЫХ
ПЕРЕДАЧ В АВТОМОБИЛЕ.
Вы можете подключить усилитель и другое
оборудование для модернизации стереосистемы в
Вашем автомобиле.
• Подсоедините провод внешнего устройства (синий
с белой полосой) к проводу внешнего устройства
другого оборудования так, чтобы им можно было
управлять с этого устройства.
• Только для усилителя:
– Подключите выходные клеммы данного
устройства к входным клеммам усилителя.
– Отсоедините громкоговорители от данного
устройства, подключите их к усилителю.
Оставьте провода громкоговорителей
данного устройства неиспользованными.
– Только для KD-LX333R: Уровень выходного
сигнала линии данного устройства
поддерживается высоким, чтобы обеспечить
высококачественный звук, воспроизводимый
данным устройством.
При подключении внешнего усилителя к
данному устройству убавьте регулировку
усиления на внешнем усилителе, чтобы
обеспечить оптимальные характеристики
работы данного устройства.
Вы можете подключить проигрыватель-автомат
компакт-дисков JVC и/или тюнер DAB (цифровое
радиовещание) JVC.
• Порядок их подключения смотрите в прилагаемых
к ним инструкциях.
Du kan ansluta en JVC CD-växlare och/eller en JVC DAB
radio (digital radiosändning).
• Beträffande deras anslutning hänvisas till medföljande
instruktioner.
Cambiador de CD de JVC
CD changer della JVC
JVC CD-växlare
Устройство смены
компакт-дисков JVC
Sintonizador de DAB de JVC
Tuner DAB della JVC
JVC DAB radio
Тюнер DAB JVC
Cambiador de CD de JVC
CD changer della JVC
JVC CD-växlare
Устройство смены
компакт-дисков JVC
*2
*
2
