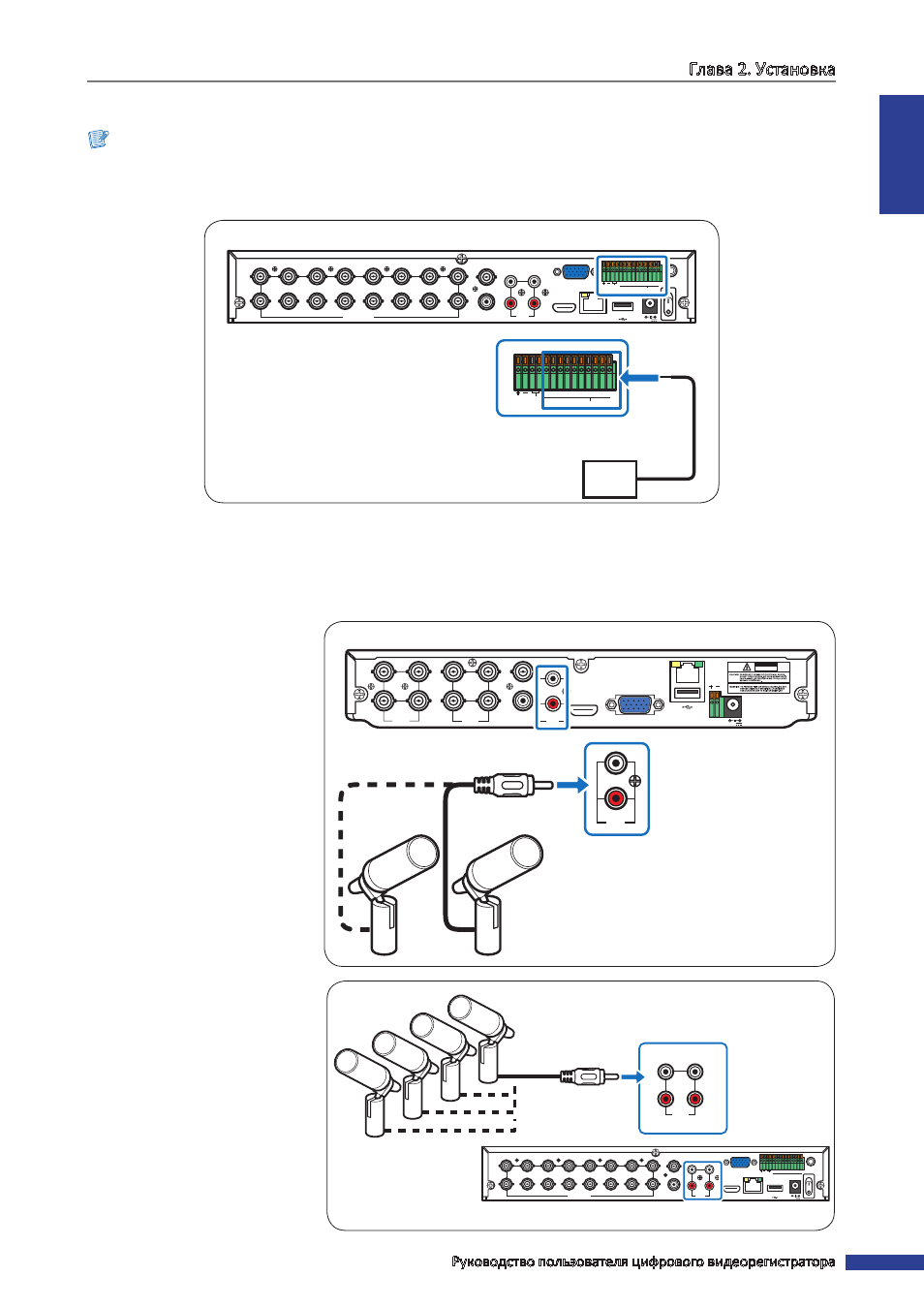

Глава 2. Установка
Руководство пользователя цифрового видеорегистратора
23
VIDEO
INPUT
LAN
RS-485
VGA
12V
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
HDMI
5
6
7
8
1
2
AUDIO
OUTPUT
1
2
3
4
VIDEO
INPUT
AUDIO
INPUT
VIDEO
OUTPUT
1
2
AUDIO
INPUT
2.7.1 Подключение к
RCA-разъему
Подключите микрофон(ы) к
RCA-разъему, как показано на
иллюстрации.
2.6 Подключение датчиков
Примечание:
Этими разъемами оснащен только 16-канальный видеорегистратор.
Можно подключить датчики максимум к 8 каналам. Разъемы промаркированы в соответствии с номерами
каналов.
RS-485 ALARM
SENSOR
G 1 2 3 4 G 5 6 7 8
HDMI
5
6
7
8
1
2
AUDIO
OUTPUT
1
2
3
4
13
14
15
16
9
10
11
12
VIDEO INPUT
3
4
AUDIO
INPUT
VIDEO OUTPUT
LAN
VGA
IR-EXT
12V
RS-485 ALARM
SENSOR
G 1 2 3 4 G 5 6 7 8
Датчик
(вход)
16-канальный цифровой видеорегистратор
2.7 Подключение микрофонов
Данный цифровой видеорегистратор поддерживает 4 каналов аудиовходов. Микрофоны можно подключить
через разъемы RCA.
Микрофон
RCA-
аудиокабель
4-канальный и 8-канальный цифровые видеорегистраторы
RS-485 ALARM
SENSOR
G 1 2 3 4 G 5 6 7 8
HDMI
5
6
7
8
1
2
AUDIO
OUTPUT
1
2
3
4
13
14
15
16
9
10
11
12
VIDEO INPUT
3
4
AUDIO
INPUT
VIDEO OUTPUT
LAN
VGA
IR-EXT
12V
1
2
3
4
AUDIO
INPUT
16-канальный цифровой видеорегистратор
Микрофон
RCA-аудиокабель
