РУССКИЙ
Глава 2. Установка
22
Руководство пользователя цифрового видеорегистратора
VIDEO
INPUT
LAN
RS-485
VGA
12V
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
HDMI
5
6
7
8
1
2
AUDIO
OUTPUT
1
2
3
4
VIDEO
INPUT
AUDIO
INPUT
VIDEO
OUTPUT
RS-485

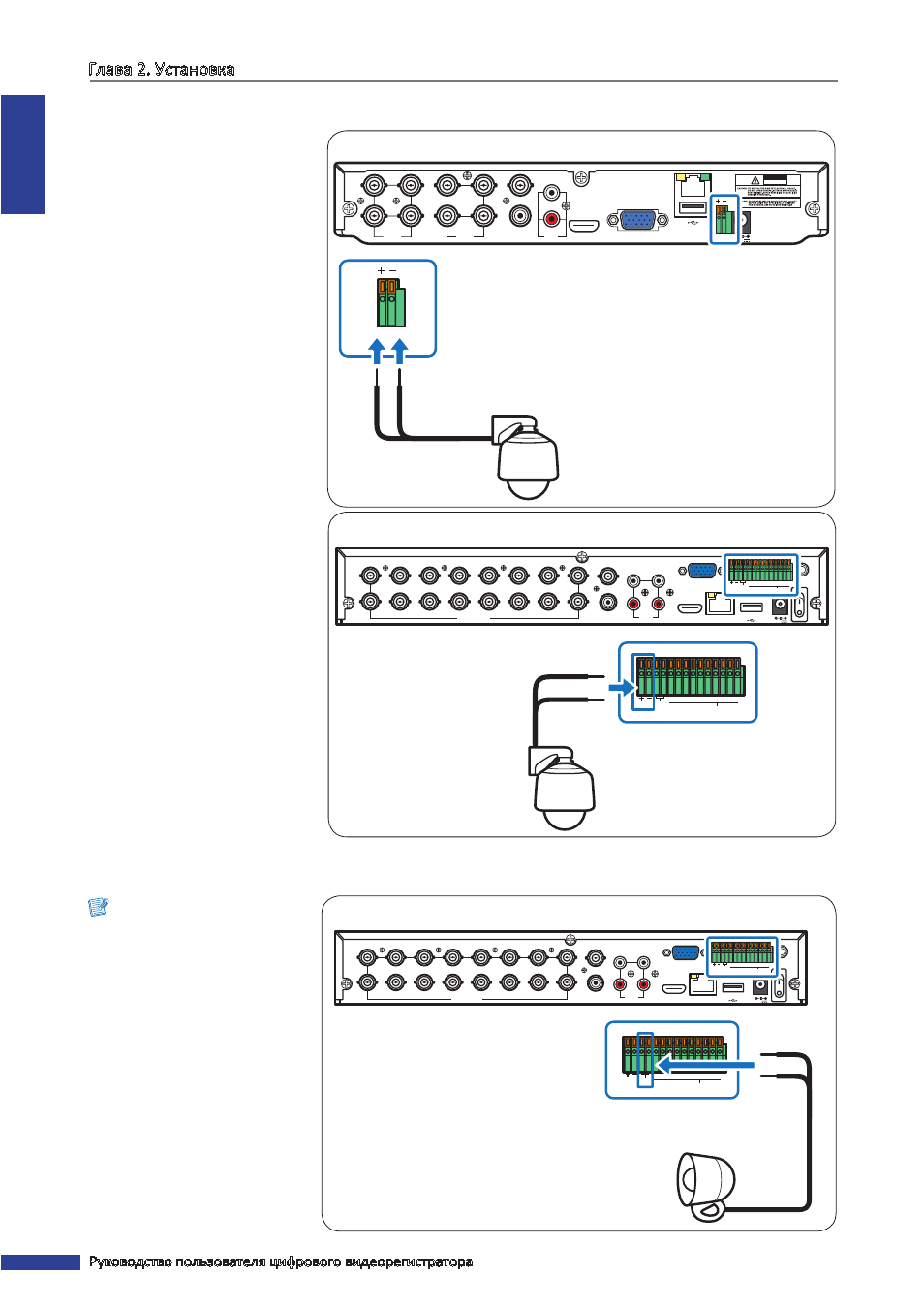

2.4.2 Подключение к разъему RS-485
В случае использования
скоростной купольной PTZ-камеры
подключите кабель камеры к
разъему RS-485 видеовхода
цифрового видеорегистратора.
2.5 Подключение устройства сигнализации
RS-485 ALARM
SENSOR
G 1 2 3 4 G 5 6 7 8
HDMI
5
6
7
8
1
2
AUDIO
OUTPUT
1
2
3
4
13
14
15
16
9
10
11
12
VIDEO INPUT
3
4
AUDIO
INPUT
VIDEO OUTPUT
LAN
VGA
IR-EXT
12V
RS-485 ALARM
SENSOR
G 1 2 3 4 G 5 6 7 8
Выход сигнализации
16-канальный цифровой видеорегистратор
Примечание:
Этими разъемами оснащен
только 16-канальный
видеорегистратор.
Можно подключить одно
устройство сигнализации к
разъему RS-485, как показано на
иллюстрации.
Скоростная купольная
камера
4-канальный и 8-канальный цифровые видеорегистраторы
RS-485 ALARM
SENSOR
G 1 2 3 4 G 5 6 7 8
HDMI
5
6
7
8
1
2
AUDIO
OUTPUT
1
2
3
4
13
14
15
16
9
10
11
12
VIDEO INPUT
3
4
AUDIO
INPUT
VIDEO OUTPUT
LAN
VGA
IR-EXT
12V
RS-485 ALARM
SENSOR
G 1 2 3 4 G 5 6 7 8
16-канальный цифровой видеорегистратор
Скоростная купольная
камера
