РУССКИЙ
Глава 1. Общие сведения об изделии
12
Руководство пользователя цифрового видеорегистратора

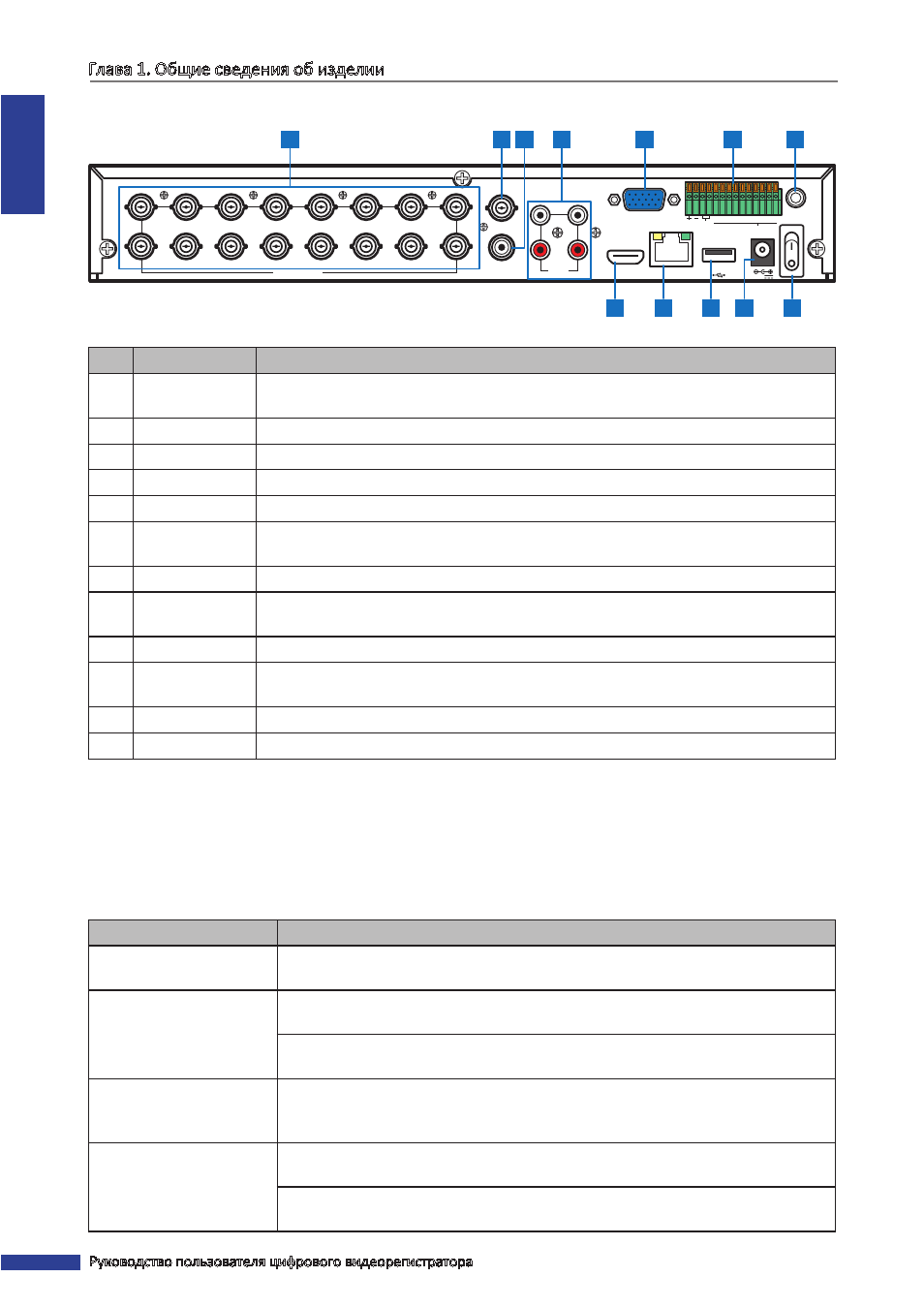

16-канальный цифровой видеорегистратор
RS-485 ALARM
SENSOR
G 1 2 3 4 G 5 6 7 8
HDMI
5
6
7
8
1
2
AUDIO
OUTPUT
1
2
3
4
13
14
15
16
9
10
11
12
VIDEO INPUT
3
4
AUDIO
INPUT
VIDEO OUTPUT
LAN
VGA
IR-EXT
12V
1
2 3
4
5
12
11
10
9
8
6
7
№
Разъем
Описание
1
Видеовходы
эти BNC-разъемы предназначены для подключения до 16 источников входного
видеосигнала.
2
Видеовыход
Этот BNC-разъем предназначен для подключения устройства вывода видеосигнала.
3
Аудиовыходы
Этот RCA-разъем предназначен для подключения устройства вывода аудиосигнала.
4
Аудиовходы
Подключение до 4 источников входного аудиосигнала через разъемы RCA.
5
Выход VGA
Этот разъем предназначен для подключения VGA-монитора.
6
Разъем RS-485
Этот разъем предназначен для подключения скоростной купольной видеокамеры,
датчиков и устройств сигнализации посредством интерфейса RS-485.
7
Порт IR-EXT
Подключение дополнительного ИК-устройства.
8
Выключатель
питания
Этот переключатель служит для включения и выключения видеорегистратора.
9
Гнездо питания Это гнездо служит для подключения блока питания.
10
Порт USB
Этот порт предназначен для подключения USB-мыши, флэш-накопителя или другого
внешнего запоминающего устройства.
11
ЛВС
Этот разъем RJ-45 предназначен для подключения к локальной сети.
12
Выход HDMI
Этот разъем предназначен для подключения к HDMI-входу монитора.
1.4 Мышь
В комплект поставки данного цифрового видеорегистратора входит USB-мышь, которую можно использовать
для управления цифровым видеорегистратором. Достаточно подключить входящую в комплект поставки мышь
к порту USB на задней панели прибора.
Использование мыши
Описание
Щелчок левой кнопкой
В экранном меню щелчок левой кнопкой мыши служит для выбора и изменения
настройки.
Щелчок правой кнопкой
В режиме предварительного просмотра щелчок правой кнопкой мыши служит
для отображения контекстного меню.
В главном меню или подменю щелчок правой кнопкой мыши служит для выхода
из текущего меню.
Двойной щелчок левой
кнопкой
Двойной щелчок изображения в реальном времени любого канала приведет к
отображению во весь экран. Повторный двойной щелчок левой кнопкой мыши
приведет к отображению окон с изображениями со всех камер.
Перетаскивание области
или линии
В режиме обнаружения движения эта функция используется для выбора области
обнаружения движения.
В меню «Настройка цвета» эта функция используется для перемещения
регулятора настройки цвета.
