РУССКИЙ
Глава 2. Установка
Руководство пользователя цифрового видеорегистратора
19

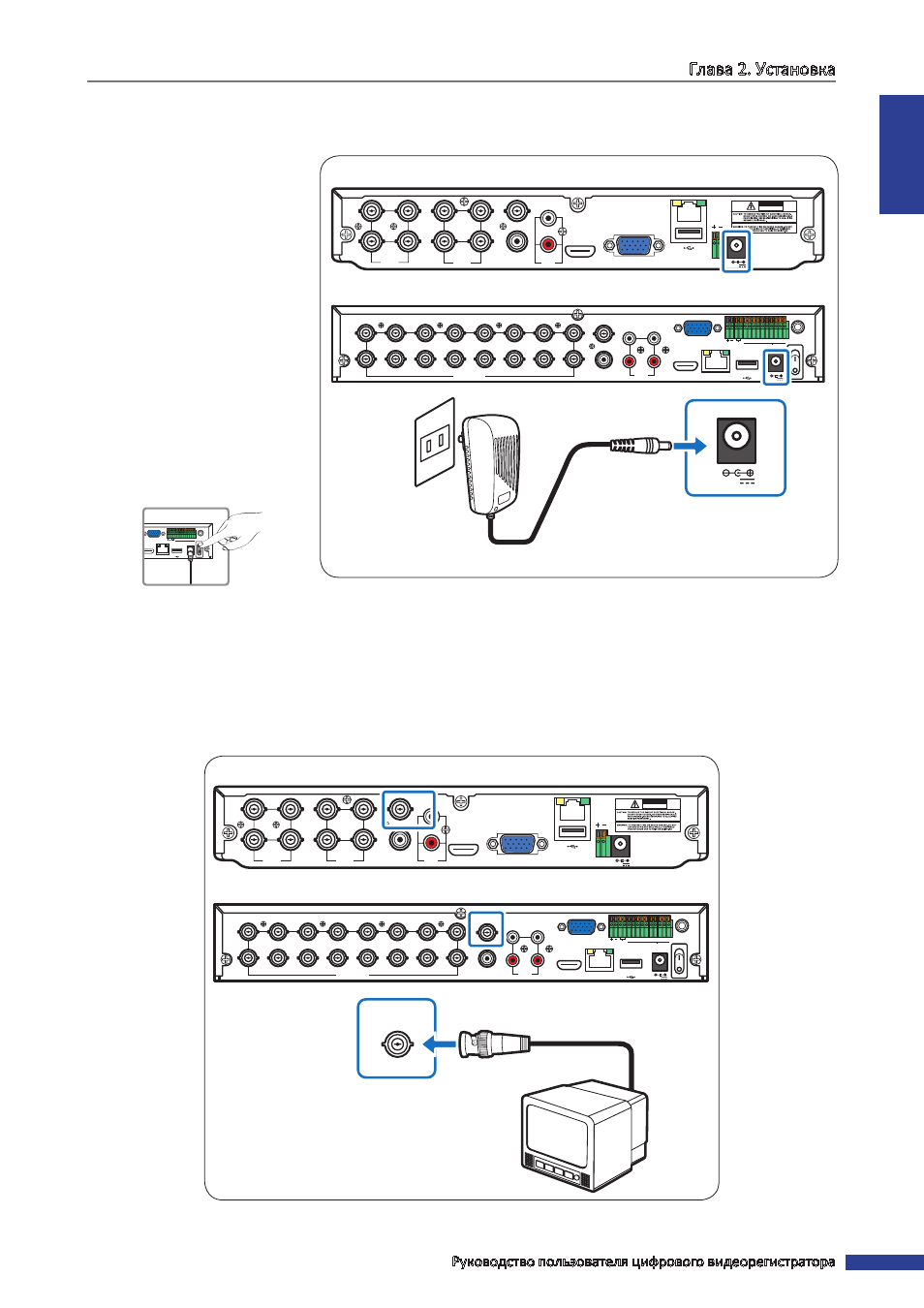

2.2 Подключение питания
Используйте только блок питания, входящий в комплект поставки цифрового видеорегистратора.
1
Подсоедините разъем на
одном конце кабеля блока
питания к гнезду питания на
задней панели цифрового
видеорегистратора.
2
Подсоедините штепсельную
вилку на другом конце
кабеля блока питания к
электрической розетке.
3
4-канальный и 8-канальный
цифровые видеорегистраторы
включаются автоматически.
Для включения питания
16-канального цифрового
видеорегистратора
используйте выключатель
питания.
VIDEO
INPUT
LAN
RS-485
VGA
12V
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
HDMI
5
6
7
8
1
2
AUDIO
OUTPUT
1
2
3
4
VIDEO
INPUT
AUDIO
INPUT
VIDEO
OUTPUT
RS-485 ALARM
SENSOR
G 1 2 3 4 G 5 6 7 8
HDMI
5
6
7
8
1
2
AUDIO
OUTPUT
1
2
3
4
13
14
15
16
9
10
11
12
VIDEO INPUT
3
4
AUDIO
INPUT
VIDEO OUTPUT
LAN
VGA
IR-EXT
12V
12V
Блок питания
Электрическая
розетка
4-канальный и 8-канальный цифровые видеорегистраторы
16-канальный цифровой видеорегистратор
2.3 Подключение к мониторам
Экран предварительного просмотра можно отобразить на мониторах, подключенных посредством кабелей
BNC, VGA или HDMI.
2.3.1 Подключение к BNC-выходу
Подключите монитор к BNC-видеовыходу цифрового видеорегистратора, как показано на иллюстрации.
VIDEO
INPUT
LAN
RS-485
VGA
12V
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
HDMI
5
6
7
8
1
2
AUDIO
OUTPUT
1
2
3
4
VIDEO
INPUT
AUDIO
INPUT
VIDEO
OUTPUT
RS-485 ALARM
SENSOR
G 1 2 3 4 G 5 6 7 8
HDMI
5
6
7
8
1
2
AUDIO
OUTPUT
1
2
3
4
13
14
15
16
9
10
11
12
VIDEO INPUT
3
4
AUDIO
INPUT
VIDEO OUTPUT
LAN
VGA
IR-EXT
12V
VIDEO OUTPUT
Зависит от
дисплея
BNC-кабель
4-канальный и 8-канальный цифровые видеорегистраторы
16-канальный цифровой видеорегистратор
RS-485 ALARM
SENSOR
G 1 2 3 4 G 5 6 7 8
HDMI
LAN
VGA
IR-EXT
12V
