Глава 2. Установка
24
Руководство пользователя цифрового видеорегистратора
РУССКИЙ

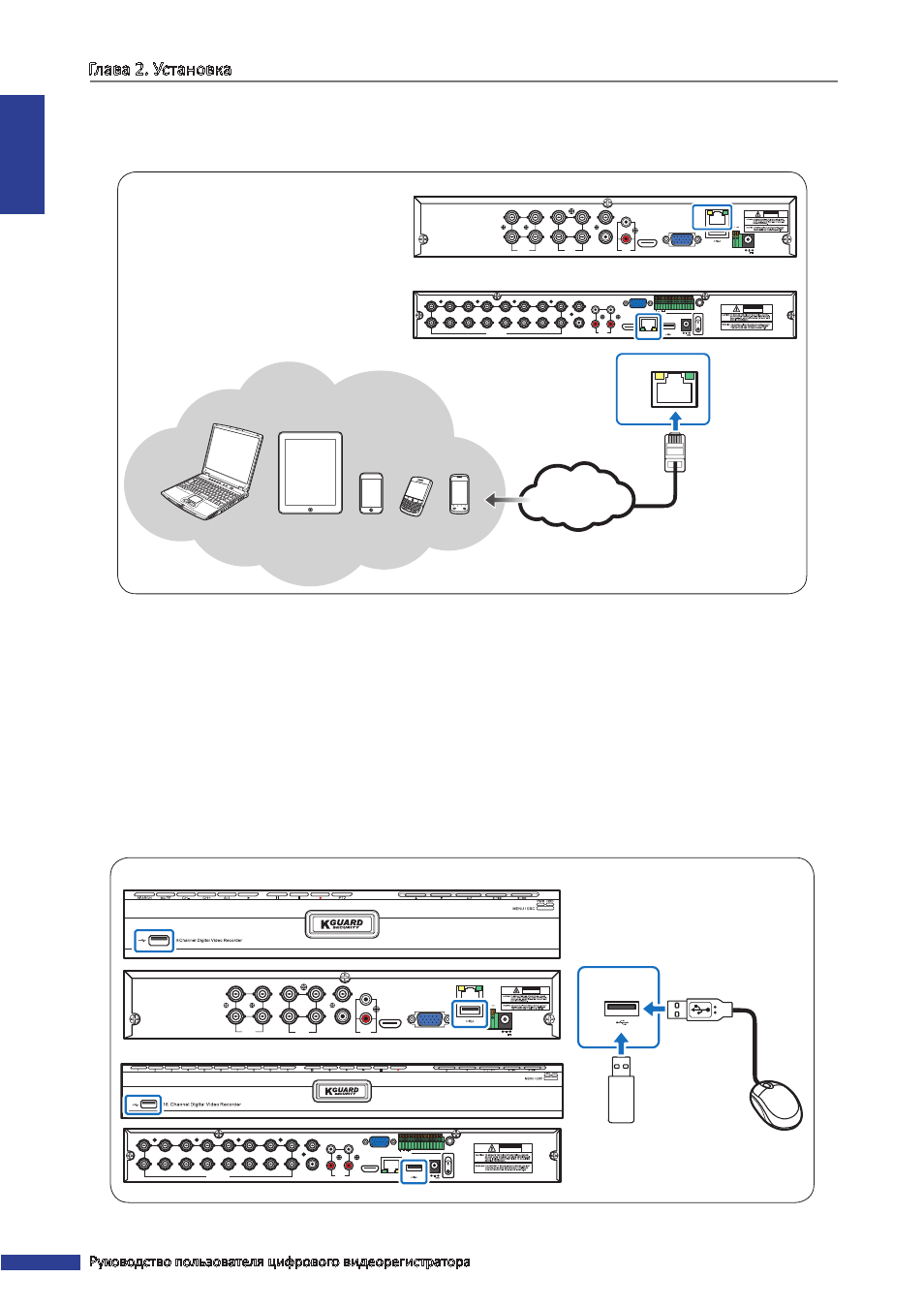

2.8 Подключение к сети
Для осуществления удаленного мониторинга подключите цифровой видеорегистратор к Интернету
посредством проводного сетевого подключения.
VIDEO
INPUT
LAN
RS-485
VGA
12V
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
HDMI
5
6
7
8
1
2
AUDIO
OUTPUT
1
2
3
4
VIDEO
INPUT
AUDIO
INPUT
VIDEO
OUTPUT
RS-485 ALARM
SENSOR
G 1 2 3 4 G 5 6 7 8
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
HDMI
5
6
7
8
1
2
AUDIO
OUTPUT
1
2
3
4
13
14
15
16
9
10
11
12
VIDEO INPUT
3
4
AUDIO
INPUT
VIDEO OUTPUT
LAN
VGA
IR-EXT
12V
LAN
Internet
Кабель RJ-45
Ноутбук, ПК
Планшетный ПК
16-канальный цифровой видеорегистратор
1
Подключите разъем RJ-45 на одном конце кабеля к порту ЛВС на задней панели цифрового
видеорегистратора.
2
Подключите разъем на другом конце кабеля непосредственно к порту ЛВС маршрутизатора или сетевого
коммутатора.
После подключения настройте цифровой видеорегистратор для передачи данных по сети. Подробные
сведения см. в разделе
«4.4 Настройка сети» на стр. 53
.
2.9 Подключение других устройств
К цифровому видеорегистратору можно подключить такие устройства, как мышь и USB-накопитель. Эти
устройства следует подключать к порту USB на передней или задней панели цифрового видеорегистратора.
VIDEO
INPUT
LAN
RS-485
VGA
12V
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
HDMI
5
6
7
8
1
2
AUDIO
OUTPUT
1
2
3
4
VIDEO
INPUT
AUDIO
INPUT
VIDEO
OUTPUT
RS-485 ALARM
SENSOR
G 1 2 3 4 G 5 6 7 8
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
HDMI
5
6
7
8
1
2
AUDIO
OUTPUT
1
2
3
4
13
14
15
16
9
10
11
12
VIDEO INPUT
3
4
AUDIO
INPUT
VIDEO OUTPUT
LAN
VGA
IR-EXT
12V
4-канальный и 8-канальный цифровые видеорегистраторы
16-канальный цифровой видеорегистратор
Мобильные телефоны
4-канальный и 8-канальный цифровые видеорегистраторы
