Глава 2. Установка
Руководство пользователя цифрового видеорегистратора
21
РУССКИЙ
2.4 Подключение камер
Подключите кабели камер к разъемам BNC или RS-485 видеовходов цифрового видеорегистратора.
2.4.1 Подключение к BNC-разъемам

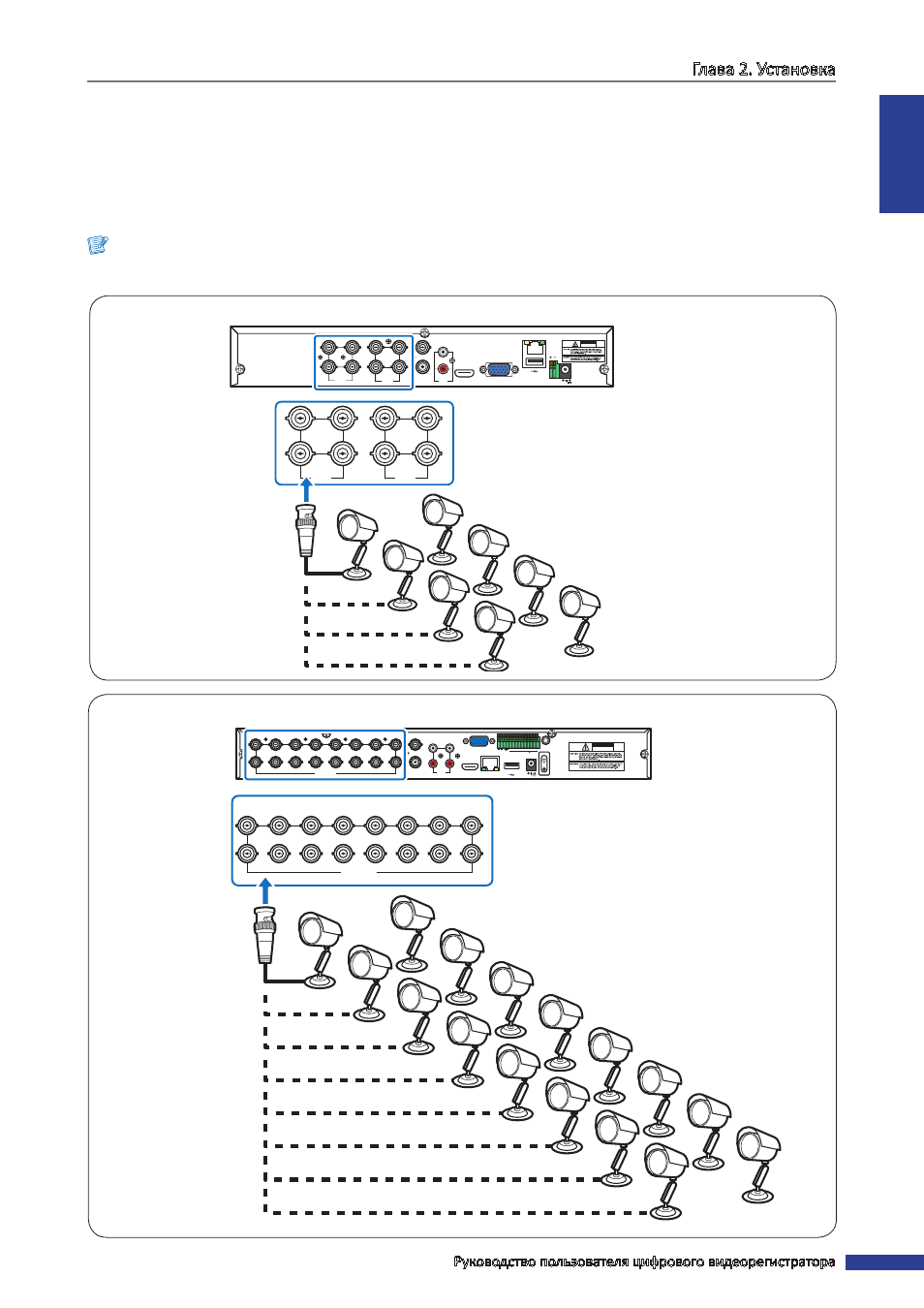

Подключите кабели камер к BNC-разъемам видеовходов цифрового видеорегистратора, как показано на
иллюстрации.
Примечание
На иллюстрации ниже показан 8-канальный видеорегистратор. На 4-канальном цифровом
видеорегистраторе имеется только четыре видеовхода с BNC-разъемами.
RS-485 ALARM SENSOR
G 1 2 3 4 G 5 6 7 8
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
HDMI
5
6
7
8
1
2
AUDIO OUTPUT
1
2
3
4
13
14
15
16
9
10
11
12
VIDEO INPUT
3
4
AUDIO INPUT
VIDEO OUTPUT
LAN
VGA IR-EXT
12V
5
6
7
8
1
2
3
4
13
14
15
16
9
10
11
12
VIDEO INPUT
BNC-кабель
Camera
16-канальный цифровой видеорегистратор
VIDEO INPUT
LAN
RS-485 VGA 12V
CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN
HDMI
5
6
7
8
1
2
AUDIO OUTPUT
1
2
3
4
VIDEO INPUT AUDIO INPUT
VIDEO OUTPUT
VIDEO
INPUT
5
6
7
8
1
2
3
4
VIDEO
INPUT
4-канальный и 8-канальный цифровые видеорегистраторы
BNC-кабель
Camera
