Глава 1. Общие сведения об изделии
Руководство пользователя цифрового видеорегистратора
13
РУССКИЙ

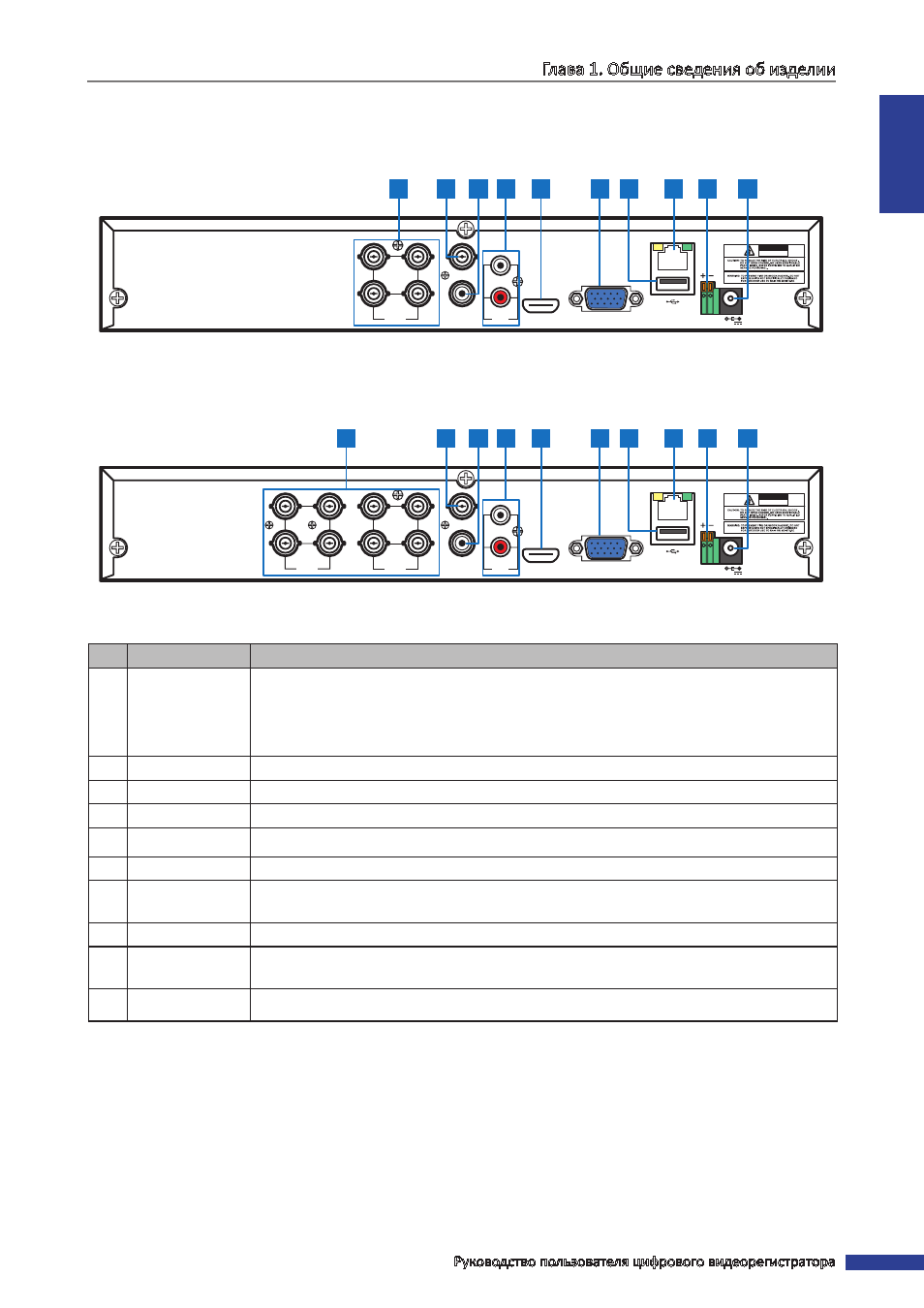

1.3.2 Задняя панель
4-канальный цифровой видеорегистратор
RS-485
VGA
12V
LAN
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
HDMI
1
2
AUDIO
OUTPUT
1
2
3
4
VIDEO
INPUT
AUDIO
INPUT
VIDEO
OUTPUT
1
6
7
9
10
8
5
3
2
4
8-канальный цифровой видеорегистратор
VIDEO
INPUT
LAN
RS-485
VGA
12V
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
HDMI
5
6
7
8
1
2
AUDIO
OUTPUT
1
2
3
4
VIDEO
INPUT
AUDIO
INPUT
VIDEO
OUTPUT
1
6
7
9
10
8
5
3
2
4
№
Разъем
Описание
1
Видеовходы
8-канальный цифровой видеорегистратор: эти BNC-разъемы предназначены для
подключения до 8 источников входного видеосигнала.
4-канальный цифровой видеорегистратор: эти BNC-разъемы предназначены для
подключения до 4 источников входного видеосигнала.
2
Видеовыход
Этот BNC-разъем предназначен для подключения устройства вывода видеосигнала.
3
Аудиовыходы
Этот RCA-разъем предназначен для подключения устройства вывода аудиосигнала.
4
Аудиовходы
Подключение до 2 источников входного аудиосигнала через разъемы RCA.
5
Выход HDMI
Этот разъем предназначен для подключения к HDMI-входу монитора.
6
Выход VGA
Этот разъем предназначен для подключения VGA-монитора.
7
Порт USB
Этот порт предназначен для подключения USB-мыши, флэш-накопителя или другого
внешнего запоминающего устройства.
8
ЛВС
Этот разъем RJ-45 предназначен для подключения к локальной сети.
9
Разъем RS-485
Этот разъем для подключения скоростной купольной видеокамеры посредством
интерфейса RS-485.
10
Гнездо питания Это гнездо служит для подключения блока питания.
