Глава 2. Установка
Руководство пользователя цифрового видеорегистратора
19
РУССКИЙ

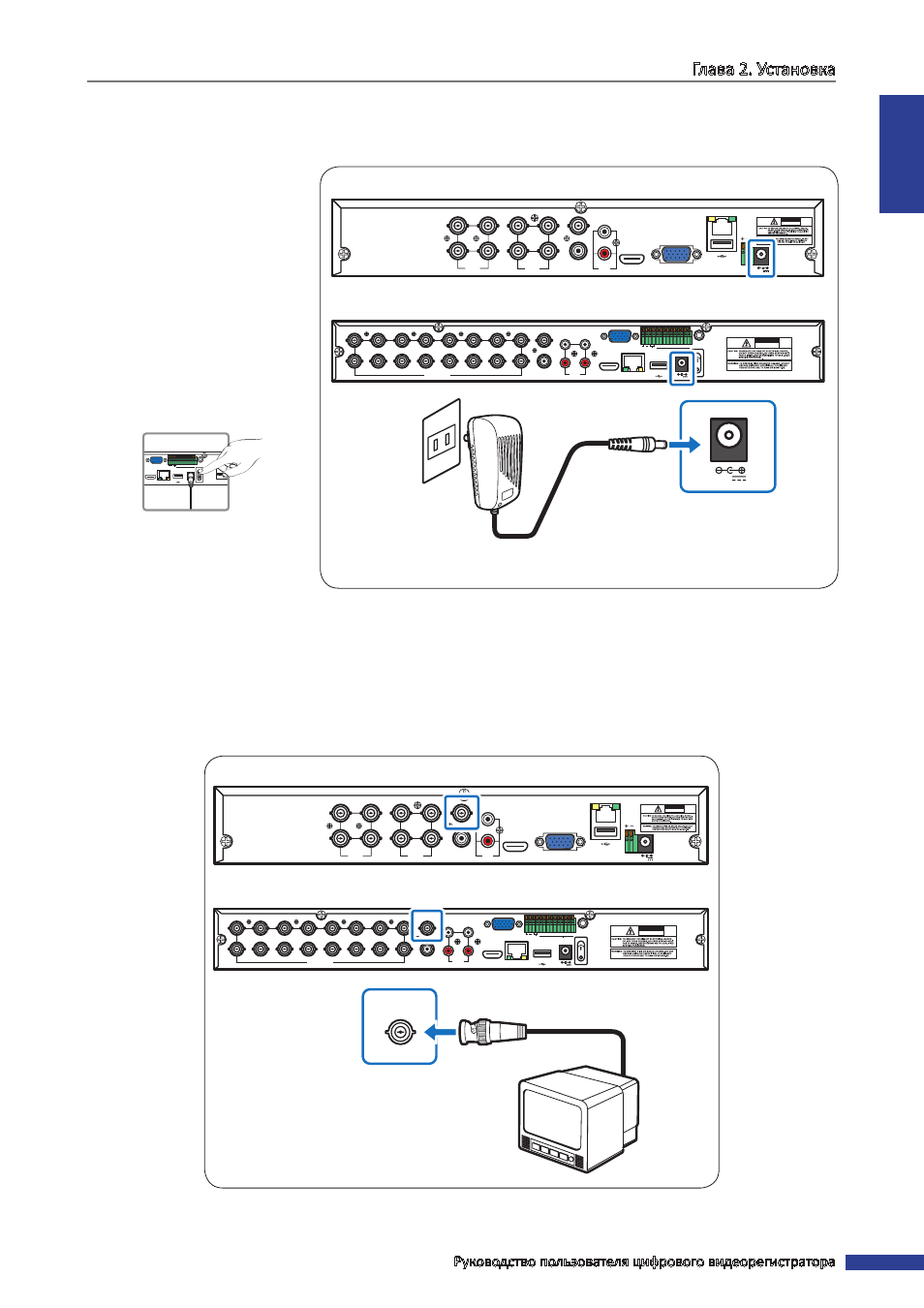

2.2 Подключение питания
Используйте только блок питания, входящий в комплект поставки цифрового видеорегистратора.
1
Подсоедините разъем на одном
конце кабеля блока питания к
гнезду питания на задней панели
цифрового видеорегистратора.
2
Подсоедините штепсельную вилку
на другом конце кабеля блока
питания к электрической розетке.
3
4-канальный и 8-канальный
цифровые видеорегистраторы
включаются автоматически.
Для включения питания
16-канального цифрового
видеорегистратора используйте
выключатель питания.
VIDEO
INPUT
LAN
RS-485
VGA
12V
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
HDMI
5
6
7
8
1
2
AUDIO
OUTPUT
1
2
3
4
VIDEO
INPUT
AUDIO
INPUT
VIDEO
OUTPUT
RS-485 ALARM
SENSOR
G 1 2 3 4 G 5 6 7 8
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
HDMI
5
6
7
8
1
2
AUDIO
OUTPUT
1
2
3
4
13
14
15
16
9
10
11
12
VIDEO INPUT
3
4
AUDIO
INPUT
VIDEO OUTPUT
LAN
VGA
IR-EXT
12V
12V
Блок питания
Электрическая розетка
4-канальный и 8-канальный цифровые видеорегистраторы
16-канальный цифровой видеорегистратор
2.3 Подключение к мониторам
Экран предварительного просмотра можно отобразить на мониторах, подключенных посредством кабелей
BNC, VGA или HDMI.
2.3.1 Подключение к BNC-выходу
Подключите монитор к BNC-видеовыходу цифрового видеорегистратора, как показано на иллюстрации.
