9

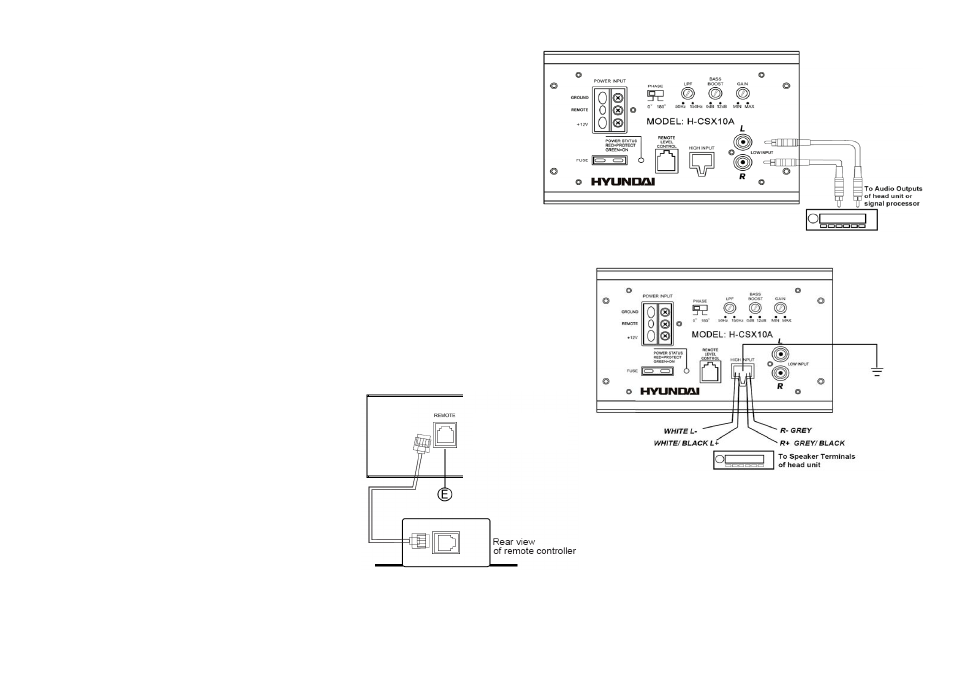

Рис. 4
Рис 3.
Подключение с использованием линейного выхода магнитолы (Line out)
Подключение с использованием линейного входа – это вывод звука напрямую
с магнитолы на сабвуфер, при этом обеспечивается наилучшее качество звука с
минимальными искажениями. Для подключения разъема LINE OUT Вашей
автомагнитолы к RCA-входу сабвуфера используйте защищенный стерео аудио
кабель с разъемами RCA на концах. Схема приведена на рис 3.
Подключение по схеме высокоуровневого сигнала
Схема подключения приведена на рис. 4.
Используйте высокоуровневый вход в том случае, когда ваша магнитола не имеет
линейного выхода (Line out). В этом случае сигнал берется непосредственно с выводов
динамиков.
Примечание: Сабвуфер оснащен высокоуровневым и низкоуровневым входами. Не
используйте одновременно оба входа.
Подключение пульта управления
Схема подключения изображена на рис. 5.
Рис. 5
