10
Работа с устройством

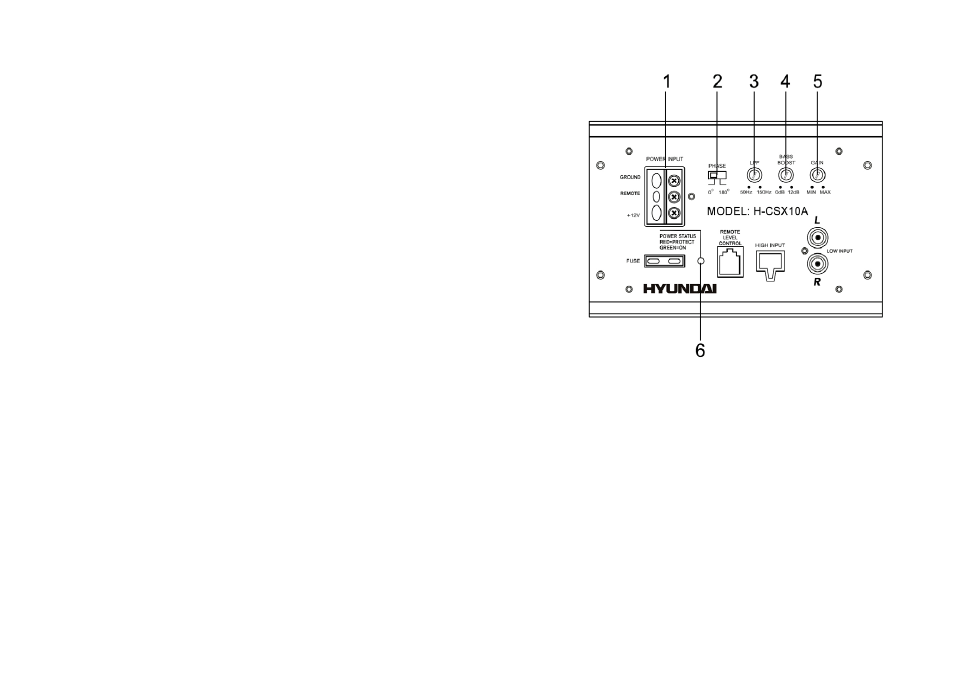

1. Разъемы питания: «земля», управление, +12В
2. Переключатель фазы сигнала
При помощи этого переключателя слушатель на слух может подстроить фазу
низких частот сабвуфера и сигнала из динамиков. Это необходимо чаще всего
тогда, когда сабвуфер установлен достаточно далеко от слушателя и других
динамиков. Доступны значения от 0 до 180 гр.
3. Фильтр LPF
Фильтр низких частот (LPF) позволяет установить требуемую частоту среза
подаваемого сигнала на динамическую головку. Доступны значения от 50 до 150
Гц.
4. Регулятор усиления низких частот
Этим регулятором есть возможность искусственно повысить отдачу низких частот,
в пределах 0 – 12 дБ, на фиксированной частоте, установленной изготовителем.
5. Регулятор общего усиления.
Потенциометр LEVEL предназначен для установки требуемой чувствительности
входного сигнала. Изначально потенциометр на корпусе сабвуфера рекомендуется
установить в положение, приблизительно 75 % от максимального уровня и
убедиться в отсутствии искажений.
Кроме этого, оперативно подстроить уровень входного сигнала можно с выносного пульта ДУ. Т.к. уровень записи низких частот
различный у разных источников звука, скажем, диска или приемника, то возможность настроить требуемое звучание с водительского
места будет очень полезной.
6. Индикатор работы усилителя
Зеленое свечение означает нормальный режим работы. Если загорается красный светодиод, то это означает, что сработала система
электронной защиты. Следует принять меры к устранению замыкания или перегрузки.
