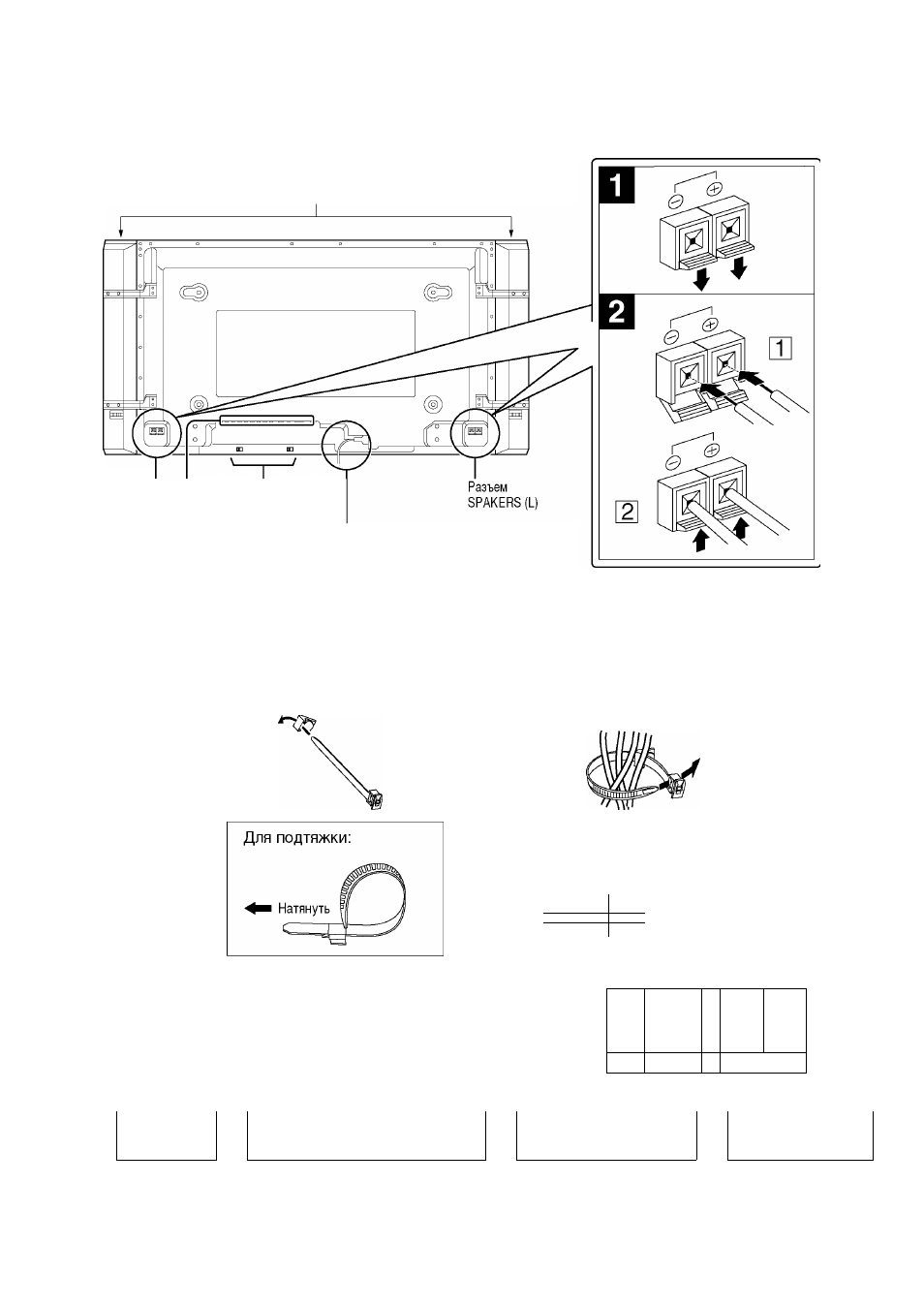

СОЕДИНЕНИЯ
При подключении громкоговорителей необходимо применять одни из опционных принадлежностей.
Подробнее об установке громкоговорителей смотрите отдельное руководство к ним.
Громкоговорители (опционныепринадлежности)
Разъем
SPEAKERS (R)
Подсоединение сетевого шнура (см. стр. 18)
- Хомутики крепления кабеля
Все кабели следует зафиксировать с помощью хомутиков
Пропустить
поставляемый
с
аппаратом
стопорящий
хомутик
через скобку, как показано ниже.
Для
крепления
кабелей,
присоединенных
к
разъемам,
обмотать
хомутик
вокруг
кабелей,
затем
пропустить
заостренный конец хмутика через фиксирующий узел, как
показано ниже.
Обеспечивая достаточное провисание кабелей, чтобы
довести до минимума напряжения в них (в частности в
силовом кабеле), нужно скреплять все кабели надежно с
помощью поставляемого стопорящего хомутика.
2
Для растяжки:
Нажать на
защелку
t 4| Ч
Натянуть I
1—AUDI^
VIDEO S VIDEO
AV IN
VD
HD
P
r
/C
r
/R
P
b
/C
b
/B
Y/G
COMPONENT/RGB IN
AU DЮ
^ foV V.] ^
P C IN
se
R
ial
Разъемы AV IN
Разъемы COMPONENT/RGB IN и Audio IN
От мониторного разъема EXIT
От разъема SERIAL на
(См. стр. 10, 11)
(См. стр. 11, 12)
на компьютере (См. стр.13)
компьютере (См. стр.15)
9
