СОЕДИНЕНИЯ

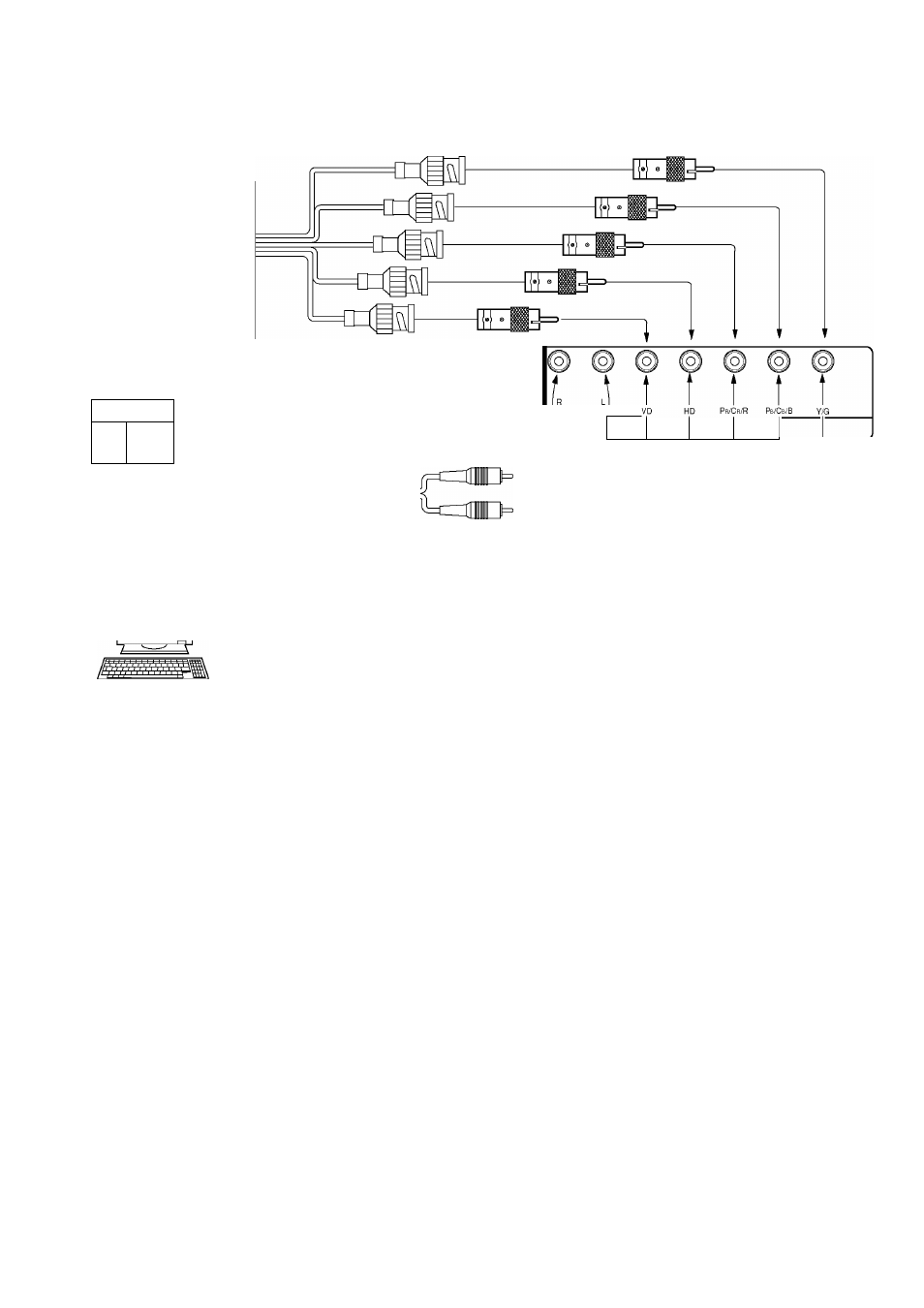

Подключение сигнала RGB (R, G, B, HD, VD)
Сигнал RGB к гнездам R, G, B, HD, VD
Штепсельный
адаптер BNC-RCA
Пример ввода источника сигнала
HDTV-совместимый
видеомигнитофон
□ □ □ □ □ □ □ □ □ П П П I — I
□ □ □ □ □ □ □ □ □
оооооо
□ □ □
□ □ □
Видеокамера RGB
|^|
Компьютер
Кабели
RGB 5 X BNC
AUDIO
Аудиокабели 2 x RCA
1—
audio
-I
C OMPO NENT/I !GB IN
Аудиосигнал к
гнездам L/R
VD
tiUCk-
HD
c^IEN-
дТ1МГ>-
^ЛГ>-
Примечания:
(1) “Component/RGB-in” в меню “Setup” можно переключить на “RGB”. (См. стр. 32)
(2) Показанная выше внешняя аппаратура с кабелями и штепсельными адаптерами не входит в комплект поставки плазменного диселея.
12
