СОЕДИНЕНИЯ

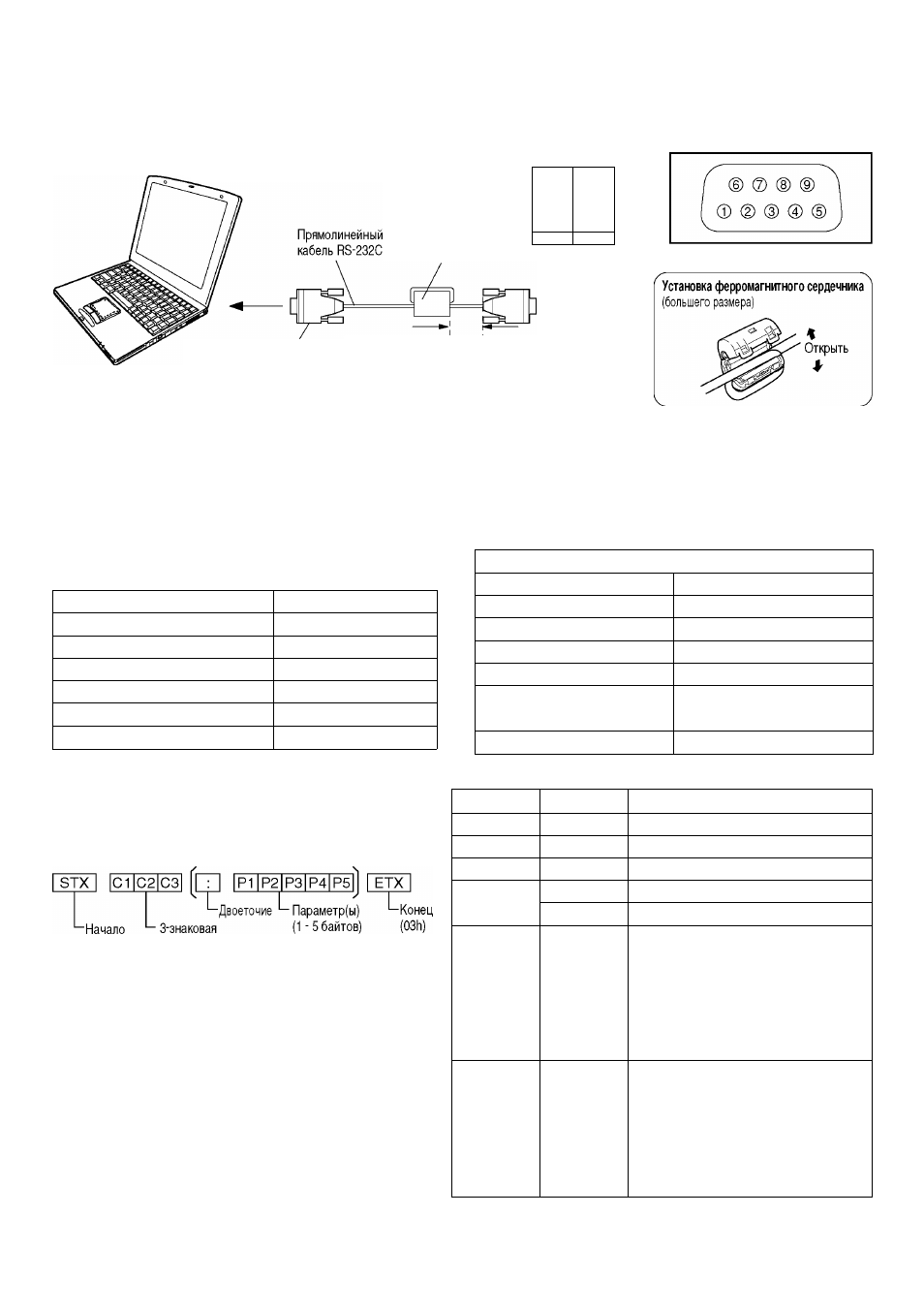

Как подключить разъем SERIAL
Разъем SERIAL применяется при управлении широкоформатным плазменным дисплеем с компьютера.
Компьютер
Ферромагнитный
сердечник
(большего размера)
(поставляется)
SEF UAL
Расположение штырьков для RS-232C
D-sub, 9 штырьков
Менее
3” 15/16
(10 см)
Примечания:
(1) Надо применить кабель RS-232C для подсоединения компьютера к широкоформатному плазменному дисплею.
(2) На рисунке условно приведен компьютер только в качестве примера.
(3) Дополнительные кабели и оборудование, приведенные на рисунке, не поставляются в комплекте аппарата.
Разъем SERIAL соответствует технической характеристике интерфейса RS-232C, поэтому широкоформатный плазменный дисплей может
управляться с компьютера, подсоединенного к этому разъему.
Компьютер требует программного обеспечения, позволяющего подать и получить управляющие данные, которое должно отвечать
нижеприведенным техническим условиям. Следует применить прикладную программу для компьютера, в том числе язык программирования.
Подробности смотрите в документации к прикладной программе.
Параметры связи
Уровень сигнала
П8-232С-совместимый
Метод синхронизации
Асинхронный
Скорость передачи информации
9600 бит/с
Контроль по четности
Нет
Длина знака
8 битов
Стоповый бит
1 бит
Управление потоками данных
—
Преобразовательный кабель RS-232C
9-штырьковое гнездо D-sub
Подробное описание
R X D
T X D
GND
©•®
Не используется
®
®
^ Замкнуто накоротко
©•®
NC
Основной формат для управляющих данных
Передача управляющих данных от компьютера начинается с
сигнала STX, а потом следуют команда, параметры, наконец и
сигнал
ЕТХ в этой последовательности. Если отсутствуют
параметры, то сигнал параметра не нужно передать.
Команда
(02h)
команда (3 байта)
Примечание:
(1)
При передаче двух или более команд необходимо ждать
ответа на первую команду, поступающего от аппарата, перед
подачей следующей команды.
(2) В случае, если неправильная команда передается ошибочно,
то аппарат будет передавать команду “ER401” обратно в
компьютер.
Команда
Параметр
Описание управления
PON
Нет
ON (ВКЛ) питания
POF
Нет
OFF(BNKR) питания
AVL
**
Уровень громкости 00-63
AMT
0
OFF (ВЫКЛ) режима приглушения звука
1
ON (ВКЛ) режима приглушения звука
IIS
Нет
Выбор Input (Входной сигнала) (переключение)
(При примененииVID
Режим AV (Аудио/видео)
клеммной
YP1
Режим Component (Компонент)/RGB
колодки RCA)
(обрабатывается аппаратом как сигнал
Y/PB/PR или набор сигналов RGB)
RG1
Режим РС (Компьютер)
DAM
Нет
Выбор режима экрана (переключение)
NORM
4:3
ZOOM
Zoom
FULL
16:9
JUST
Just
SELF
Auto
При выключении питания данный дисплей отвечает только на команду PON.
