СОЕДИНЕНИЯ

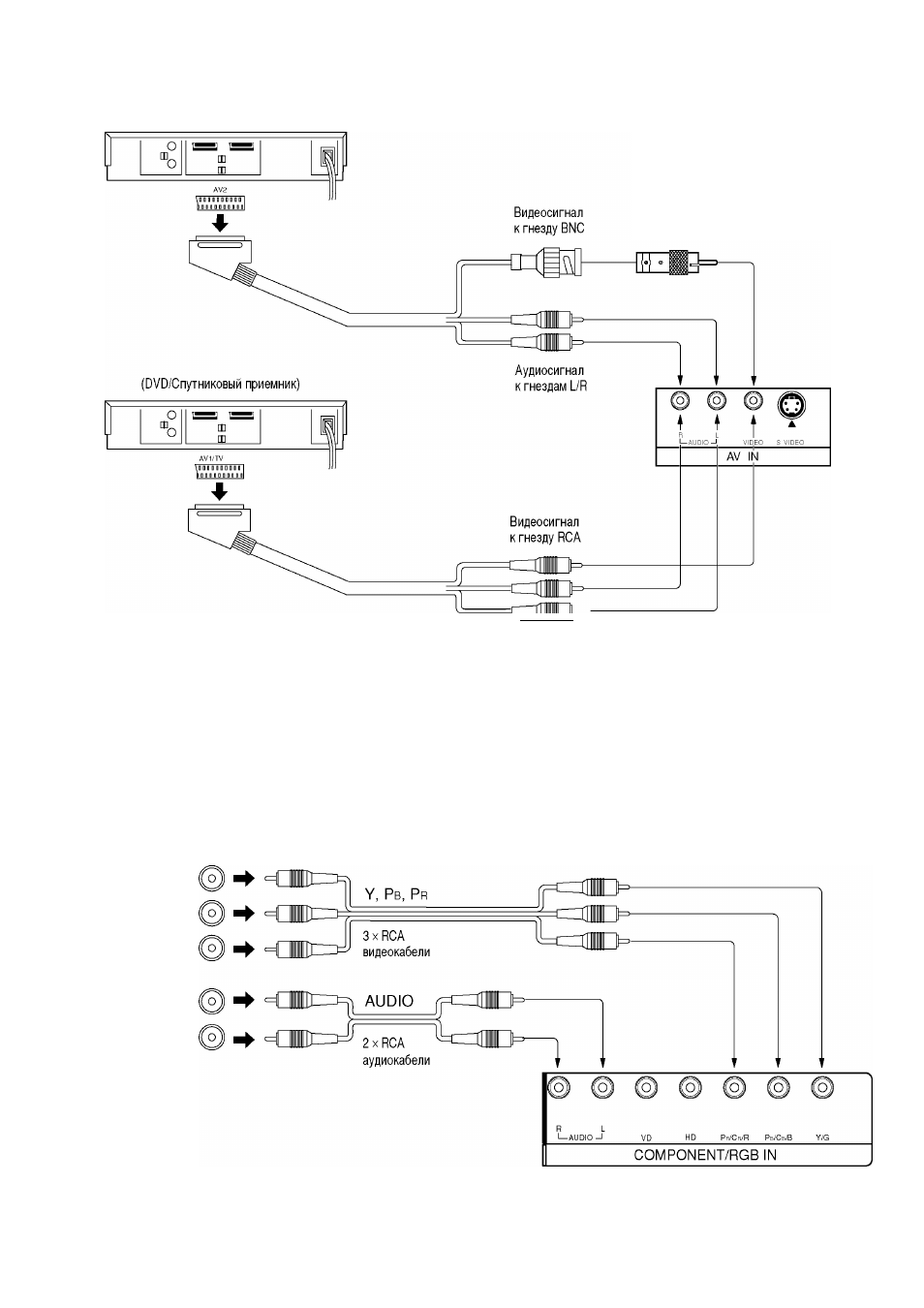

(Пример) При подключении кабелей с 21-штырьковым соединителем
(Видеомагнитофон)
Штепсельный
адаптер BNC-RCA
grillili 11=^
Аудиосигнал
к гнездам L/R
Примечание:
(1) Показанная выше внешняя аппаратура с кабелями и штепсельными адаперами не входит в комплект поставки плазменного дисплея.
(2) 21-штырьковые соединители и 21-штырьковые штепсельные адаптеры — штепсельные соединения, распространенные в европейских
странах.
Подключение вводных сигналов Component/RGB
Подключение компонентных сигналов (Y, Рв, Рв)
О О
О О
О О
О О
О О
(DVD-плеер)
PB
PR
Примечания:
(1) “Component/RGB-in” в меню “Setup” можно переключить на “Component”. (См. стр. 32)
(2) Показанная выше внешняя аппаратура с кабелями не входит в комплект поставки плазменного диселея.
11
