Апс-4 – Инструкция по эксплуатации Alligator S-325
Страница 27
РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ СИСТЕМЫ ALLIGATOR S-325 НА АВТОМОБИЛИ ВАЗ

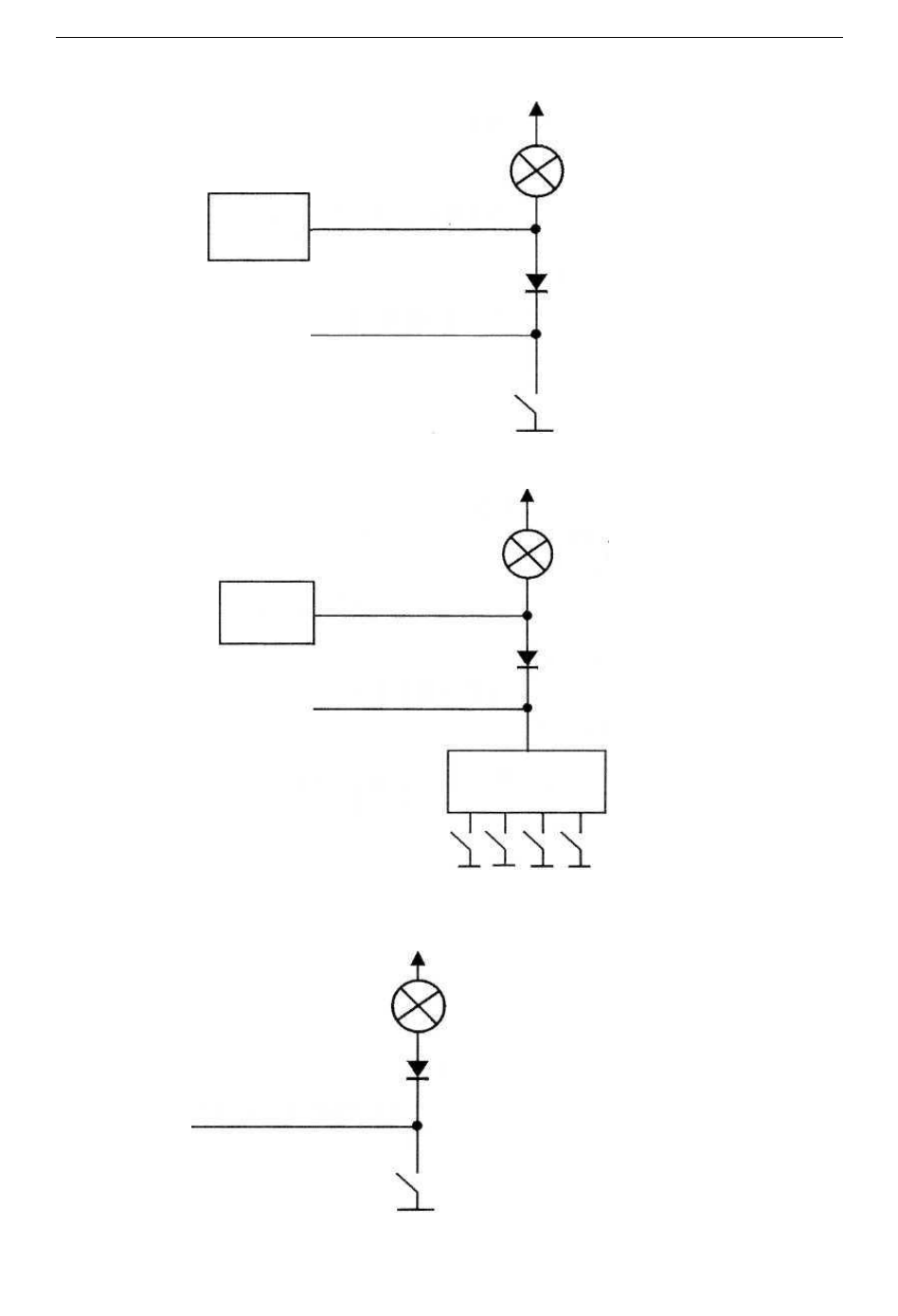

1. Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы ("отрицательный триггер двери") к
проводке автомобилей ВАЗ семейства 2109, 2123, оснащенных иммобилайзерами АПС-4 или АПС-6:
диоd Imах=1А
выключатель
освещения
плафона
2. Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы ("отрицательный триггер двери") к
проводке автомобилей ВАЗ семейств 2110 и 2115, оснащенных иммобилайзерами АПС-4:
диод Imах=1А
Белый-Черный
3. Рекомендуемая схема подключения ТЕМНО-ЗЕЛЕНОГО провода системы ("отрицательный триггер капо-
та/багажника") к подкапотной лампе автомобилей ВАЗ семейств 2109, 2115, 2123 или лампе освещения ба-
гажника автомобилей ВАЗ семейства 2115:
подкапотная лампа
диод Imax=1A
выключатель подкапотной
лампы (выключатель лампы
освещения багажника)
ALLIGATOR "BILARM" S-325 "Инструкция по установке"
27
© 2004 Saturn High-Tech, Inc. USA
Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.
www.AutoSet.ru
плафон
освещения
салона
АПС-4
плафон
освещения
салона
КОРИЧНЕВЫЙ
Зеленый-Черный
+ 12В
+ 12В
Зеленый-Черный
АПС-4
КОРИЧНЕВЫЙ
выключатели
освещения
плафона
БСК
ТЕМНО-ЗЕЛЕНЫЙ
