Инструкция по эксплуатации Alligator S-325
Страница 10
• Выньте ключ из замка зажигания (двигатель будет продолжать работать), выйдите из автомобиля, убе-
дитесь, что все двери, капот и багажник закрыты и поставьте систему в режим охраны автомобиля с ра-
ботающим двигателем,
• После снятия системы с охраны вставьте ключ в замок зажигания и включите зажигание. После этого
отключите канал 3 системы, нажав кнопки и передатчика одновременно. Двигатель будет про-
должать работать.
Для реализации данной функции:
a) Запрограммируйте выход канала 3 системы (ЗЕЛЕНЫЙ/ЧЕРНЫЙ провод) как
"постоянный";

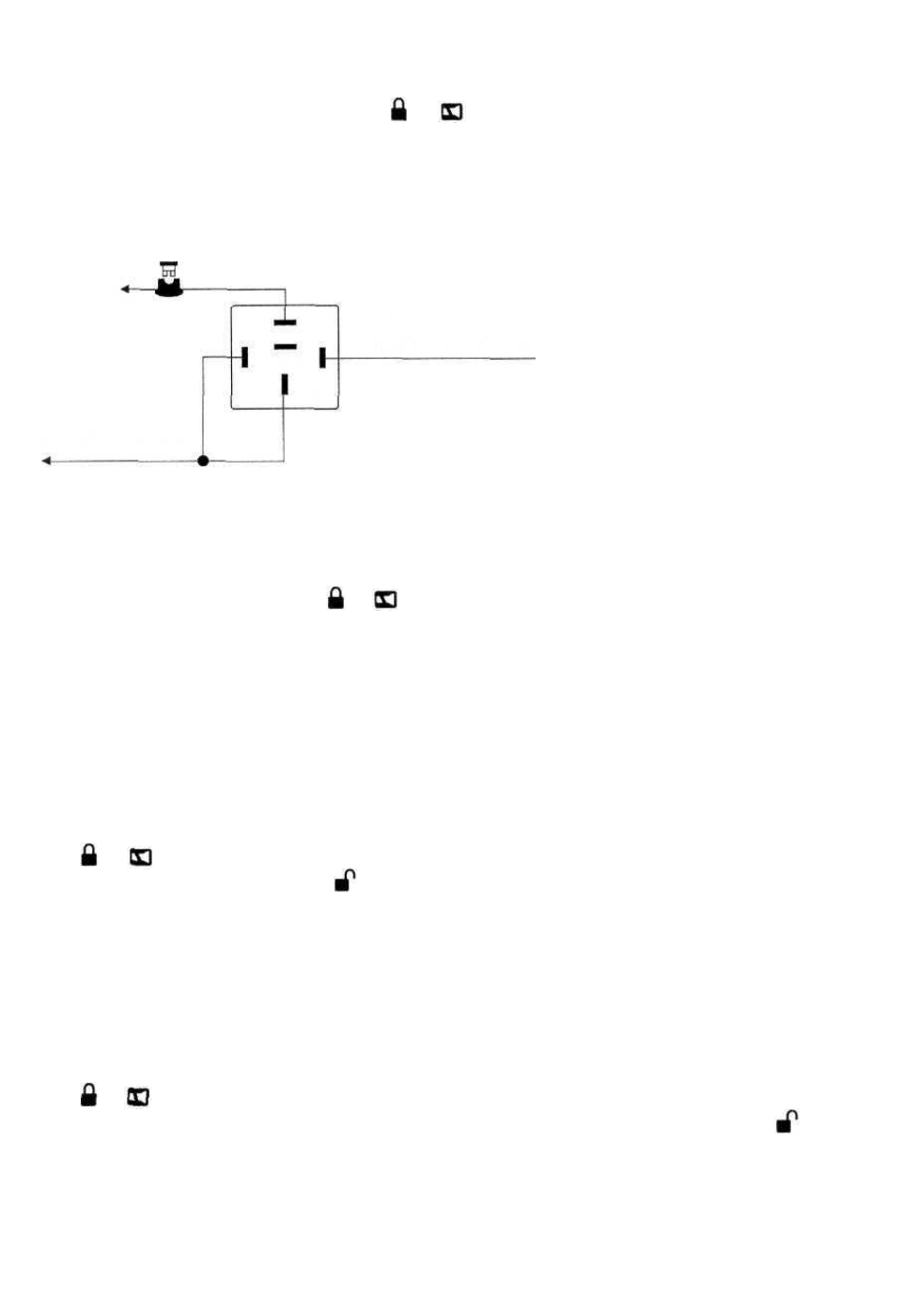

b) Подсоедините ЗЕЛЕНЫЙ/ЧЕРНЫЙ провод системы к клемме № 85 дополнительного реле, как показано
на схеме ниже.
+ 12В
d) Подсоедините клеммы № 86 и № 30
реле к проводу от замка зажигания,
на который поступает напряжение
+12В, когда ключ зажигания находит-
ся в положениях "ВКЛ" (ON) и "ЗА-
ПУСК" (CRANK) и присутствует на-
пряжение 0В, когда ключ зажигания
находится в любом ином положении.
Подсоедините клемму № 87 реле к
постоянному питанию +12В через
предохранитель.
ВНИМАНИЕ: данное дополнительное реле должно быть подключено ДО места подключения цепи блоки-
ровки зажигания (если данная цепь используется).
2) ЗЕЛЕНЫЙ/ЧЕРНЫЙ провод может быть также запрограммирован как
"отрицательный выход для
управления внутрисалонным освещением автомобиля" и в этом случае он уже более не будет замы-
каться на "массу" при нажатии кнопок и передатчика. Вместо этого ЗЕЛЕНЫЙ/ЧЕРНЫЙ провод бу-
дет замыкаться на "массу" на 30 секунд после снятия системы с охраны и импульсно при срабатывании
системы, обеспечивая включения внутрисалонного освещения (при установке дополнительного реле).
Подсоединение: Подсоедините ЗЕЛЕНЫЙ/ЧЕРНЫЙ провод к клемме № 86 дополнительного 30А реле и
подсоедините клемму № 85 реле к +12В через предохранитель. Подсоедините остальные контакты реле в
соответствии с полярностью цепи внутрисалонного освещения автомобиля как показано на схемах ниже
(см. ЗЕЛЕНЫЙ/БЕЛЫЙ провод).
3) ЗЕЛЕНЫЙ/ЧЕРНЫЙ провод может быть также запрограммирован как
"отрицательный выход для
отпирания всех дверей" для реализации функции отпирания дверей в 2 этапа при снятии системы с ох-
раны.
В этом случае ЗЕЛЕНЫЙ/ЧЕРНЫЙ провод также уже более не будет замыкаться на "массу" при нажатии
кнопок и передатчика. Вместо этого ЗЕЛЕНЫЙ/ЧЕРНЫЙ провод будет замыкаться на "массу" на 1
секунду при повторном нажатии кнопки передатчика после снятия системы с охраны.
Подсоединение: Для реализации данной функции необходимо будет подсоединить провода отпирания 6-
контактного разъема системы только к электроприводу, установленному в двери водителя. Подсоедините
ЗЕЛЕНЫЙ/ЧЕРНЫЙ провод (используя, при необходимости, дополнительные реле) к проводам отпирания
всех остальных дверей
4) Если автомобиль оборудован электрическими стеклоподъемниками ЗЕЛЕНЫЙ/ЧЕРНЫЙ провод может
быть также запрограммирован как
'отрицательный выход для закрывания окон автомобиля при по-
становке системы на охрану".
В этом случае ЗЕЛЕНЫЙ/ЧЕРНЫЙ провод также уже более не будет замыкаться на "массу" при нажатии
кнопок и передатчика. Вместо этого ЗЕЛЕНЫЙ/ЧЕРНЫЙ провод будет замыкаться на "массу" на 30
секунд после постановки системы на охрану с помощью брелка-передатчика. Нажатие кнопки передат-
чика в течение этих 30 секунд остановит работу данного выхода системы (система при этом останется в
режиме охраны).
Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы, система ав-
томатически отключит вход датчика удара и вход дополнительного датчика на все время, пока данный вы-
ход активизирован + еще 3 секунды.
ALLIGATOR "BILARM" S-325 "Инструкция по установке"
10
© 2004 Saturn High-Tech, inc. USA
Подготовлено компанией AutoSet. Автосигнализации и автоэлектроника.
www.AutoSet.ru
ЗЕЛЕНЫЙ/ЧЕРНЫЙ (-)
87а
85
30
86
87
к замку зажигания
