Инструкция по эксплуатации Alligator S-325
Страница 13
Подсоединение: Подсоедините ЗЕЛЕНЫЙ/БЕЛЫЙ провод системы к клемме № 86 дополнительного реле.
Подсоедините клемму № 85 реле к проводу от замка зажигания, на который поступает напряжение +12В,
когда ключ зажигания находится в положении "ЗАПУСК" (CRANK), и присутствует напряжение 0В, когда
ключ зажигания находится в любом ином положении.
Перережьте аышенайденный провод от замка зажигания, идущий к соленоиду стартера автомобиля, и под-
соедините ту часть обрезанного провода, которая идет от замка зажигания, к клемме № 87А реле. Подсое-
дините другую часть провода к клемме № 30 реле.
Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения питание
на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом, реле
блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.
ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем подключать ЗЕЛЕ-
НЫЙ/БЕЛЫЙ провод для блокировки какой-либо иной цепи, кроме цепи стартера!
2) ЗЕЛЕНЫЙ/БЕЛЫЙ провод может быть также запрограммирован как
"отрицательный выход для
управления внутрисалонным освещением автомобиля" (программируемая функция № 18) и в этом
случае он уже более не будет замыкаться на "массу" при включении режима охраны. Вместо этого ЗЕЛЕ-
НЫЙ/БЕЛЫЙ провод после снятия системы с охраны будет замыкаться на "массу" на 30 секунд (или до мо-
мента включения зажигания, если это произойдет ранее) и будет замыкаться на "массу" импульсно при
срабатывании системы, обеспечивая включения внутрисалонного освещения (при установке дополнитель-
ного реле).

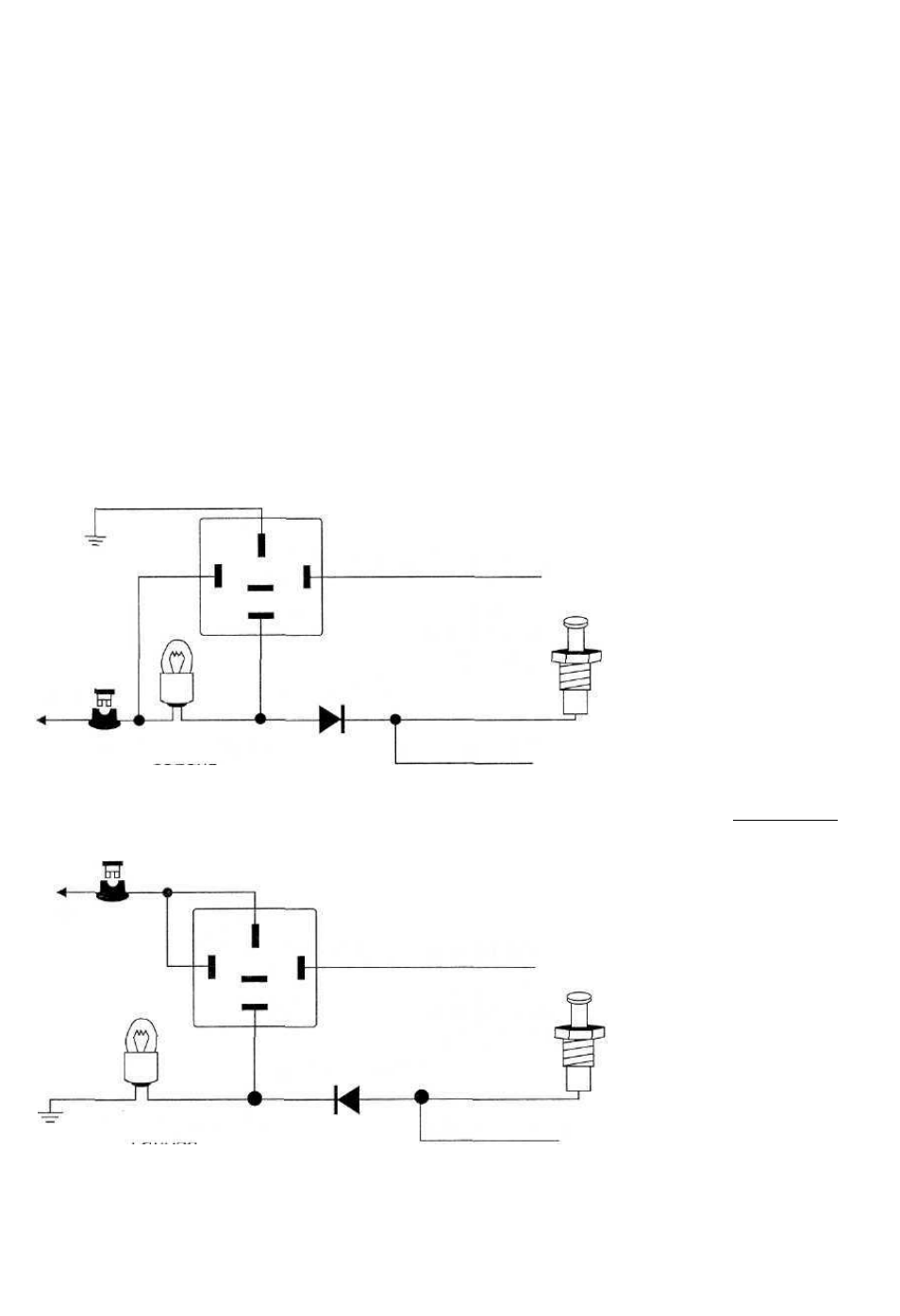

ЦЕПЬ ВНУТРИСАЛОННОГО ОСВЕЩЕНИЯ
ОТРИЦАТЕЛЬНОЙ ПОЛЯРНОСТИ
+ 12В
плафон освещения
салона
Подсоединение: Подсоедините
ЗЕЛЕНЫЙ/БЕЛЫЙ провод к
клемме № 86 дополнительного
ЗОА реле и подсоедините клем-
му № 85 реле к +12В через пре-
дохранитель. Подсоедините ос-
тальные контакты реле в соот-
ветствии с полярностью цепи
внутрисалонного освещения ав-
томобиля как показано на схе-
мах.
ЦЕПЬ ВНУТРИСАЛОННОГО ОСВЕЩЕНИЯ
ПОЛОЖИТЕЛЬНОЙ ПОЛЯРНОСТИ
плафон освещения
салона
Внимание! Обязательно ис-
пользуйте диод для изолирова-
ния цепи управления внутриса-
лонным освещением от цепи
триггера двери. В противном
случае не сможет правильно
работать функция пассивной
постановки на охрану и функция
автоматической повторной по-
становки системы в режим ох-
раны.
ALLIGATOR "BILARM" S-325 "Инструкция по установке"
© 2004 Saturn High-Tech, Inc. USA
13
ФИОЛЕТОВЫЙ
Диод 1N5301 (5А)
ЗЕЛЕНЫЙ/БЕЛЫЙ (-)
Концевой
выключатель
двери (+)
+12В
30
85
86
87а
87
Концевой
выключатель
двери (-)
87
Диод 1N5301 (5А)
ЗЕЛЕНЫЙ/БЕЛЫЙ (-)
87а
86
85
30
КОРИЧНЕВЫЙ
