| Описание изделия
На выбор имеется три варианта исполнения для различных областей применения:
> для кондиционирования исполнение K
> для кондиционирования или нормального охлаждения исполнение N
> для низкотемпературного охлаждения исполнение TK
Различия заключаются в комплектации плоского затвора клапана, адаптированной для
соответствующей области применения с точки зрения эксплуатационной
надежности и эффективности.
Компактный четырехцилиндровый компрессор с V-образной конструкцией.
Четыре ступени производительности.
Легкая алюминиевая конструкция
Смазочный насос (независимый от направления вращения) с предохранительным
масляным клапаном.
Различное расположение запорных вентилей.
Фирменная табличка
Рис. 1

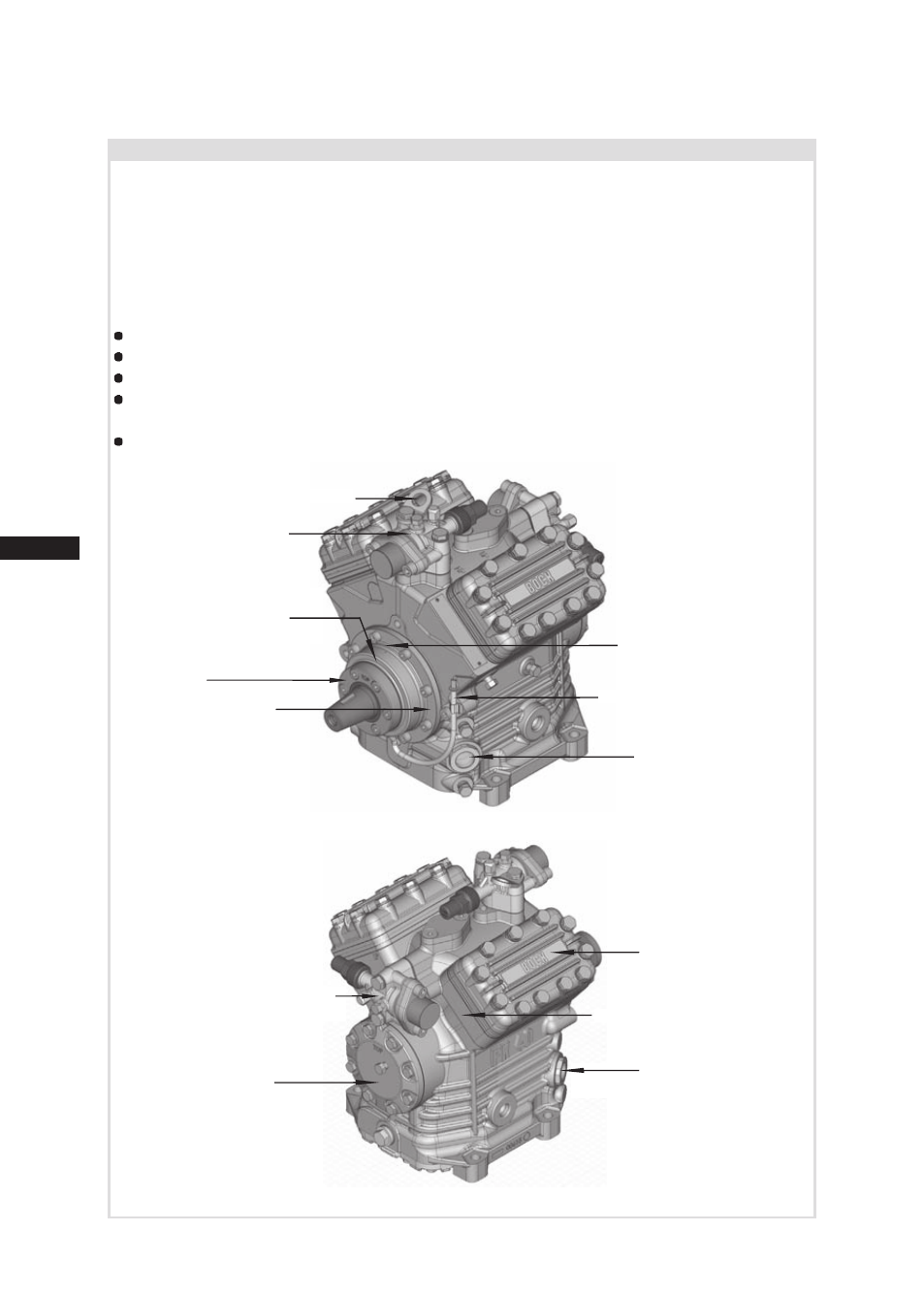

2.1 Краткое описание
Рис. 2
Смотровое стекло
масляной системы
Плоский затвор клапана
Крышка цилиндра
Запорный вентиль
вентиль
Наконечник вала
Сальник
Запорный всасывающий
вентиль
Масляный насос
Размеры и подключения приведены в разделе 9
Транспортировочная петля
Смотровое стекло
масляной системы
Приемное устройство
с резервуаром для
масла
Шланг для слива масла
