4 | Монтаж компрессора
При эксплуатации с регуляторами производительности (дополнительное оборудование,
глава 7) за счет изменяющейся нагрузки возможно появление повышенного шума и
вибрации ременного привода.
4.3 Клиноременный привод
4.4 Нагрузка на главный подшипник
4.5 Монтаж электромагнитной муфты
ВНИМАНИЕ!
Ненадлежащим образом реализованные ременные приво-
ды, прежде всего, биение ремня или слишком сильное
натяжение, могут привести к повреждению компрессора!
Следите за правильными параметрами ременного
привода, например, посредством применения натяжных
роликов и выбора профиля и длины ремня.
Чтобы избежать перегрузки главного подшипника компрессора
ременным приводом, необходимо учесть следующее:

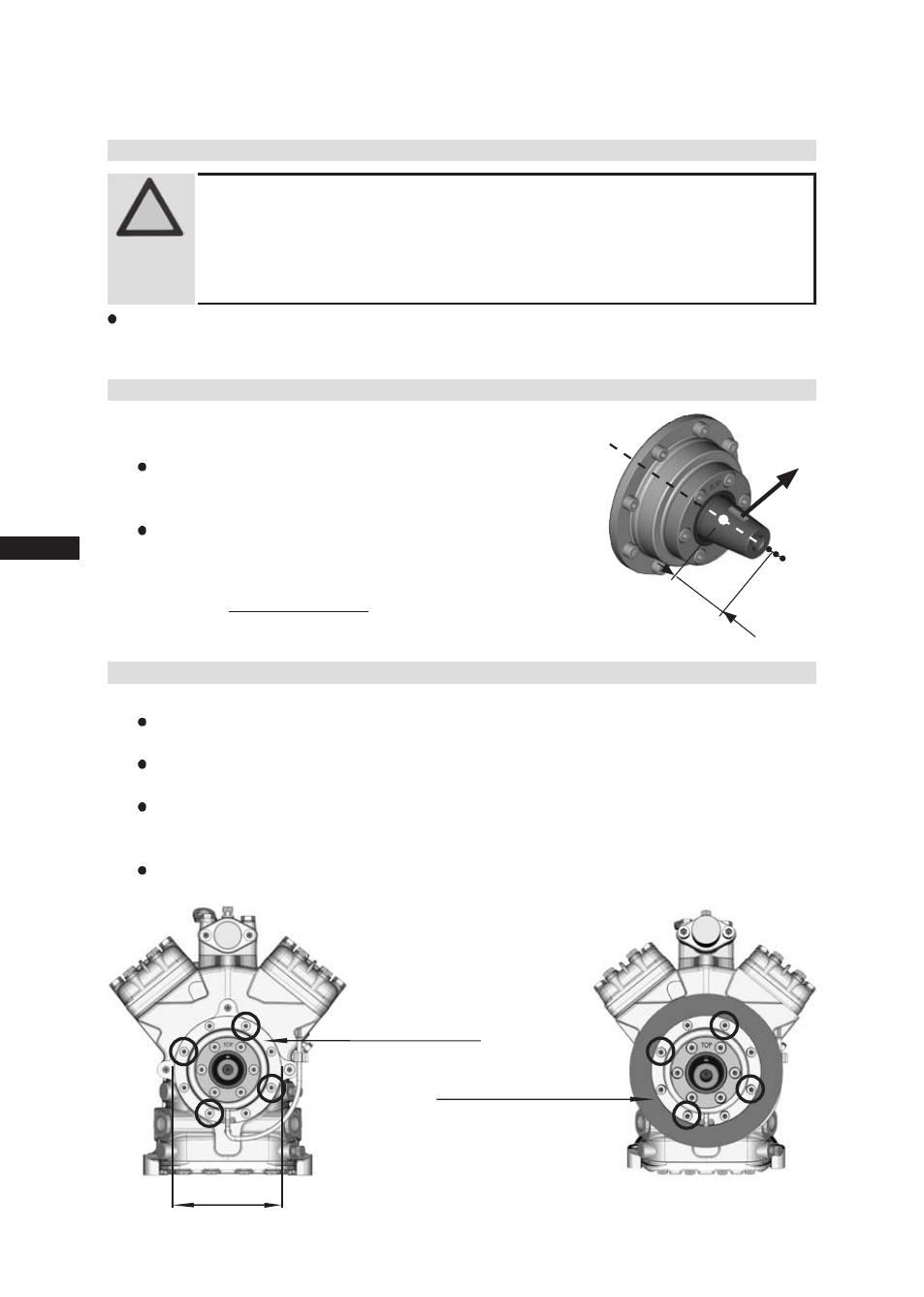

Возникшая в результате натяжения ремня сила в точке
приложения (середина конуса вала, см. рис. 11)
не должна превышать F
макс. доп.
= 2750 Н.
Если точка приложения силы смещается вперед
(см. рис.11, маленькие точки), сила F
макс доп.
уменьшается по следующей формуле:
F
макс доп.
= 245 кНмм
(90 мм + L
1
[мм])
Следующее описание действительно для волноустойчивой электромагнитной муфты.
Для крепления поля магнитов электромагнитной муфты передний фланец кре-
пления подшипника располагает калибровой посадкой Ø 148 h8 см. рис. 12).
Для монтажа поля магнитов отсоединить 4 винта с цилиндриче-
ской головкой M8 от фланца крепления подшипника (см. рис. 12).
Установить поле магнитов на калибровую посадку и снова зафиксировать с помо-
щью четырех винтов с цилиндрической головкой M8 (рис. 13). Момент затяжки
винтов = 34 Нм.
Дальнейший монтаж электромагнитной муфты в соответствии с указаниями изго-
товителя муфты.
Рис. 12
Фланец крепления
подшипника, передний
Поле магнитов
Рис. 13
148 h8
F
макс=
2750 Н
M
bмакс=
245 кНмм
L
1
(мм
)
Рис. 11
