4 | Монтаж компрессора
4.7 Трубопроводы
Трубопроводы и компоненты установки должны быть чистыми и сухими внутри, без
окалины, металлических стружек, слоя ржавчины и фосфатной пленки. Используйте
только герметично закрытые узлы.
Прокладывайте трубопроводы надлежащим образом. Чтобы предотвратить опас-
ность появления трещин и разрывов трубопроводов от сильной вибрации, используй-
те подходящие гасители колебаний.
Обеспечьте соответствующий отвод масла.
Минимизируйте падение давления.
ВНИМАНИЕ! Перегрев может вызвать повреждение вентиля.
Поэтому при пайке снимите патрубок с вентиля.
Выполняйте пайку только с защитным газом, чтобы
предотвратить окисление (окалину).
Соединительные элементы труб обладают ступенчатым вну-
тренним диаметром, таким образом, трубы можно использовать
в традиционных миллиметровых и дюймовых размерах.
Диаметры подсоединения запорных вентилей предназначены
для макс. мощности компрессора.
Требуемое поперечное
сечение трубы необходимо подогнать под производитель-
ность. То же самое касается обратных вентилей.

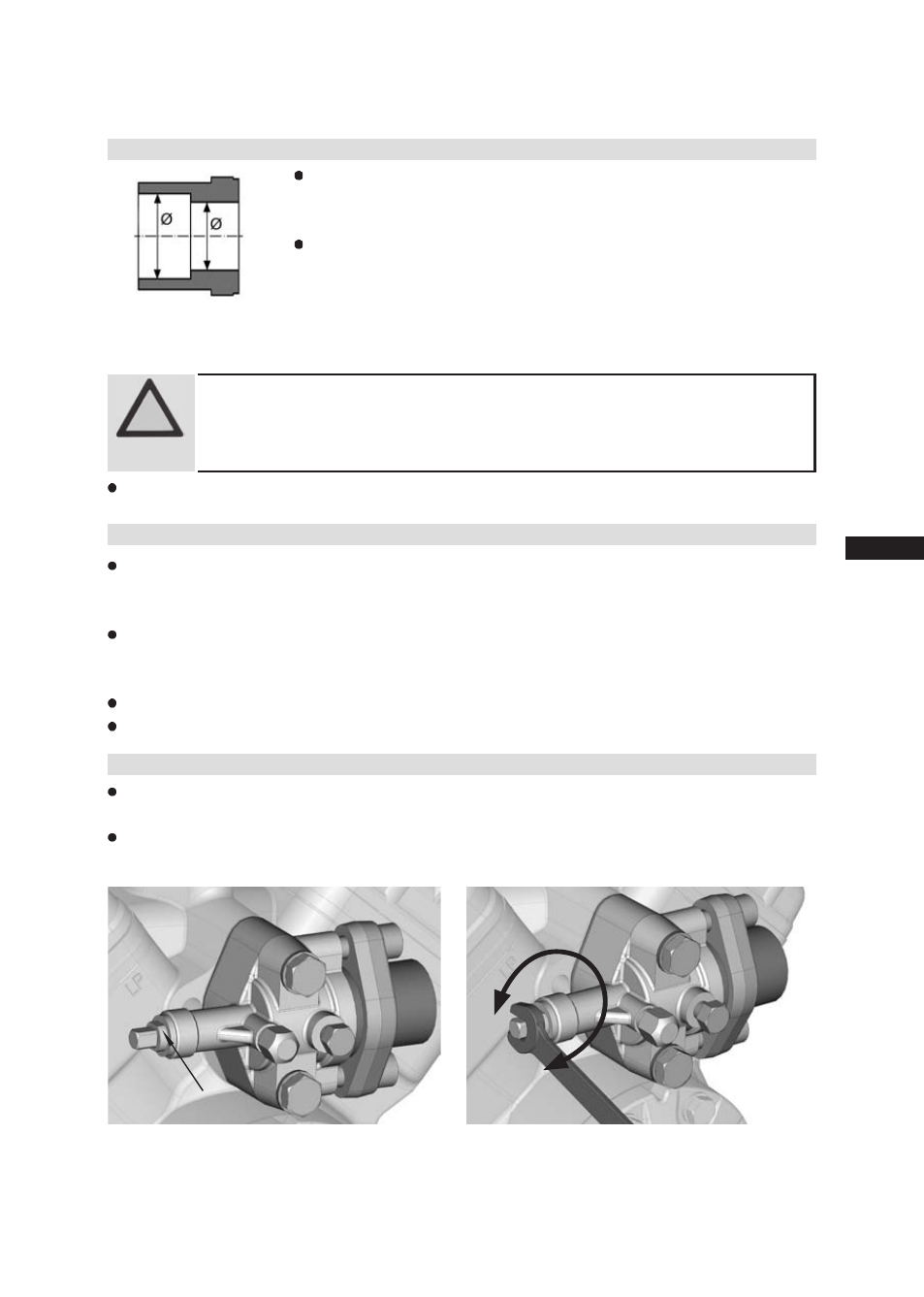

Рис.14: ступенчатый
внутренний диаметр
4.6 Соединения труб
Уплотняющая прокладка
клапанного шпинделя
4.8 Управление запорными вентилями
Перед тем как открыть или закрыть запорный вентиль, ослабьте уплотняющую
прокладку клапанного шпинделя примерно на ¼ поворота против часовой стрелки.
После выполнения операции с запорным вентилем снова затяните уплотняющую
прокладку клапанного шпинделя по часовой стрелке.
Рис. 15
Рис. 16
ослабить
затянуть
Момент затяжки крепления фланца составляет 60 Нм.
