2 | описание изделия, 50 hz 60 hz – Инструкция по эксплуатации GEA Bock HA12P
Страница 7
D
GB
F
E
I
Ru
7
09651-12.2014-DGbFEIRu
Typschild
(Beispiel)
1
2
3
4
5
13
12
7
11
6
10
8
9
1 Typbezeichnung
2 Maschinennummer
3 maximaler Betriebsstrom
4 Anlaufstrom (Rotor blockiert)
5 ND (LP): max. zulässiger Stillstandsdruck
Saugseite
HD (HP): max. zulässiger Betriebsdruck
Hochdruckseite
Einsatzgrenzendiagramme beachten!
50 Hz
60 Hz
6 Spannung, Schaltung, Frequenz
7 Nenndrehzahl
8 Hubvolumen
9 Spannung, Schaltung, Frequenz
10 Nenndrehzahl
11 Hubvolumen
12 Werkseitig eingefüllte Ölsorte
13 Schutzart Klemmenkasten
AS35830A001
SE 55
HAX12P/110-4
GEA Bock GmbH
72636 Frickenhausen, Germany
2 | Описание изделия
Рис. 3

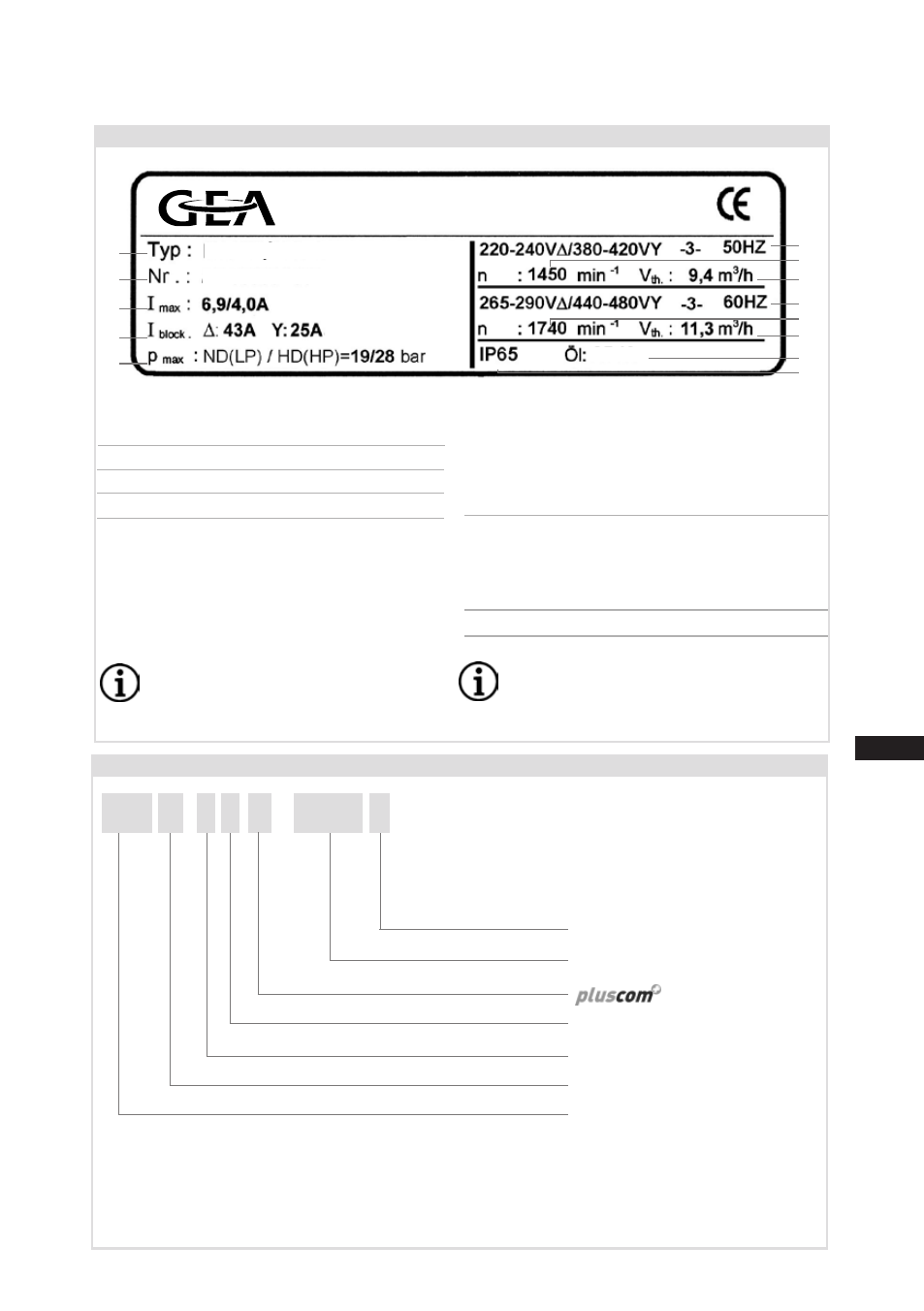

2.2 Фирменная табличка (пример)
/
HA
2
1 P 110- 4
X
¹
)
HA - Hermetic Air-Cooled (с воздушным охлаждением)
для низкотемпературного охлаждения
²
)
X - Заливка масла на основе сложных эфиров
(хладагент HFKW, например R404A/R507)
³
)
Дополнительно указывается для компрессоров серии Pluscom
Количество полюсов
Рабочий объем
³
)
Количество цилиндров
Конструктивный размер
Заправка маслом ²
)
Конструктивный ряд ¹
)
1 Обозначение типа
2 № изделия
3 Максимальный рабочий ток
4 Пусковой ток (ротор заблокирован)
5 ND (LP): макс. допустимое избыточное
давление сторона низкого
давления
HD (HP): макс. допустимое избыточное
давление сторона высокого
давления
Соблюдайте график предельных
значений использования!
50 Hz
60 Hz
6 Напряжение, переключение,
частота
7 Номинальная частота вращения
8 Рабочий объем
9 Напряжение, переключение,
частота
10 Номинальная частота вращения
11 Рабочий объем
12 Марка масла, залитого на заводе
13 Степень защиты клеммной коробки
Электрическое дополнительное
оборудование может изменить сте-
пень защиты IP!
}
}
2.3 Маркировка (пример)
