Клеммная коробка компрессора – Инструкция по эксплуатации GEA Bock HA12P
Страница 14
14
D
GB
F
E
I
Ru
09651-12.2014-DGbFEIRu
2.8
2.8
Клеммная коробка компрессора
3
L
S
4
P E 8
9
X3 3
4
1
A1 Сигнал тревоги защиты двигателя
A2 Перегрев R1, R2
A3 Сигнал тревоги высокого давления
X SS Клеммная панель шкафа с приборами управления

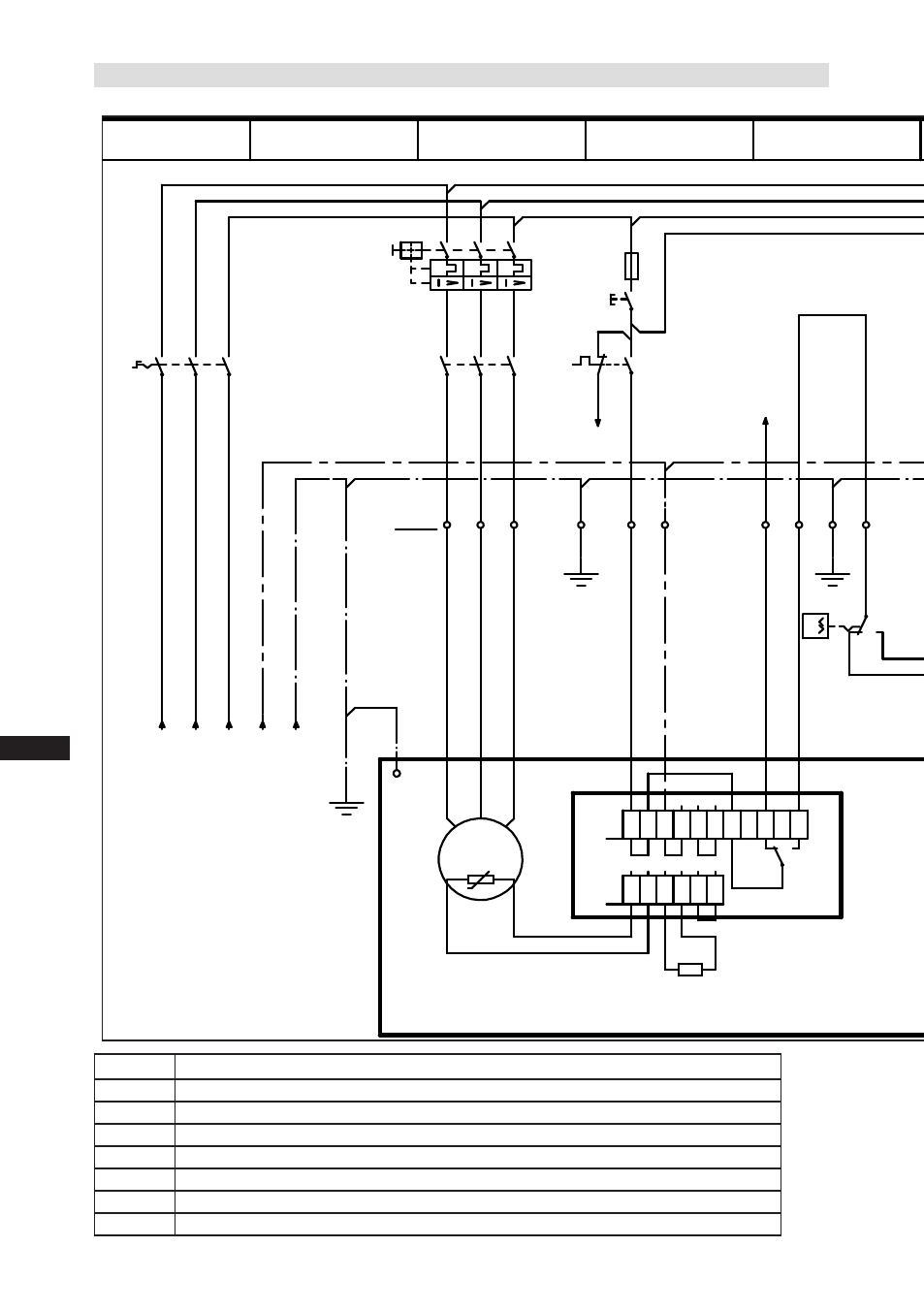

5.3 Электрическая схема для прямого пуска 230 В ∆ / 400 В Y
Рис. 18
R1
Позистор (PTC-датчик), обмотка двигателя
R2
Теплозащитный термостат (PTC-датчик)
F1
Защитное устройство цепи тока нагрузки
F2
Предохранитель цепи управления
F3
Предохранительная цепь (контроль высокого/низкого давления)
B1
Деблокирующий выключатель (термостат/прессостат)
Q1
Главный выключатель
S1
Выключатель управляющего напряжения
