ослабить
затянуть
4 | Монтаж компрессора

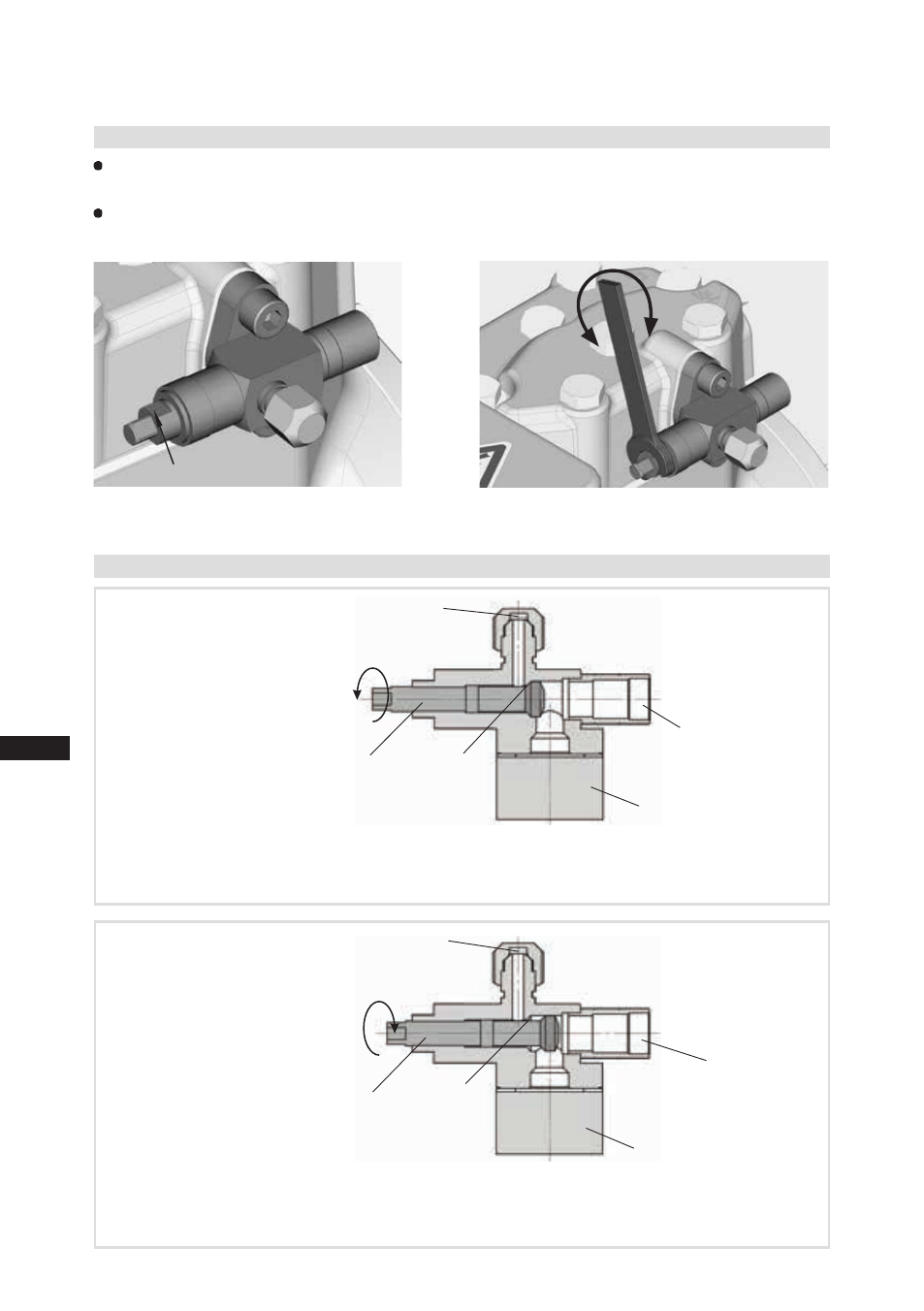

4.6 Управление запорными вентилями
Перед тем как открыть или закрыть запорный вентиль, ослабьте уплотняющую про-
кладку клапанного шпинделя примерно на ¼ поворота против часовой стрелки.
После выполнения операции с запорным вентилем снова затяните уплотняющую
прокладку клапанного шпинделя по часовой стрелке.
Рис. 14 Рис. 15
Соединение труб
Соединение труб
4.7 Принцип действия блокируемых соединительных элементов для проведения ТО
Рис. 16
Открытие запорного вентиля:
Шпиндель: повернуть влево (против часовой стрелки) до упора.
—> Запорный вентиль полностью открыт/соединение для ТО закрыто
Рис. 17
Открытие соединения для ТО
Шпиндель: повернуть вправо на один оборот или на пол-оборота.
—> Соединение для ТО открыто/запорный вентиль открыт.
Соединение
перекрыто
Шпиндель
Шпиндель
Соединение
открыто
Компрессор
Компрессор
Соединение для ТО
закрыто
Соединение для ТО
открыто
Уплотняющая прокладка
клапанного шпинделя
