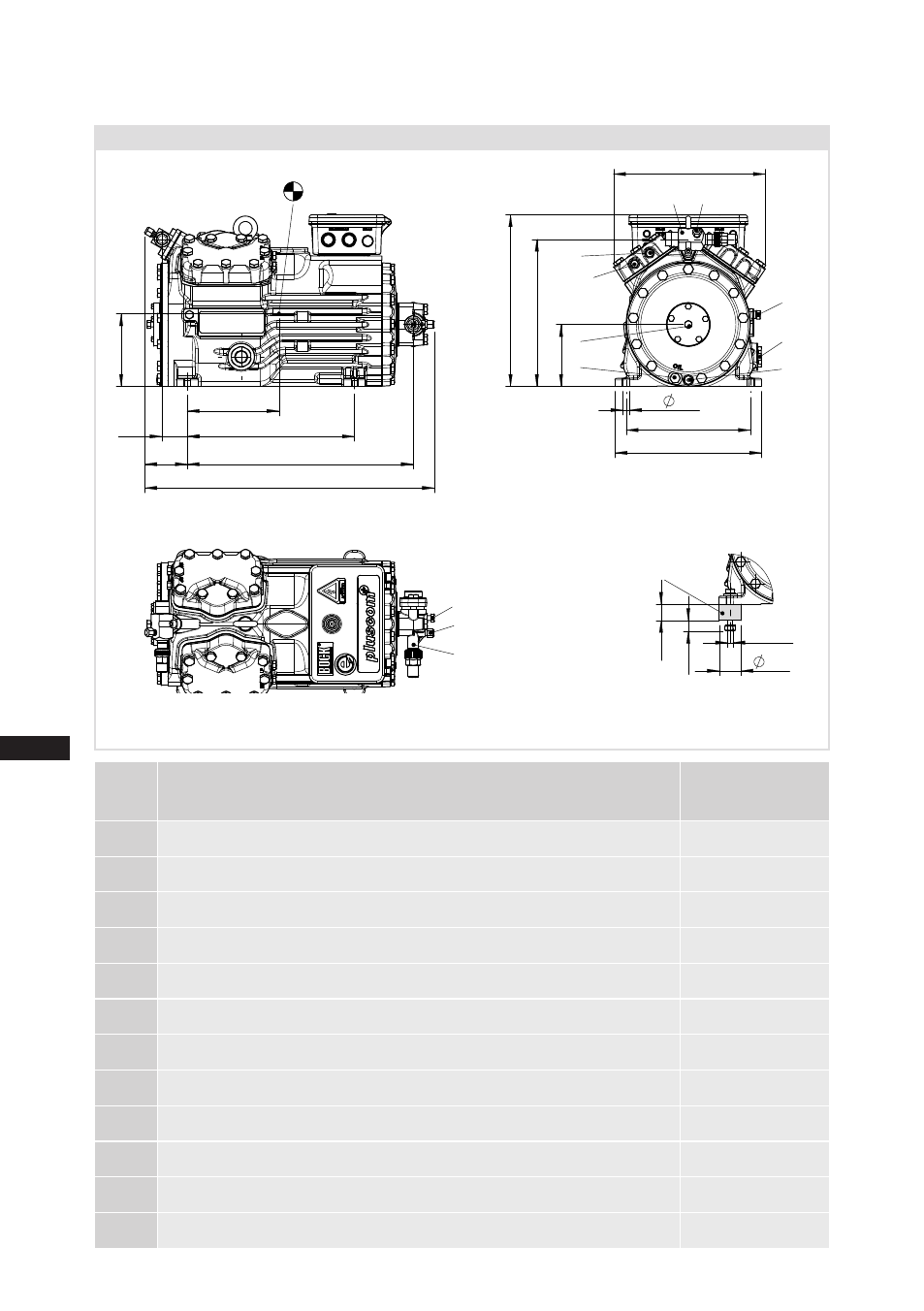

9| Размеры и подключения
Размеры в мм
Рис. 24
1) SV 90° поворот
273
230
ca.285
540
ca.
79
46
ca.
135
419
170
ca.
310
A
J
DV
F
E
B1
O,K
H,D1
B,L
272
ca.315
4x 12
115
10
30
40
M
20
Schwingungs-
dämpfer
SV
A1
A
HG34e
SV
DV
Всасывающий провод
Напорный провод см. технические характеристики, раздел 8
A
Подключение на стороне всасывания, не блокируется
1/8“ NPTF
A1
Подключение на стороне всасывания, блокируется
7/16“ UNF
B
Подключение на стороне нагнетания, не блокируется
1/8“ NPTF
B1
Подключение на стороне нагнетания, блокируется
7/16“ UNF
D1
Подключение системы отвода масла от сепаратора
1/4“ NPTF
E
Подключение масляного манометра
1/8“ NPTF
F
Слив масла
M10
H
Заглушка заправочного отверстия для масла
1/4“ NPTF
J
Подключение устройства обогрева масляного картера
Ø 15 мм
K
Смотровое стекло
1 1/8“- 18 UNEF
L
Подключение защитного термостата
1/8“ NPTF
O
Подключение регулятора уровня масла
1 1/8“- 18 UNEF
Центр массы
Виброгаситель
