4.5 Прокладка всасывающего и напорного провода
ИНФОРМАЦИЯ! Правильная прокладка всасывающего и напорного провода непо-
средственно после компрессора крайне важна для обеспечения
плавности хода и вибрационных характеристик системы.
4| Монтаж компрессора
4.4 Трубопроводы
Трубопроводы и компоненты установки должны быть чистыми и сухими внутри, без окалины,
металлических стружек, слоя ржавчины и фосфатной пленки. Используйте только герметично
закрытые узлы.
Прокладывайте трубопроводы надлежащим образом. Чтобы предотвратить опасность появле-
ния трещин и разрывов трубопроводов от сильной вибрации, используйте подходящие гасители
колебаний.
Обеспечьте соответствующий отвод масла.
Минимизируйте потери давления.

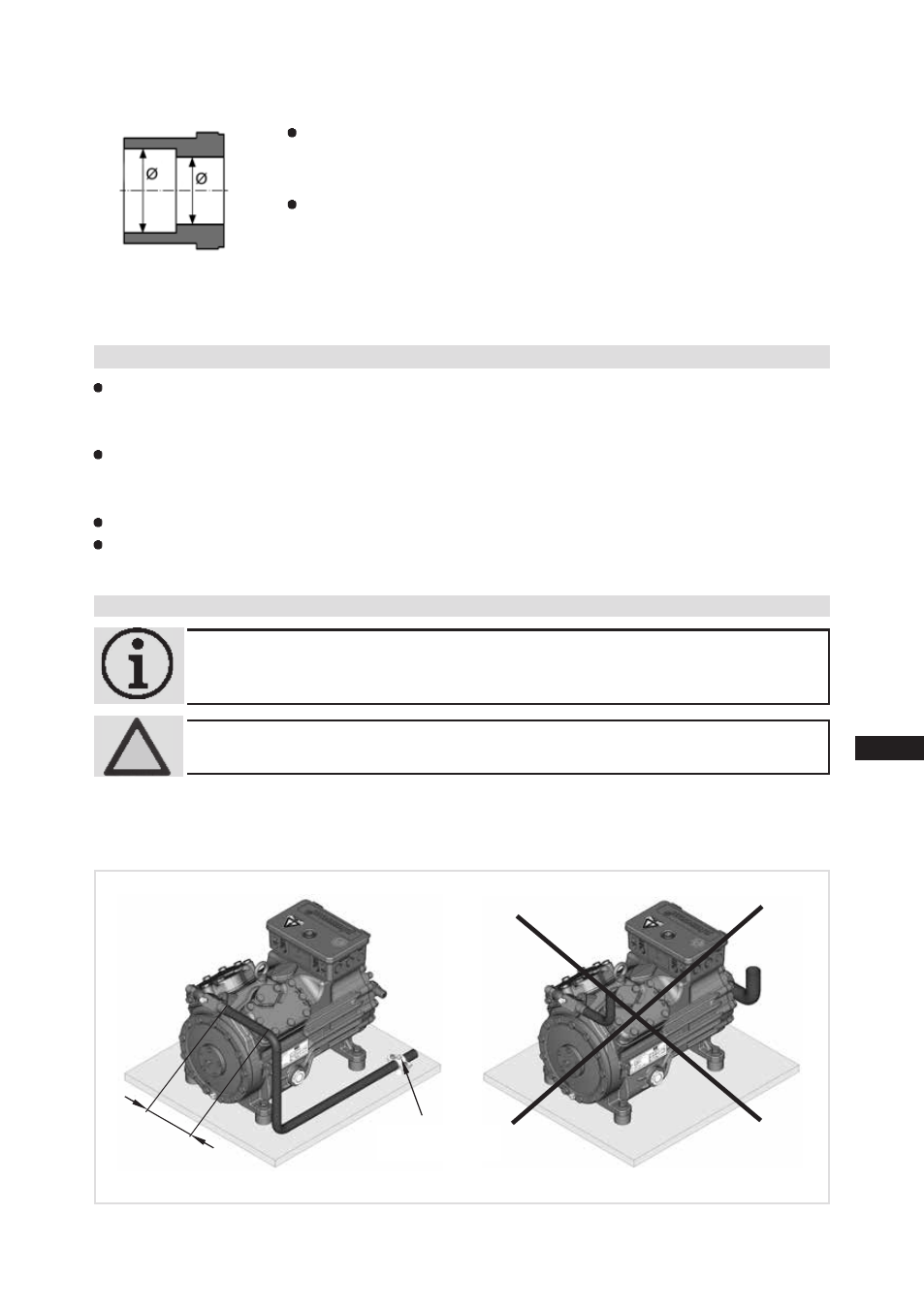

Рис. 17
стабильная
точка опоры
как можно
короче
Соединительные элементы труб обладают ступенчатым вну-
тренним диаметром, таким образом, трубы можно использовать
в традиционных миллиметровых и дюймовых размерах.
Диаметры подсоединения запорных вентилей предназначены
для макс. мощности компрессора.
Требуемое поперечное
сечение трубы необходимо подогнать под производитель-
ность. То же самое касается обратных вентилей.
Рис. 16: ступенчатый
внутренний диаметр
Действует правило:
первый участок трубы от запорного вентиля всегда прокладывать
по
направлению вниз и параллельно приводному валу.
ВНИМАНИЕ!
Прокладка труб ненадлежащим образом может привести к трещинам
и разрывам, что может стать причиной утечки хладагента.
