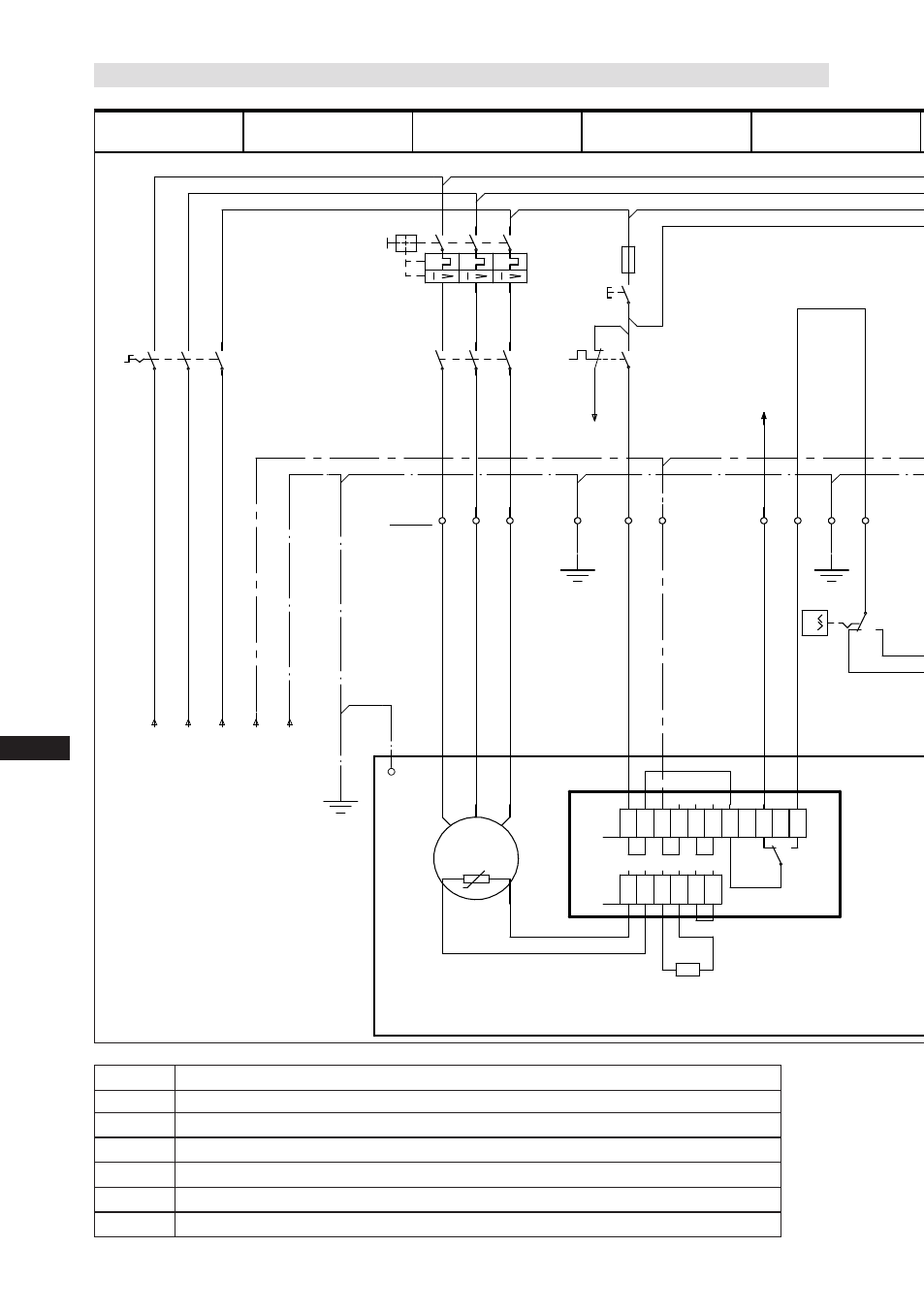

5.3 Электрическая схема для прямого пуска 230 В ∆/400 В Y
Рис. 22
R1 Позистор (PTC-датчик), обмотка двигателя
R2 Теплозащитный термостат (PTC-датчик)
F1 Защитное устройство цепи тока нагрузки
F2 Предохранитель цепи управления
F3 Предохранительная цепь (контроль высокого/низкого давления)
B1 Деблокирующий выключатель (термостат/пресостат)
Q1 Главный выключатель
Клеммная коробка компрессора
