Инструкция по эксплуатации Sheriff ZX-1000
Страница 9

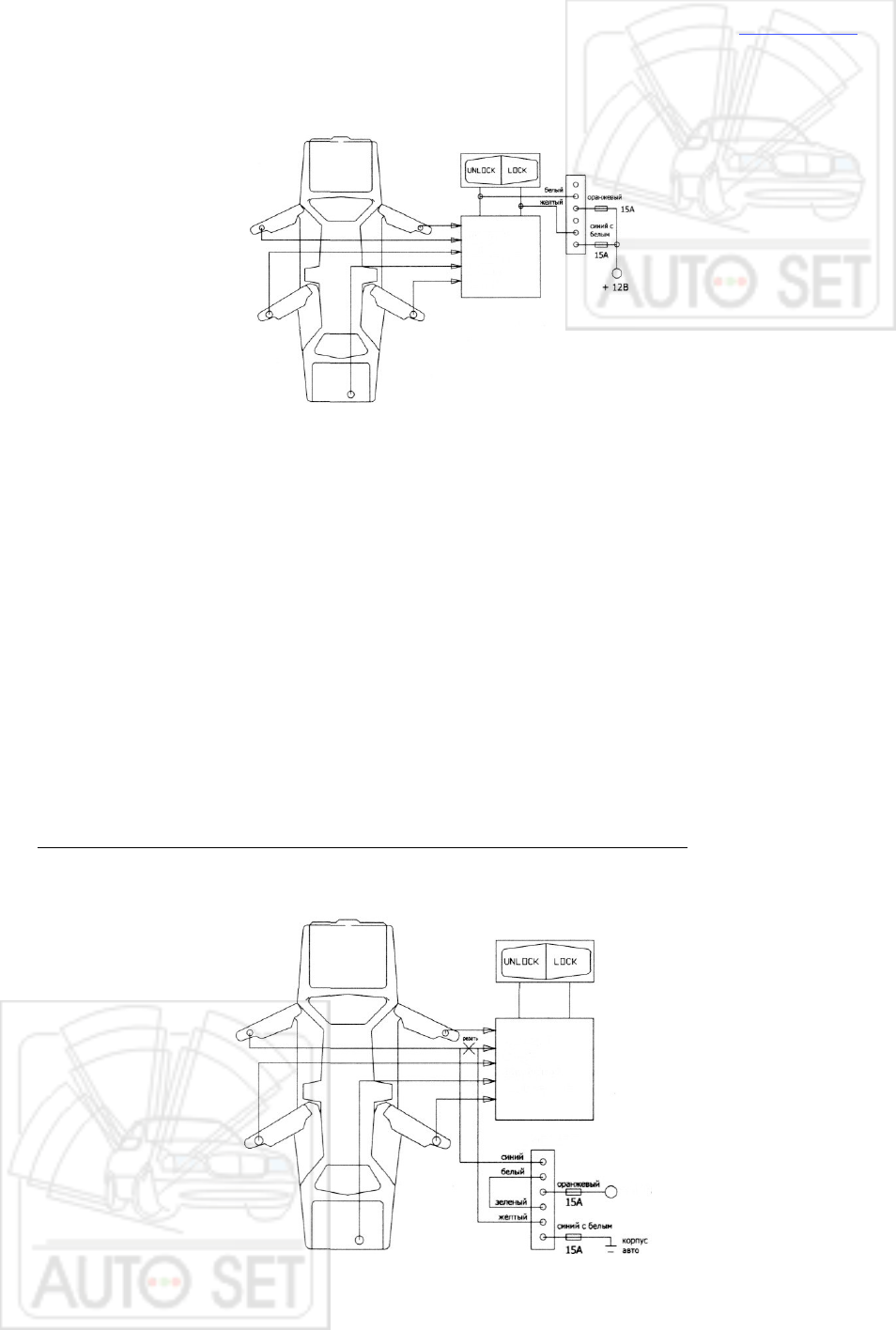

Схема управления каналом центрального замка с положительным триггером приведена ниже.
Положительный триггер (большинство легковых
автомобилей «Дженерал Моторс»)
Пятипроводная цепь отпирания/запирания дверей с изменением полярности
При установке системы на таких автомобилях необходимо перерезать штатные провода уп-
равления электроприводами замков дверей автомобиля. Эти провода проложены от основно-
го переключателя запирания/отпирания к дополнительным переключателям запирания/от-
пирания, а от них - к электроприводам дверных замков.
Перережьте штатный провод запирания и подключите желтый провод системы к тому концу
перерезанного штатного провода, который идет к дополнительным переключателям (электро-
приводам замков дверей). Подключите зеленый провод к тому концу перерезанного штатного
провода, который идет к основному переключателю.
Перережьте штатный провод отпирания и подключите белый провод системы к тому концу
перерезанного штатного провода, который идет к дополнительным переключателям (электро-
приводам замков дверей). Подключите синий провод к тому концу перерезанного штатного
провода, который идет к основному переключателю.
Оранжевый провод и синий провод с белой полосой должны быть подключены к источнику
питания +12 В, защищенному предохранителем.
Эксплуатация. Мастер-установщик обязательно должен пометить в руководстве пользова-
теля все установленные опции и запрограммированные настройки и полностью разъяснить
владельцу автомобиля правила эксплуатации охранной системы.
Дополнительные полезные схемы управления центральным замком
СХЕМА УПРАВЛЕНИЯ ВАКУУМНЫМИ СИСТЕМАМИ
Mercedes-Banz, Audi
- 4 6 -
штатный
модуль
управления
замками
дверей
SHERIFF
штатный
модуль
вакуумного
компрессора
SHERIFF
+ 12В
